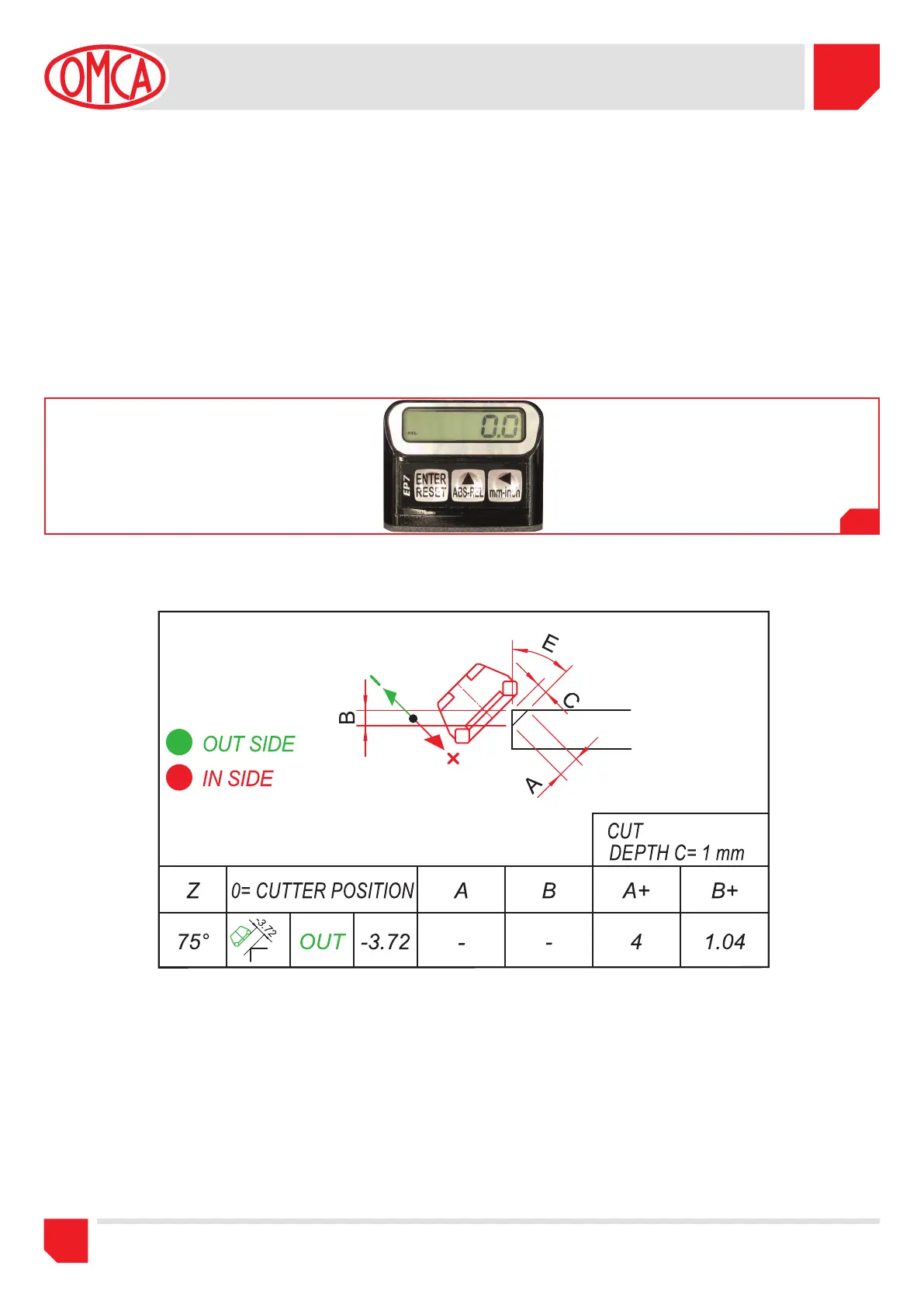

Es. regolazione smusso a 75° “OUT”:
Dimensione smusso A = 20 mm B = 15mm
1) Ruotare il volantino di regolazione smusso (Fig.4.5 pos.B) sino
ad ottenere la posizione di 0 = Cutter Position (sul display in
misurazione assoluta con valori uguali a 0.0);
2) Ruotare il volantino (Fig.4.5 pos.B) in senso antiorario sino a
visualizzare un valore di -3.72;
3) Premere ABS-REL sul display viene visualizzato (rel 0.0)
(Fig.4.6C);
Example of bevel adjustment at 75° “OUT”:
Bevel size A = 20 mm B= 15mm
1) Turn the chamfer-adjustment handwheel (Pic.4.5 pos. B) until you
reach position of 0 = Cutter Position (on the display in absolute
measurement with value equal to 0.0);
2) Turn the handwheel (Pic.4.5 pos.B) anticlockwise until you display
of the value -3.72;
3) Push ABS-REL, (rel 0.0) appears on the display (Pic. 4.6C).
4.6C
4) Calcolare il valore da impostare considerando che la A è la
diagonale e la B è l’altezza dello smusso.
4) Find the value to be set, considering that A is the diagonal and B is
the height of the bevel.
A=20mm
Dimensione smusso finale : Valore indicato A+
20 : 4 = 5
B=15mm
Dimensione smusso finale : Valore indicato B+
15 : 1.04 = 14.42
A=20mm
Final bevel size : Indicated value A+
20 : 4 = 5
B=15mm
Final bevel size : Indicated value B+
15 : 1.04 = 14.42
