24. Manuale uso e manutenzione B01.26 - B02.40 - B02.10
San Maurizio C.se - 01/09/2021 www.omcr.it
OMCR CODE
COMPOSTO
DA
NR. VITI
VITE DIN 912
CL. 12.9
COPPIA DI SERRAGGIO
[Nm]
B01.26.08000A
B01.26.08000A-01 5 M24x140
1196
B01.26.08000A-02 5 M24x110
B01.26.08000B
B01.26.08000B-01 5 M24x140
B01.26.08000B-02 5 M24x110
B01.26.14000A
B01.26.14000A-01 6 M24x140
B01.26.08000A-02 5 M24x110
B01.26.14000B
B01.26.14000B-01 6 M24x140
B01.26.08000B-02 5 M24x110
Il mancato rispetto delle prescrizioni contenute nel presente manuale può provocare il rischio di caduta
accidentale del carico.
AVVERTENZA
Le staffe B01.26.08000A-01 e B01.26.08000B-01 devono essere montate su piastre in
acciaio (qualità minima S355) con chiavette C14.21.202080; si consiglia l’uso di
barriere per impedire l’inserimento scorretto dei perni (vedi Fig.1).
AVVERTENZA
3.4

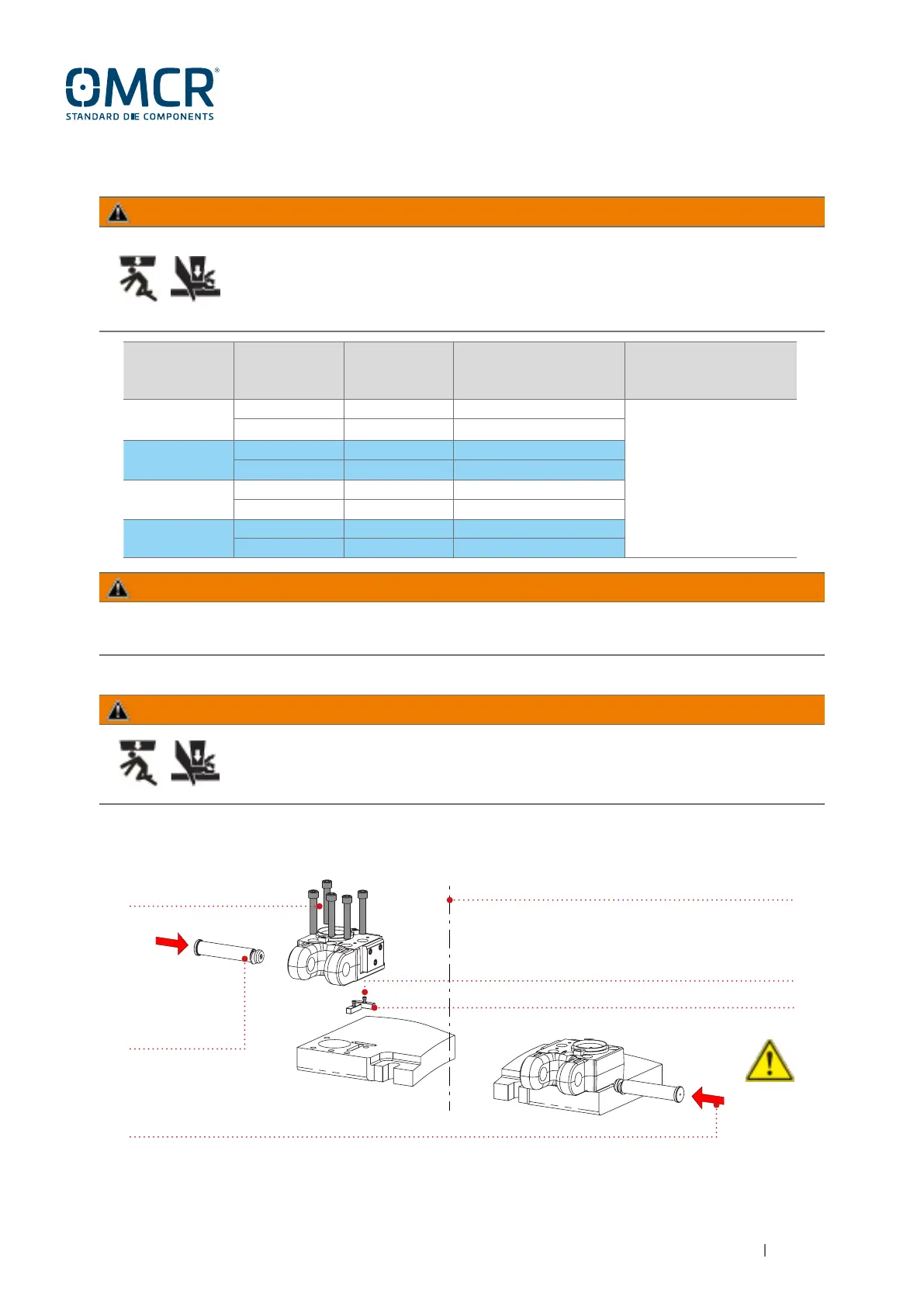

Fig.1
3.4.1 - APPLICAZIONE B01.26.08000A-01 e B01.26.08000B-01
Al momento della messa in opera verificare la corretta chiusura delle viti; nella tabella
seguente sono riportate le viti e le coppie di chiusura per il fissaggio delle staffe di
sollevamento; è obbligatorio l’uso di frenafiletti LOCTITE 243 o rondelle antisvitamento.
Garantire tassativamente la presa filetto minima di 1 x Ø vite avvitando la staffa su
acciaio (qualità minima S355). ES: Per viti M36 presa filetto minima 36 mm.
AVVERTENZA
3.3
DIN 912 CL.12.9
PERNO DI
SOLLEVAMENTO
B02.10.50
SENSO DI INSERIMENTO PERNI
ASSE STAMPO
DIN 912 CL.8.8
CHIAVETTE C14.21.202080
