OMCR B01.26 - Page 25

25. Manuale uso e manutenzione B01.26 - B02.40 - B02.10
San Maurizio C.se - 01/09/2021 www.omcr.it

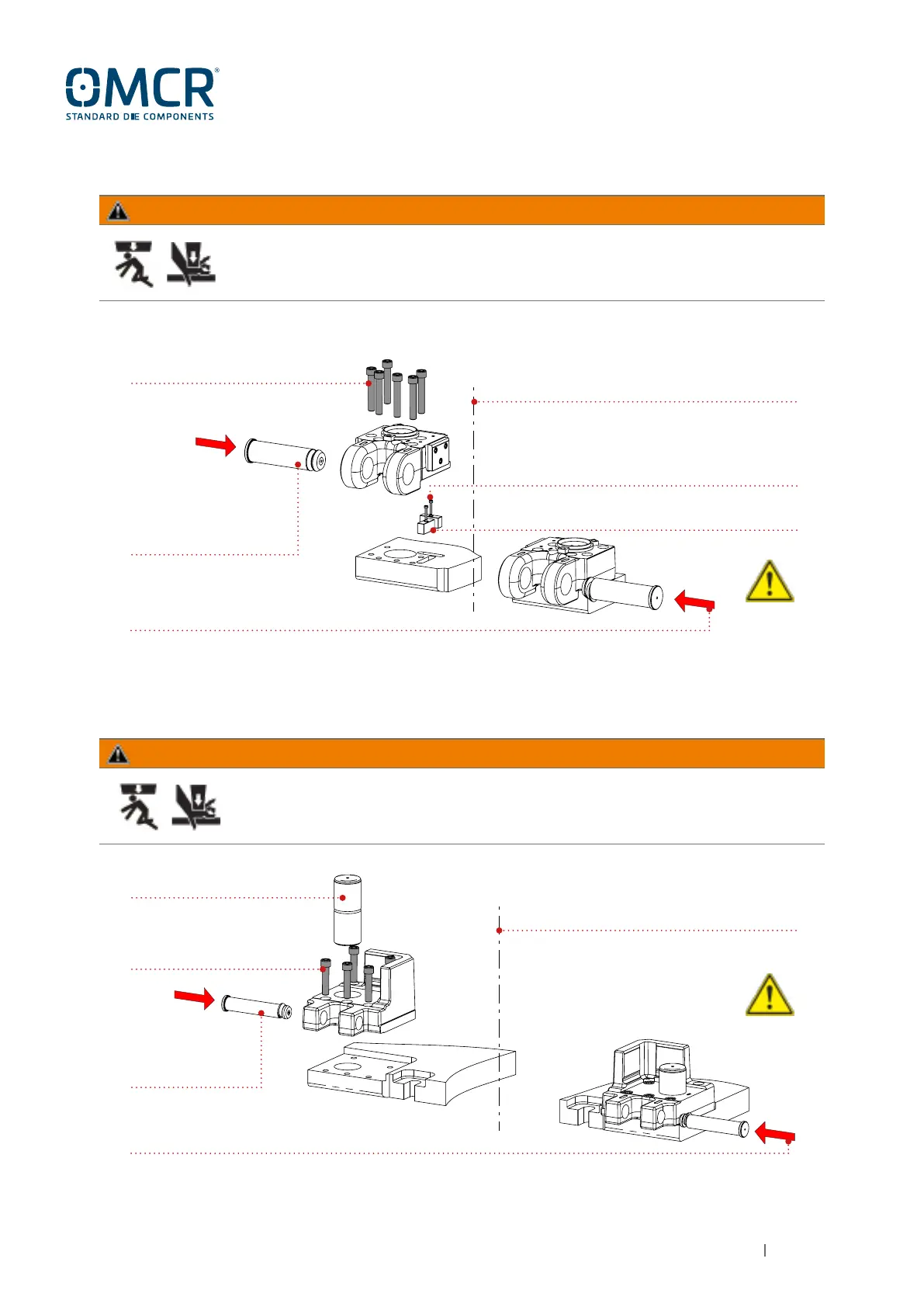

Le staffe B01.26.14000A-01 e B01.26.14000B-01 devono essere montate su piastre in acciaio
(qualità minima S355) con chiavette C14.21.284080; si consiglia l’uso di
barriere per impedire l’inserimento scorretto dei perni (vedi Fig.2).
AVVERTENZA
La staffa B01.26.08000A-02 e B01.26.08000B-02 devono essere montate su piastre in
acciaio (qualità minima S355), si consiglia l’uso di barriere per impedire l’inserimento
scorretto dei perni (vedi Fig.3).
AVVERTENZA
Fig.2
DIN 912 CL.12.9
3.4.2 - APPLICAZIONE B01.26.14000A-01 e B01.26.14000B-01
3.4.3 - APPLICAZIONE B01.26.08000A-02 e B01.26.08000B-02
ASSE STAMPO
SENSO DI INSERIMENTO PERNI
PERNO DI
SOLLEVAMENTO
B02.40.80
Fig.3
DIN 912 CL.12.9
E45.10.100250
ASSE STAMPO
SENSO DI INSERIMENTO PERNI
PERNO DI
SOLLEVAMENTO
B02.10.50
DIN 912 CL.8.8
CHIAVETTE C14.21.284080
