MONTAGGIO BOCCOLA GIOCO DI SCORRIMENTO
PIASTRE
MONTAGGIO COLONNA E
CHIAVETTE

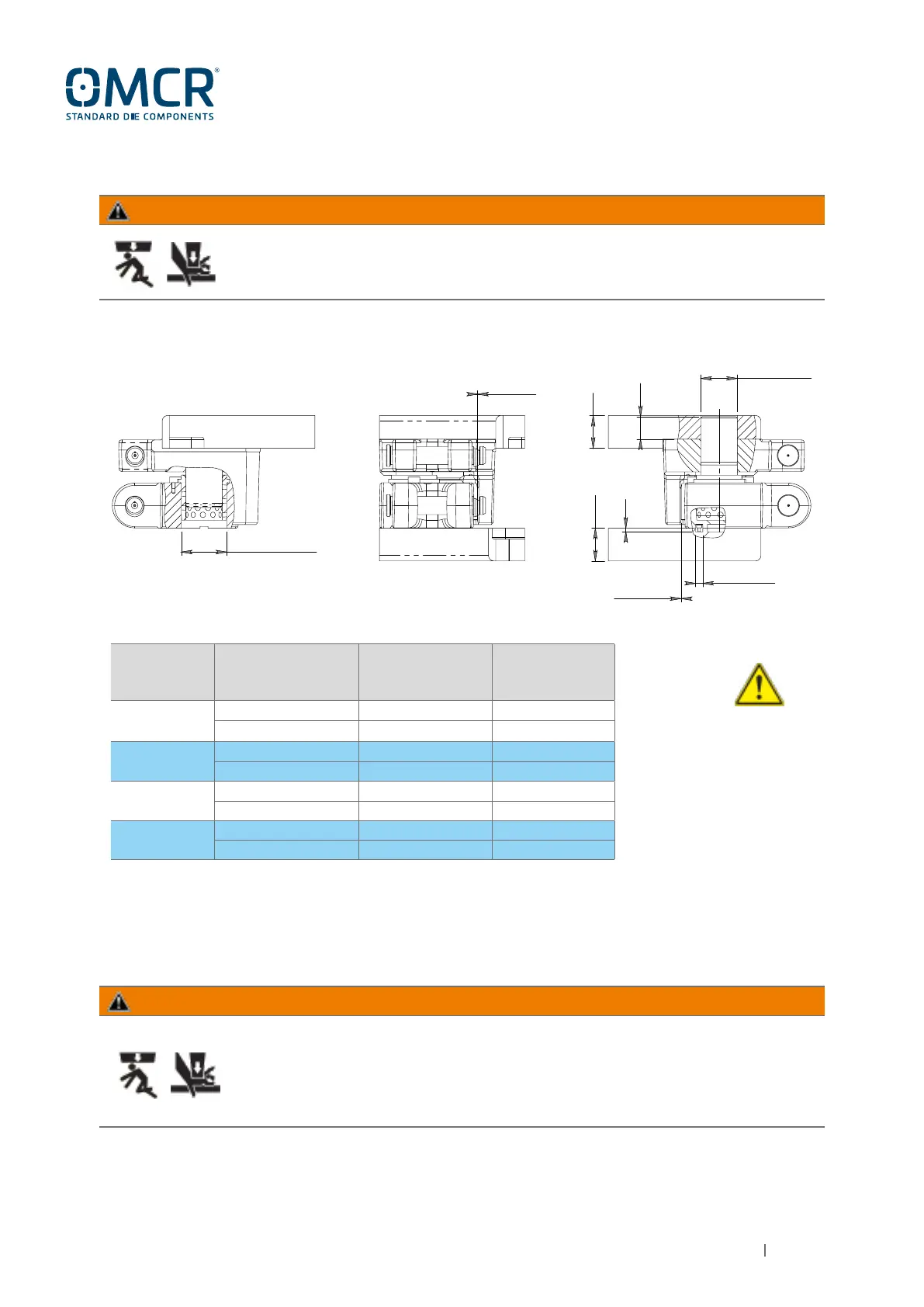

Al termine del montaggio le staffe B01.26.08000A, B01.26.08000B, B01.26.14000A e
B01.26.14000B devono rispettare le tolleranze indicate (vedi Fig.4). Se le tolleranze non vengono
rispettate o se il prodotto viene lavorato in modo improprio, la certificazione CE decade.
AVVERTENZA
3.4.4 - ISTRUZIONI GENERALI DI MONTAGGIO
Ø 125 G6/h7
0,02 ÷ 0,04
0,02 ÷ 0,04
Ø 100 H7/r6
A H7/h6
90
62
90
H
Fig.4
OMCR CODE COMPOSTO DA A H
B01.26.08000A
B01.26.08000A-01 20 10
B01.26.08000A-02 - -
B01.26.08000B
B01.26.08000B-01 20 10
B01.26.08000B-02 - -
B01.26.14000A
B01.26.14000A-01 28 20
B01.26.08000A-02 - -
B01.26.14000B
B01.26.14000B-01 28 20
B01.26.08000B-02 - -
Al momento del montaggio pulire accuratamente le superfici di contatto tra staffa di
sollevamento e piastra portastampi.
La presenza di olio o impurità tra la superficie di appoggio della staffa di sollevamento e
la superficie della piastra portastampi può compromettere il corretto funzionamento della
staffa di sollevamento.
AVVERTENZA
