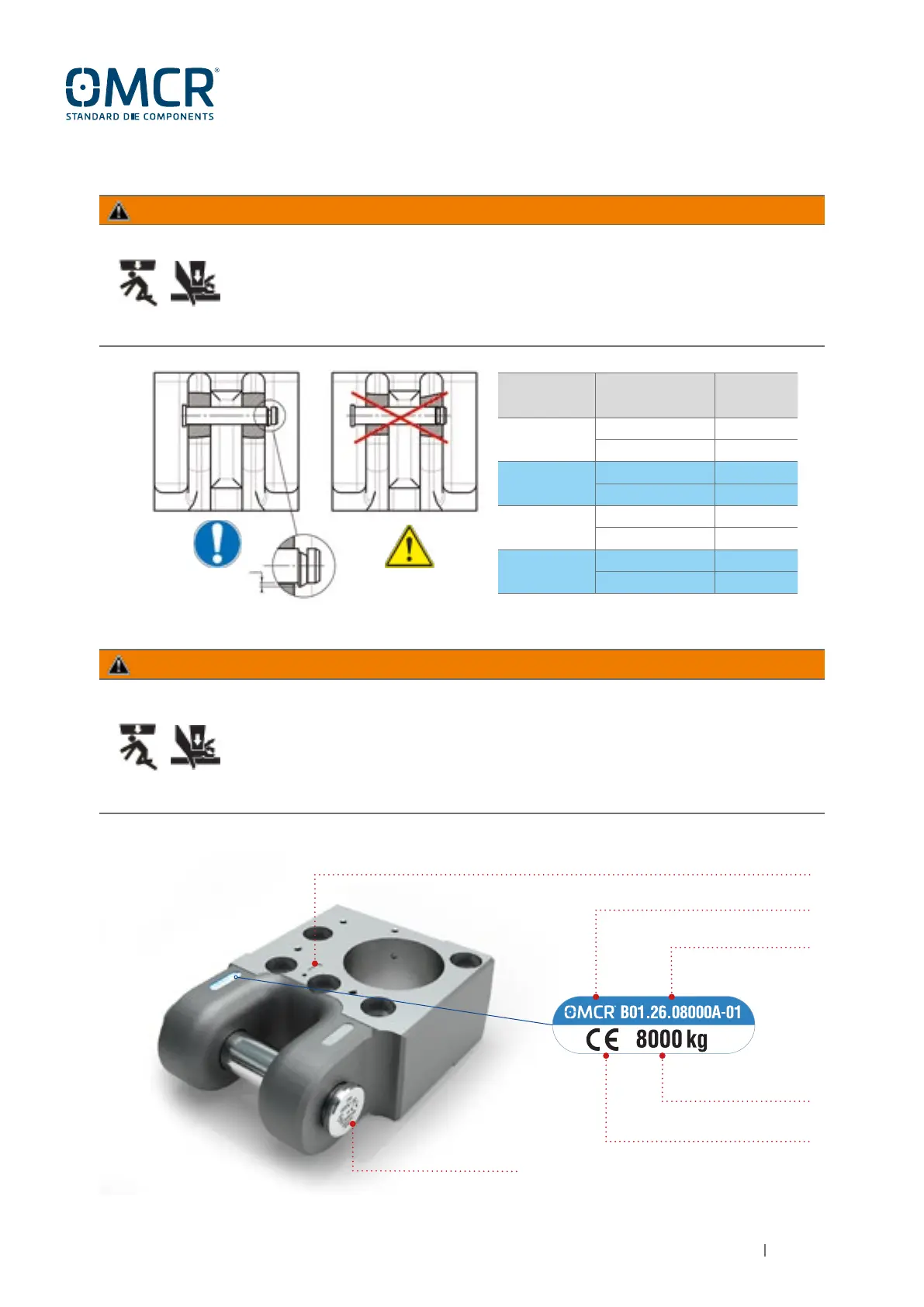

Prima di ogni sollevamento, movimentazione o ribaltamento dello stampo assicurarsi del
corretto inserimento del perno di sollevamento che deve TASSATIVAMENTE essere montato
con l’anello di sicurezza rivolto verso l’asse dello stampo: dopo averlo inserito accertarsi
che l’anello di sicurezza sia disassato rispetto al foro e impedisca lo sfilamento del perno;
verificare il movimento dell’anello di sicurezza verificando l’eccentricità “E” rispetto al
perno (vedi
Fig.5)
AVVERTENZA
3.5 - ISTRUZIONI MONTAGGIO PERNI
Prima di ogni sollevamento, movimentazione o ribaltamento verificare che la portata delle
staffe di sollevamento sia conforme al peso dello stampo; la portata massima, la commessa
di fabbricazione, il logo del costruttore, il marchio di conformità CE e il codice prodotto sono
marcati in modo indelebile sul perno di sollevamento e sulla staffa (vedi Fig.6).
NOTA : non vi è corrispondenza tra le commesse di fabbricazione di staffe di sollevamento
e perni.
AVVERTENZA
3.6.1 - MARCATURA STAFFE “B01.26......-01”
Fig.5
E
OMCR CODE COMPOSTO DA
CODICE
PERNO
B01.26.08000A
B01.26.08000A-01 B02.10.50
B01.26.08000A-02 B02.10.50
B01.26.08000B
B01.26.08000B-01 B02.10.50
B01.26.08000B-02 B02.10.50
B01.26.14000A
B01.26.14000A-01 B02.40.80
B01.26.08000A-02 B02.10.50
B01.26.14000B
B01.26.14000B-01 B02.40.80
B01.26.08000B-02 B02.10.50
Fig.6
PORTATA MASSIMA
COSTRUTTORE
MARCATURA CE
CODICE PRODOTTO
MARCATURA DEL PERNO
COMMESSA DI FABBRICAZIONE
