Les chapes B01.26.08000A-01 et B01.26.08000B-01 doivent être montées sur plaques
en acier (qualité minimale S355) avec les clavettes C14.21.202080; on conseille l’usage
des barrières à éviter l’insertion incorrecte des broches (voir
Fig.1).
AVVERTISSEMENT
3.4
AVVERTISSEMENT
Le non-respect des prescriptions contenues dans la présente notice peut provoquer la chute ou le renversement
du charge.
Au moment de l’ opération, vérifier la correcte fermeture des vis; dans le tableau suivant
vous trouvez les vis et les couples de fermeture pour le fixage des chapes de manutention;
il est obligatoire d’utiliser des colle frein filet LOCTITE 243 ou rondelles antidesserrage.
Garantir formellement la prise minimale filets 1x Ø vis, si vous vissez le support sur l’acier
(qualité minimale S355). Example: pour vis M36, prise minimale filets 36mm.
AVVERTISSEMENT
3.3
CODE OMCR COMPOSÉ DE NR. VIS
VIS DIN 912
CL. 12.9
COUPLE DE SERRAGE
[Nm]
B01.26.08000A
B01.26.08000A-01 5 M24x140
1196
B01.26.08000A-02 5 M24x110
B01.26.08000B
B01.26.08000B-01 5 M24x140
B01.26.08000B-02 5 M24x110
B01.26.14000A
B01.26.14000A-01 6 M24x140
B01.26.08000A-02 5 M24x110
B01.26.14000B
B01.26.14000B-01 6 M24x140
B01.26.08000B-02 5 M24x110

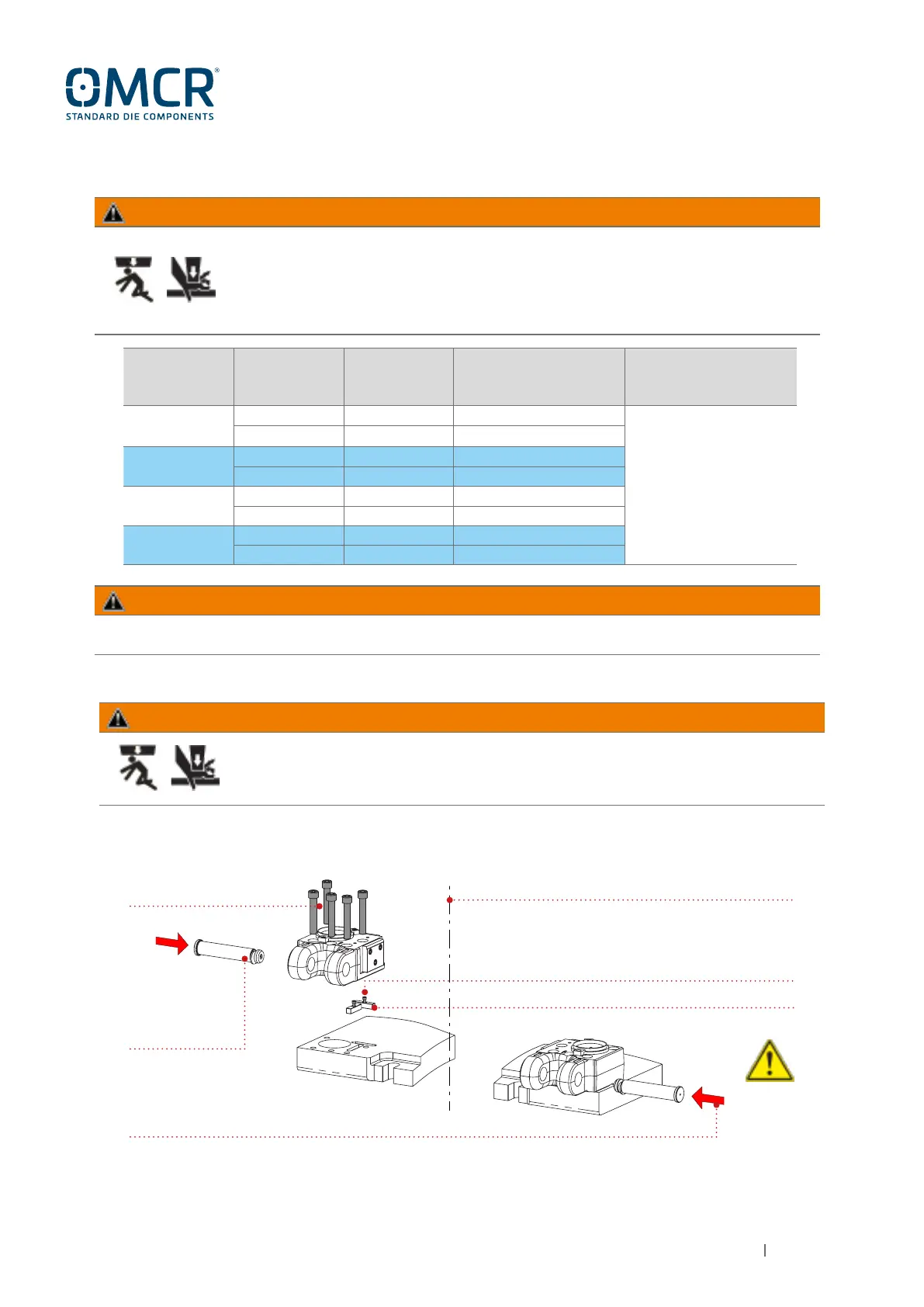

Fig.1
3.4.1 - APPLICATION B01.26.08000A-01 et B01.26.08000B-01
DIN 912 CL.12.9
BROCHE DE
MANUTENTION
B02.10.50
DIRECTION D’INSERTION DES BROCHES
AXE DE L’ OUTILLAGE
DIN 912 CL.8.8
CLAVETTES C14.21.202080
