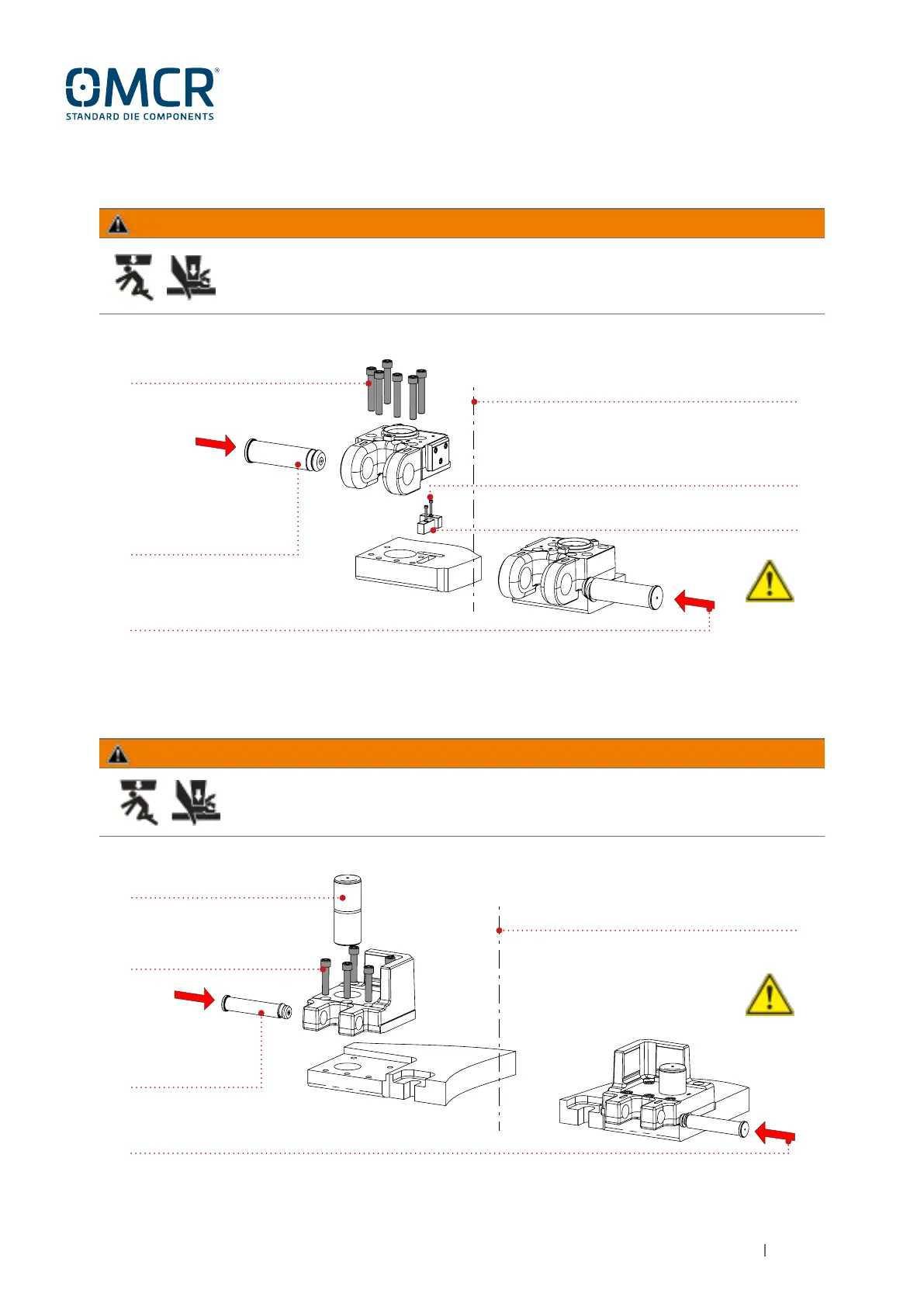

OMCR B01.26 - Page 57

57. Notice d’entretien et d’usage B01.26 - B02.40 - B02.10
San Maurizio C.se - 01/09/2021 www.omcr.it
Fig.3
DIN 912 CL.12.9
E45.10.100250
AXE DE L’ OUTILLAGE
BROCHE DE
MANUTENTION
B02.10.50
Les chapes B01.26.14000A-01 et B01.26.14000B-01 doivent être montées sur plaques en acier
(qualité minimale S355) avec les clavettes C14.21.284080; on conseille l’usage des barrières à
éviter l’insertion incorrecte des broches (voir
Fig.2).
AVVERTISSEMENT
Les chapes B01.26.08000A-02 et B01.26.08000B-02 doivent être montées sur plaques
en acier (qualité minimale S355) on conseille l’usage des barrières à éviter l’insertion
incorrecte des broches (voir
Fig.3).
AVVERTISSEMENT
3.4.2 - APPLICATION B01.26.14000A-01 et B01.26.14000B-01
3.4.3 - APPLICATION B01.26.08000A-02 et B01.26.08000B-02
Fig.2
DIN 912 CL.12.9
AXE DE L’ OUTILLAGE
DIRECTION D’INSERTION DES BROCHES
DIRECTION D’INSERTION DES BROCHES
BROCHE DE
MANUTENTION
B02.40.80
DIN 912 CL.8.8
CLAVETTES C14.21.284080
