MONTAGE BAGUE JEU DE GLISSEMENT PLAQUES MONTAGE COLONNE ET
CLAVETTES

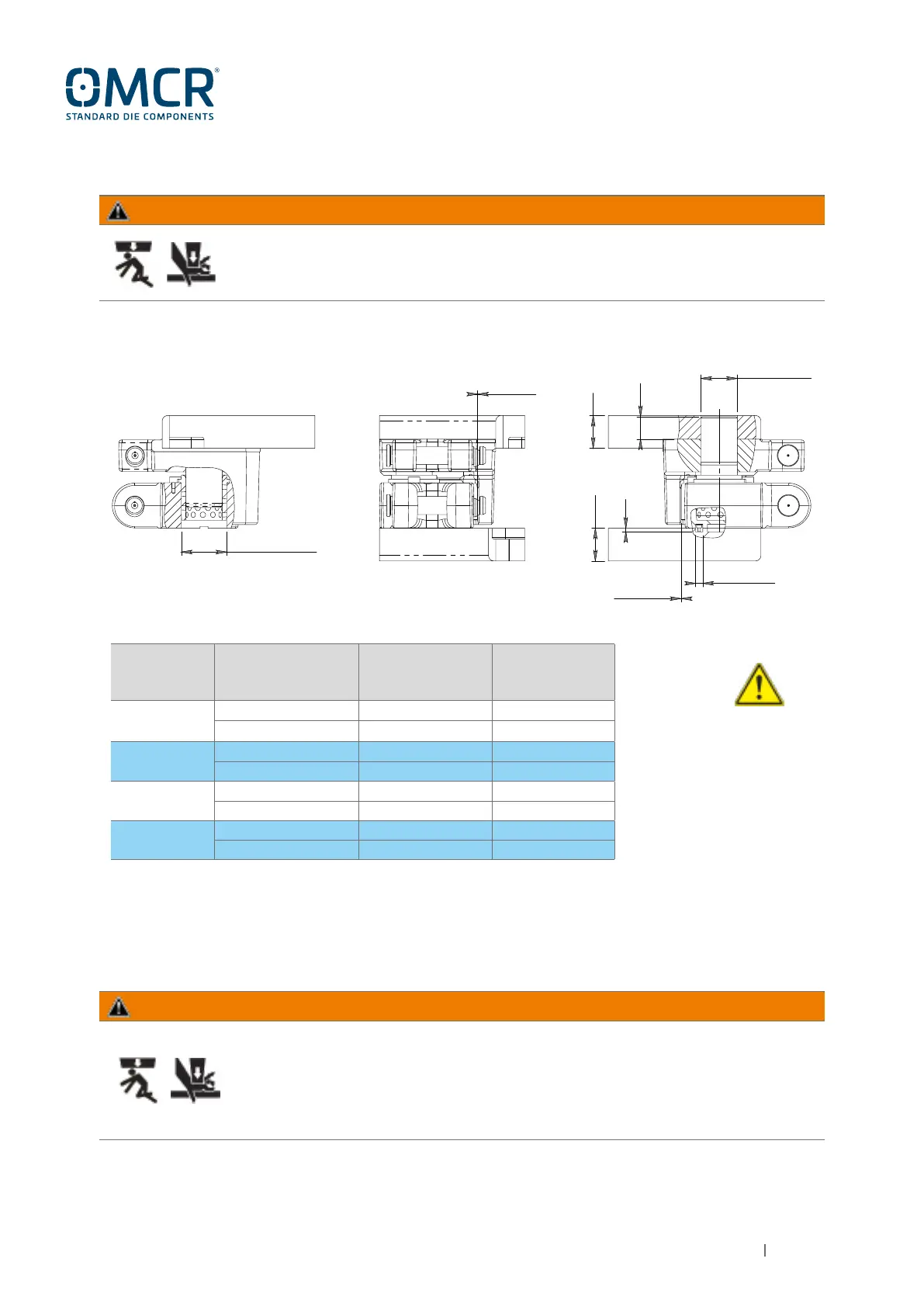

Á la fin du montage les chapes B01.26.08000A, B01.26.08000B, B01.26.14000A et
B01.26.14000B doivent respecter les tolérances indiquées (voir Fig.4). Si les tolérances ne sont
pas respectées ou si le produit est mal traité, la certification CE expire.
AVVERTISSEMENT
3.4.4 - INSTRUCTIONS GÉNÉRALES DE MONTAGE
Ø 125 G6/h7
0,02 ÷ 0,04
0,02 ÷ 0,04
Ø 100 H7/r6
A H7/h6
90
62
90
H
Fig.4
OMCR CODE COMPOSÉ DE A H
B01.26.08000A
B01.26.08000A-01 20 10
B01.26.08000A-02 - -
B01.26.08000B
B01.26.08000B-01 20 10
B01.26.08000B-02 - -
B01.26.14000A
B01.26.14000A-01 28 20
B01.26.08000A-02 - -
B01.26.14000B
B01.26.14000B-01 28 20
B01.26.08000B-02 - -
Au moment du montage, nettoyer les surfaces de contact entre la chape de manutention
et les plaques porte-outillages.
La présence d’huile ou d’impuretés entre la surface d’appui de la chape de manutention et
la surface des plaques porte-outillages peut compromettre le fonctionnement correct de la
chape de manutention.
AVVERTISSEMENT
