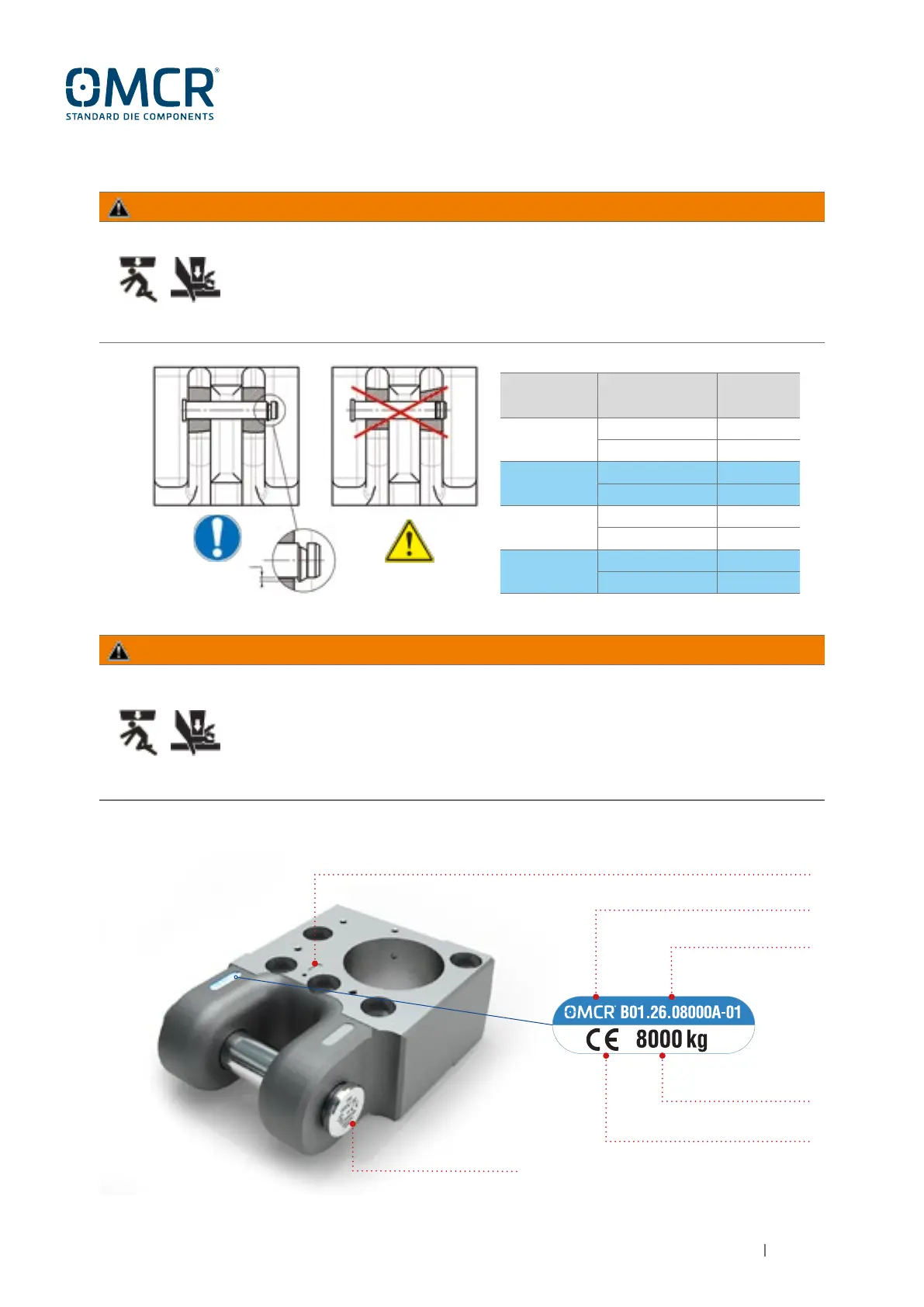

Avant chaque levage / mouvementation / renversement de l’outillage s’assurer de la correct
insertion de la broche du manutention que doit FORMELLEMENT être montée avec la came
de sécurité vers l’axe de l’outillage: aprés l’avoir inséré, s’assurer que la came de sécurité
est pas en axe en respect au trou et elle empêche le désenfilement de la broche; vérifier le
mouvement de la came de sécurité en vérifiant l’excentricité “E” respect à la broche (voir
Fig.5)
AVVERTISSEMENT
3.5 - INSTRUCTIONS MONTAGE DES BROCHES
Fig.5
E
Avant chaque levage / mouvementation / renversement vérifier que la portée des chapes
de manuntention est conforme au poids de l’outillage la portée maximal, la commande de
fabrication, le logo du constructeur et le marque de conformité CE, sont marqués sur la
chape de manutention et sur la broche (Fig.6)
NOTE: il n’y a pas une correspondance entre les commandes de fabrication des chapes et
des broches de manutention.
AVVERTISSEMENT
3.6.1 - MARQUAGE CHAPES “B01.26…..- 01”
Fig.6
PORTÉE MAXIMALE
CONSTRUCTEUR
MARQUE CE
CODE PRODUIT
MARQUE DE LA BROCHE
COMMANDE DE FABRICATION
OMCR CODE COMPOSÉ DE
CODE
BROCHES
B01.26.08000A
B01.26.08000A-01 B02.10.50
B01.26.08000A-02 B02.10.50
B01.26.08000B
B01.26.08000B-01 B02.10.50
B01.26.08000B-02 B02.10.50
B01.26.14000A
B01.26.14000A-01 B02.40.80
B01.26.08000A-02 B02.10.50
B01.26.14000B
B01.26.14000B-01 B02.40.80
B01.26.08000B-02 B02.10.50
