16

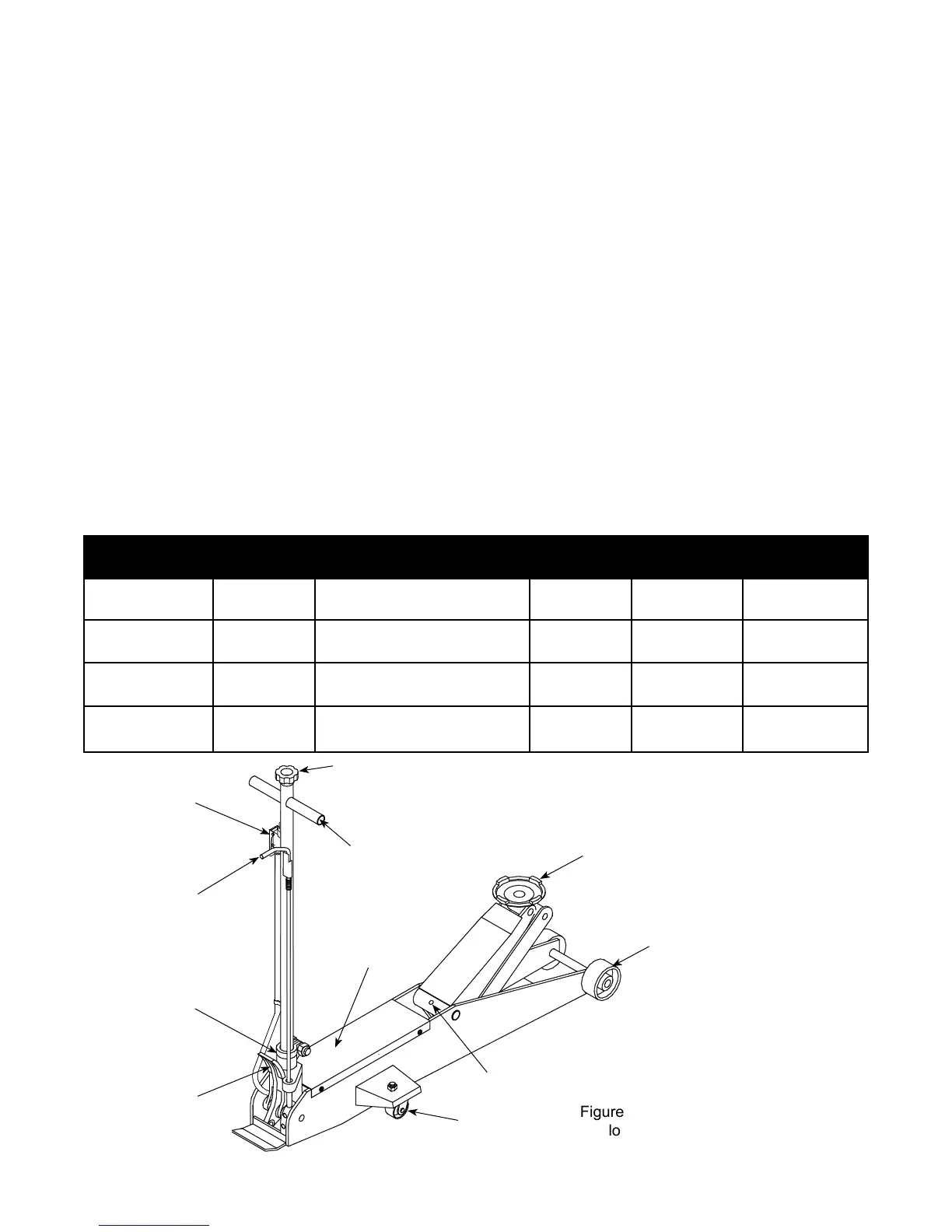

Figure 1 : Pièces d'un cric hydraulique à
long bâti typique (modèle 22051C)
INFORMATIONS GÉNÉRALES ET INFORMATIONS RELATIVES À LA SÉCURITÉ
Conservez ces instructions. Pour votre sécurité, lisez, comprenez et respectez toutes les consignes fournies avec
cet appareil ou se trouvant sur celui-ci avant de l'utiliser. Le propriétaire, ainsi que l'utilisateur, doit comprendre le
fonctionnement de l'appareil, ses caractéristiques de fonctionnement et les consignes de sécurité associées à son
utilisation avant de s'en servir. Ces personnes doivent aussi savoir que, pour utiliser ou réparer ce produit, il peut être
nécessaire d'avoir des connaissances ou des habiletés spéciales. Avant que l'utilisation de cet appareil ne soit autorisée,
il faut lire, dans la langue maternelle de l'opérateur, les instructions et les informations relatives à la sécurité pour qu'il
en prenne connaissance et discuter de celles-ci avec lui, de manière à s'assurer qu'il les comprend. S'il y a des doutes
quant à la façon adéquate et sécuritaire de se servir de l'appareil, il faut en cesser l'utilisation immédiatement.
Inspectez avant chaque utilisation. N'utilisez pas l'appareil s'il est dans un état anormal, comme lorsqu'il y a des soudures
ssurées, des dommages ou des pièces manquantes ou mal xées. Tout appareil qui semble être endommagé d'une
quelconque façon, est usé ou fonctionne de manière anormale ne doit plus être utilisé jusqu'à ce qu'il soit réparé. Si le cric
a été soumis ou s'il y a des raisons de croire qu'il a été soumis à une charge ou à un choc anormal, cessez de l'utiliser
immédiatement jusqu'à ce qu'il soit inspecté à un centre de réparation autorisé par le fabricant (communiquez avec le
distributeur ou le fabricant pour avoir une liste des endroits autorisés). Il est recommandé qu'une inspection annuelle soit
faite à un centre autorisé. Il est possible de se procurer d'autres étiquettes et d'autres manuels auprès du fabricant.
DESCRIPTION DU PRODUIT
Les crics hydrauliques d'entretien à long bâti Omega sont conçus pour soulever, et non supporter, une extrémité
de véhicule. Les charges doivent être supportées par une paire de béquilles de cric à capacité nominale adéquate
immédiatement après le levage. Les modèles 21032, 22041C, 22051C et 22101C peuvent être commandés à l'aide
d'équipement pneumatique. Ces modèles ont besoin d'un débit de 0,22 m³/min à une pression allant de 758 à 1 206 kPa
(7,8 pi³/min pour une pression de 110 à 175 lb/po²). Une pression minimale d'air de 1 034 kPa (150 lb/po²) est requise
pour soulever une charge égale à la capacité nominale.
SPÉCIFICATIONS
Modèles Capacité Dimensions du cric (L x l x h) Hauteur min. Hauteur max.
Diamètre du
point d'appui
21032
2 721 kg
(3 t. amér.)
76,2 x 37,15 x 16,19 cm
(30 x 14-5/8 x 6-3/8 po)
13,34 cm
(5-1/4 po)
48,26 cm
(19 po)
12,70 cm
(5 po)
22040C/22041C
3 628 kg
(4 t. amér.)
128,59 x 39,05 x 19,05 cm
(50-5/8 x 15-3/8 x 7-1/2 po)
12,70 cm
(5 po)
60,96 cm
(24 po)
13,97 cm
(5-1/2 po)
22050C/22051C
4 535 kg
(5 t. amér.)
146,69 x 43,18 x 19,37 cm
(57-3/4 x 17 x 7-5/8 po)
17,78 cm
(7 po)
68,58 cm
(27 po)
16,51 cm
(6-1/2 po)
22100C/22101C
9 071 kg
(10 t. amér.)
139,07 x 50,08 x 32,39 cm
(57-3/4 x 20 x 7-5/4 po)
17,78 cm
(7 po)
68,58 cm
(27 po)
18,73 cm
(7-3/8 po)
Verrou de poignée
Soupape de surpression
(Croisillon)
Point d'appui
Pédale
Bouchon ou vis de
remplissage d'huile
(Consulter le dessin
des pièces pour son
emplacement)
Poignée
Roue avant
Galet arrière
Vanne de commande
de levage
(Pour les modèles
pneumatiques)
Douille de la
poignée
Graisseur
