9. ZUBEHÖR
9.1 Tonabnehmersystem und -Nadel ersetzen
Bei Bedarf kann das Tonabnehmersystem oder die Abtastnadel leicht ausgewechselt werden.
Entsprechende Ersatzteile sind im Fachhandel erhältlich, z. B. das Tonabnehmersystem S-15 und die dazu
passende Abtastnadel S-15 von OMNITRONIC.
1. Ziehen Sie zum Wechseln der Abtastnadel die Nadelhalterung nach vorne ab. Stecken Sie die neue
Nadel auf das Abtastsystem.
2. Schrauben Sie zum Wechseln des Tonabnehmersystems den Systemträger vom Tonarm ab.
3. Ziehen Sie das Tonabnehmersystem vom Träger ab und ziehen Sie die Anschlussdrähte ab.
4. Schrauben Sie das neue Tonabnehmersystem am Träger fest und stecken Sie die Drähte wie folgt auf:
weiß linker Kanal Pluspol
blau linker Kanal Minuspol
rot rechter Kanal Pluspol
grün rechter Kanal Minuspol
5. Für ein optimales Abtasten sollte der Überhang – der Abstand zwischen Nadel und der Achse des
Plattentellers – auf 15 mm eingestellt sein. Vergewissern Sie sich, dass das System mittig sitzt (korrekter
Azimut) und die Schrauben angezogen sind (Abb. 9).
6. Stellen Sie nach dem Austausch des Tonabnehmersystems das Auflagewicht und den Antiskating-Wert
neu ein (Kapitel 5.3, 5.4).

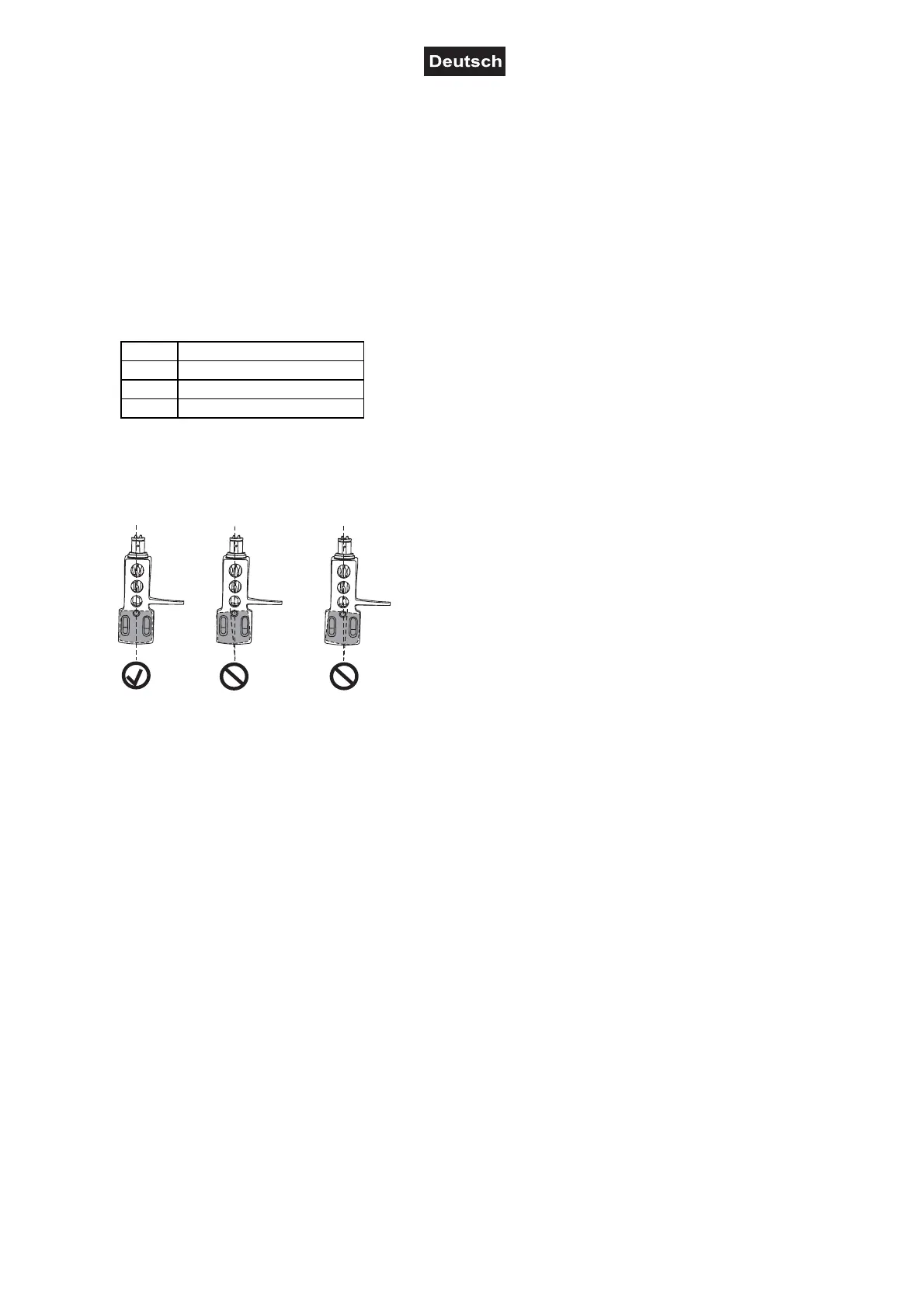

Abb. 9: Einstellen des Azimut
9.2 Ersatz-Systemträger
Ein Ersatz-Systemträger (z. B. der Systemträger S-15 von OMNITRONIC) komplett mit einem Tonab-
nehmersystem ermöglicht bei Bedarf einen schnellen Austausch. Der Systemträger lässt sich einfach durch
Ab- und Anschrauben auswechseln. Stellen Sie anschließend das Auflagewicht und den Antiskating-Wert
neu ein (Kapitel 5.3, 5.4).
