5. VISTA GENERAL DEL APARATO

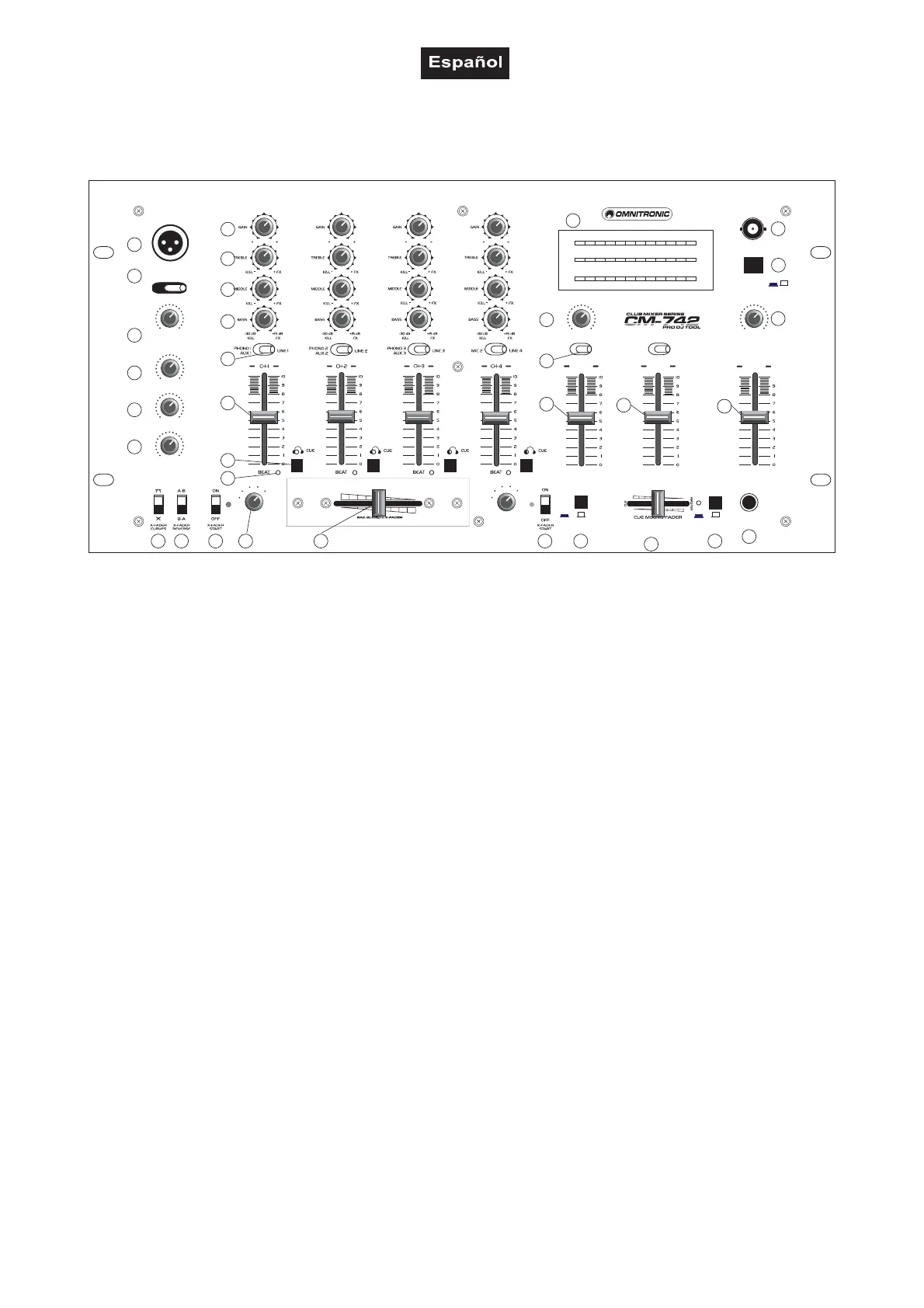

5.1 Panel frontal
12 13 14 15 16
17
18
19
21
22
23
24
25
26
27
28
29
31
32
20
30
1
2
3
4
5
6
7
8
9
10
11
14
MIN
MIN
MAX
MAX
TREBLE
MIC LEVEL
MIN
MAX
MIDDLE
MIN
MAX
BASS
MIC 1
MIC ON
HEADPHONES
OFF
TALKOVER
POWER
CUE
MIX
EFFECT
OFF
OFF
ON
OFF
ON
OFF
12 V LAMP
STEREO
STEREO
MONO
MONO
L
R
BALANCE
0
10
BOOTH
CHANNEL
ASSIGN
1
2
3
4
CHANNEL
ASSIGN
1
2
3
4
BEAT
BEAT
BEAT
BEAT
MASTER-1
MASTER-2
CUE-LEVEL
CUE
SPLIT
12
3
MASTER LEVEL
CUE LEVEL
–20 15 10 7 5 3 1 0 1 3 5 8+
–20 15 10 7 5 3 1 0 1 3 5 8+
L L
L+R L+R
R R
(1) Lámpara 12 V
Casquillo BNC para conectar una lámpara 12 V.
(2) Conmutador de alimentación
Pulse el interruptor para comenzar a manejarlo.
(3) Pantalla del nivel Master/Cue Level
En la parte superior, la pantalla muestra el nivel de salida del master de la izquierda y de la derecha.
En la parte inferior, la pantalla muestra el nivel del canal de supervisión.
(4) Regulador "Gain"
Con el regulador "Gain" puede ajustar la intensidad de la señal de entrada.
(5) Regulador "Treble"
Para ajustar los agudos de la señal de entrada.
(6) Regulador "Middle"
Para ajustar los medios de la señal de entrada.
(7) Regulador "Bass"
Para ajustar los graves de la señal de entrada.
(8) Interruptor Phono/Aux/Line/Mic
Se usa para seleccionar el input que se envia a cada uno de los canales individuales.
(9) Fader de vía
Se usa para ajustar el nivel de cada canal.
(10) Tecla "Cue"
Para seleccionar el canal para supervisión.
(11) Indicador Beat
Los LEDs golpean al ritmo de los graves. Cuando los LEDs golpean sincrónicamente, las velocidades
de los orígenes de tono son iguales.
(12) Selector Crossfader Curve
Con este selector Vd. puede seleccionar el carácter regulador del crossfader. En el modo Soft, Vd.
puede reglar todo la línea crossfader contínuamente. En el modo Sharp, sólo puede reglar los lados de
la línea crossfader. Nunca utilizar esta tecla cuando hay música por que puede alternar el volumen.
(13) Selector Crossfader Reverse
Con está función, Vd. puede invertar los canales del Crossfader. Cuando inactiva el canal 1 está en la
izquierda del Crossfader; cuando activada el canal 2 está en la derecha del Crossfader.
(14) Selector Crossfader Start
Con este selector Vd. puede conmutar el crossfader start.
(15) Selector "Channel Assign"
Para seleccionar qué canal será mezclado con qué canal.
