4. ANSCHLÜSSE

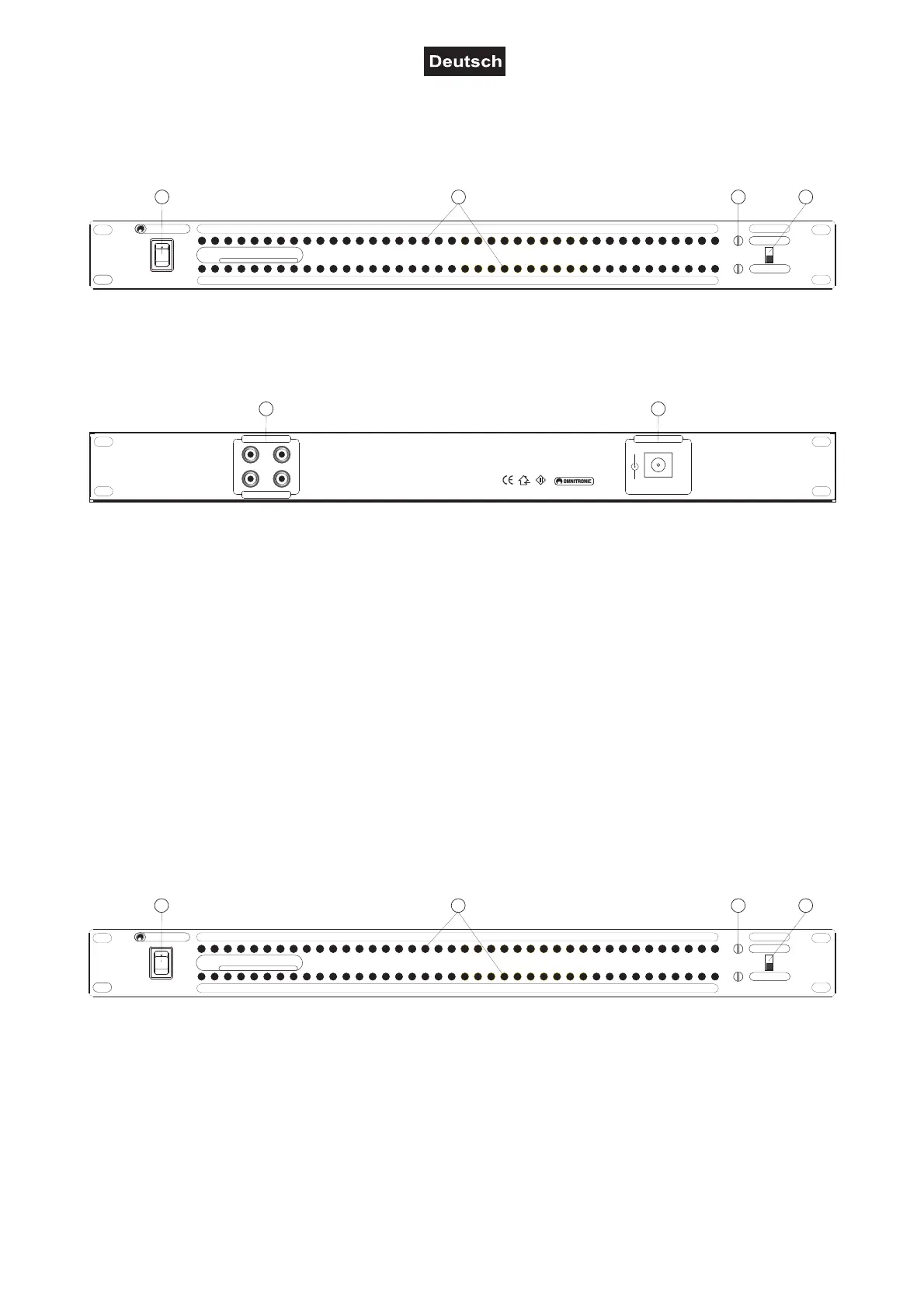

Frontpanel
Rearpanel
5 6
Vor Gebrauch Anleitung lesen. Gerät vorFeuchtigkeit schützen! Niemals
das Gerät öffnen! Im Geräteinnern befinden sich keine zu wartenden
Teile. Wartungs-und Servicearbeiten nur durch autorisierten Fachhandel!
Read user manual before use. Keep away from moisture! Never open the
housing! There are no serviceable parts inside the device. Maintenance
and service operations only by authorized dealers.
Typ/Type: DB-100
Spannungsversorgung/Power supply: 9-12 V AC, 400 mA
Gesamtanschlusswert/Power consumption: 5 W
MADE IN CHINA
OMNITRONIC
®
www.omnitronic.com
OMNITRONIC SHOWEQUIPMENT GmbH, GERMANY
AUDIO
IN OUT
R
LL
R
AC INPUTAC INPUT
AC 9V-12VAC 9V-12V
400mA MIN.400mA MIN.
+
-
1 2 3 4
BAR
ADJUST
POWER
OMNITRONIC
-57dB -54dB -51dB -48dB -45dB -42dB -39dB -36dB -33dB -30dB -27dB -24dB -21dB -18dB -15dB -12dB -9dB -6dB -3dB 0dB
-57dB -54dB -51dB -48dB -45dB -42dB -39dB -36dB -33dB -30dB -27dB -24dB -21dB -18dB -15dB -12dB -9dB -6dB -3dB 0dB
DISPLAY MODE
DB-100
LEVEL CONTROL DISPL AY
FALLING DO TS
L
R
• Stellen Sie das Gerät auf einer ebenen Fläche auf.
• Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden
müssen alle Gerät ausgeschaltet sein.
• Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur
hochwertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
• Der Dezibel Level Meter wird an einen zusätzliche Ausgang des Mischpultes (DJ Booth) angeschlossen.
Bei Verwendung eines Equalizers empfiehlt es sich, den DB-100/DB-100 B nach dem Equalizer
anzuschließen.
• An die Ausgangsbuchsen des DB-100/DB-100 B dürfen niemals Verstärker angeschlossen werden!
• Stecken Sie die Anschlussleitung des Netzteils in die AC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein.
5. GERÄTEÜBERSICHT
5.1 Vorderseite
1 2 3 4
BAR
ADJUST
POWER
OMNITRONIC
-57dB -54dB -51dB -48dB -45dB -42dB -39dB -36dB -33dB -30dB -27dB -24dB -21dB -18dB -15dB -12dB -9dB -6dB -3dB 0dB
-57dB -54dB -51dB -48dB -45dB -42dB -39dB -36dB -33dB -30dB -27dB -24dB -21dB -18dB -15dB -12dB -9dB -6dB -3dB 0dB
DISPLAY MODE
DB-100
LEVEL C ONTROL DISPL AY
FALLING DO TS
L
R
(1) Netzschalter
(2) Dezibel Anzeige
(3) Adjust-Einstellschraube
(4) Dot/Bar-Wahlschalter
