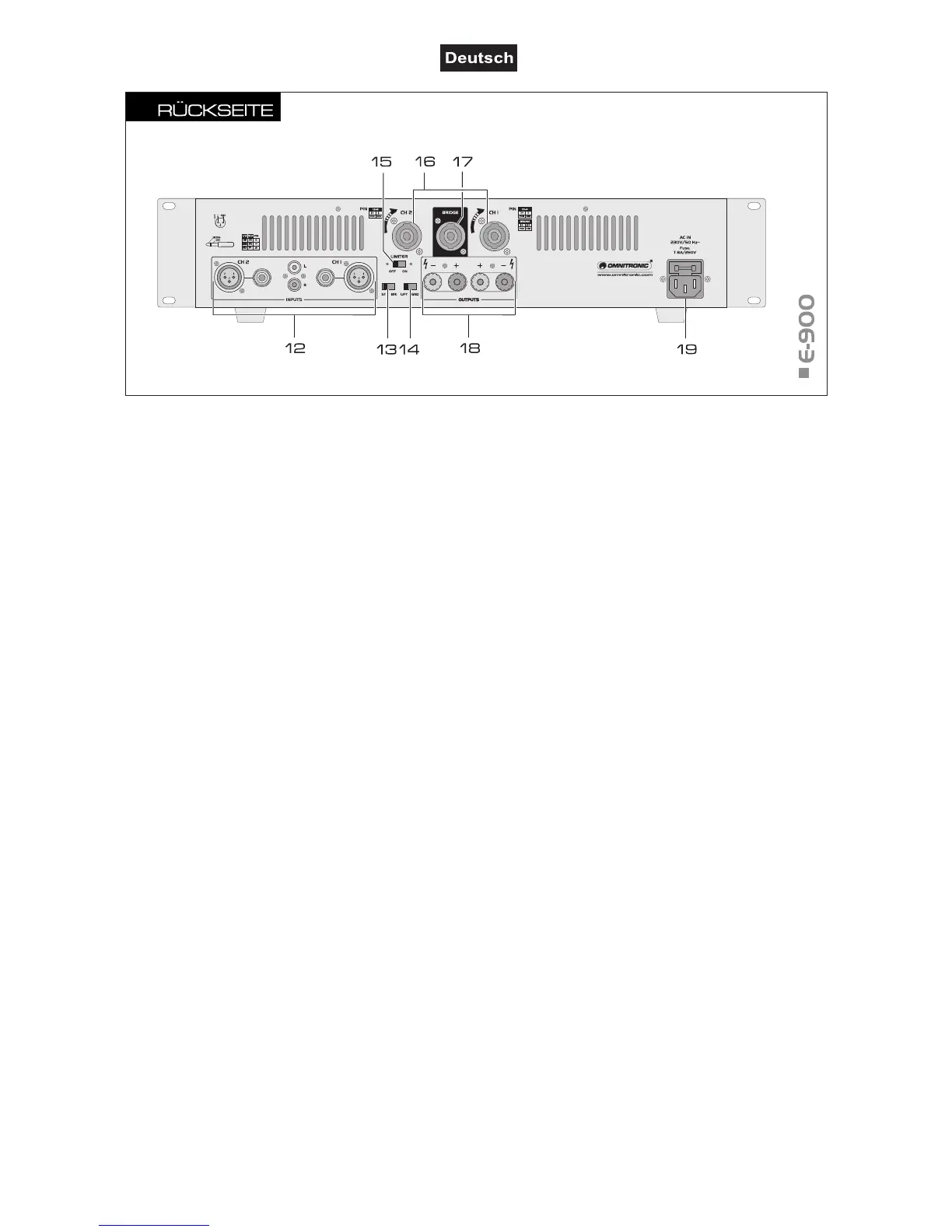

Eingangsbuchsen
Eingänge für Kanal 1 und 2 für den Anschluss von
Geräten mit Line-Pegel
Modelle E-200, E-300, E-600 und E-900: wahlweise
XLR, 6,3-mm-Klinke oder Cinch
Modell E-1300: wahlweise XLR oder 6,3-mm-Klinke
13 Wahlschalter Betriebsmodus
• Position STEREO: Stereobetrieb
• Position BRIDGE: Brückenbetrieb
14 Wahlschalter Groundlift
• Position LIFT: Signalmasse und Gehäusemasse sind
getrennt
• Position GND:Signalmasse und Gehäusemasse sind
verbunden
15 Wahlschalter Limiter
• Linke Position: Limiter ist ausgeschaltet
• Rechte Position: Limiter ist eingeschaltet
Lautsprecheranschlüsse
Speaker-Buchsen für den Stereobetrieb
17 Lautsprecheranschluss
Speaker-Buchse für den Brückenbetrieb
18 Lautsprecheranschlüsse
Schraubklemmenpaare für Kanal 1 und 2
Nur Modell E-1300: Verwenden Sie im Brückenbetrieb
die Schraubklemme "+" von Kanal 1 als Plusklemme und
die Schraubklemme "+" von Kanal 2 als Minusklemme.
19 Netzanschluss mit Sicherungshalter
• Stecken Sie hier die Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei ausgestecktem
Gerät und nur durch eine gleichwertige Sicherung. Der
korrekte Wert ist am Gerät angegeben.
ohne Abbildung:
20 Spannungswahlumschalter
Nur Modell E-1300
