8

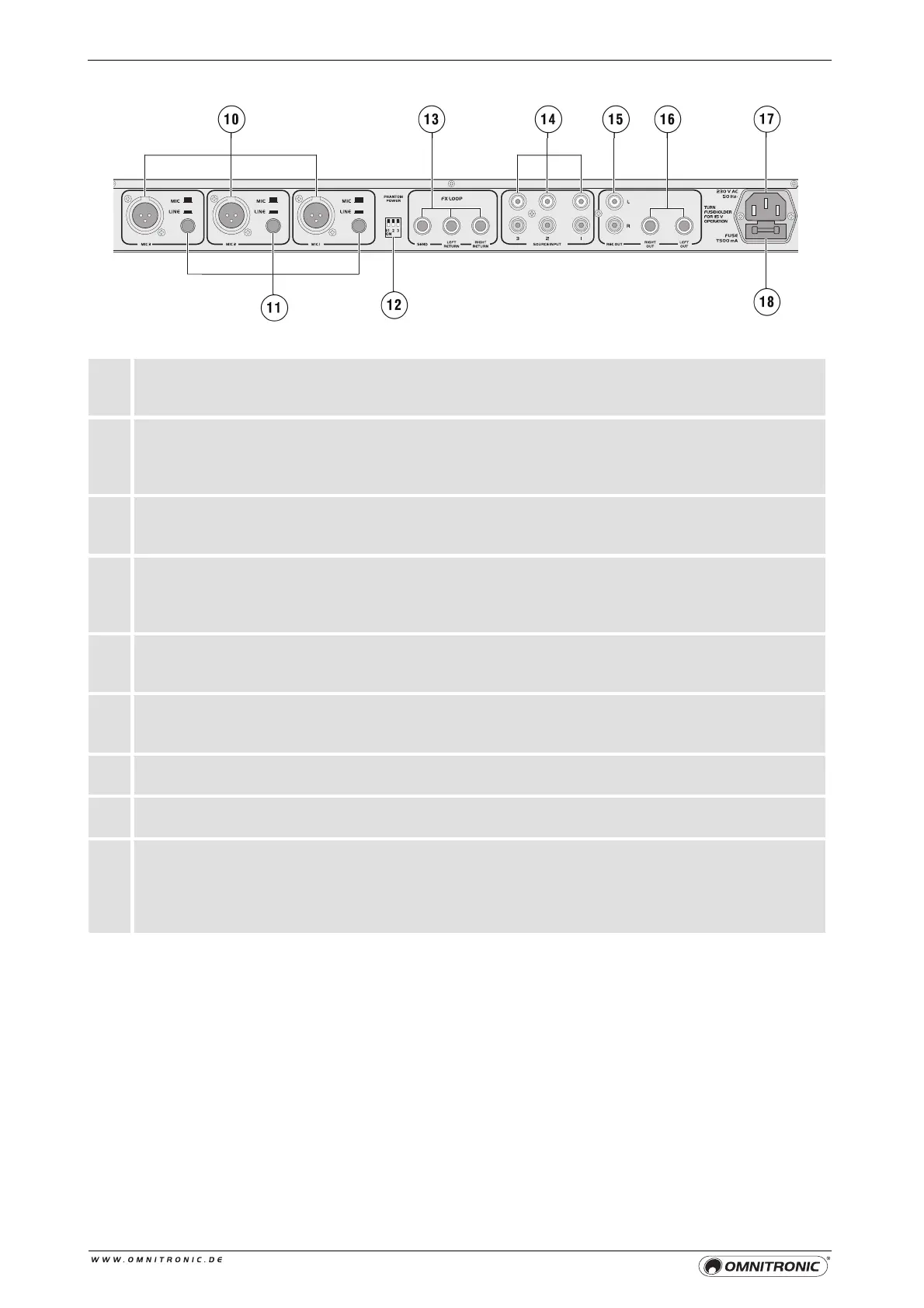

Rückseite
10 Mono-Eingänge
XLR-Buchsen für die Mono-Kanäle MIC 1-3 zum Anschluss von Mikrofonen bzw. Geräten mit Line-
Pegel.
11 Eingangsumschalter MIC/LINE
Umschalter für die Mono-Eingänge MIC 1-3
• Taste ungedrückt: Eingang auf Mikrofonpegel geschaltet
• Taste gedrückt: Eingang auf Line-Pegel geschaltet
12 DIP-Schalter
Mit diesen Schaltern können Sie für jede XLR-Buchse getrennt eine 12-V-Phantomspeisung
zuschalten. Dazu den jeweiligen Schalter auf die untere Position ON stellen.
13 Buchsen SEND/RETURN
Der EM-260 verfügt über einen seriellen Einschleifweg, in den sich externe Effektgeräte für die
Mono-Kanäle einschleifen lassen. Verbinden Sie den Mono-Ausgang (6,3-mm-Klinke) SEND mit
dem Eingang und den Stereo-Eingang LEFT/RIGHT RETURN mit dem Ausgang des Effektgeräts.
14 Line-Eingänge
Cinch-Eingangsbuchsen für die Stereo-Kanäle 1-3 zum Anschluss von Geräten mit Line-Pegel
(z.B. CD-Player).
15 Aufnahme-Ausgang
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahmegeräts. Der Aufnahmepegel wird vom
Masterregler nicht beeinflusst.
16 Masterausgang
Stereo-Masterausgang (6,3-mm-Klinke) zum Anschluss an eine Endstufe.
17 Netzanschluss
Stecken Sie hier die beiliegende Netzleitung ein.
18 Sicherungshalter/Spannungswahl
• Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige
Sicherung. Der korrekte Wert ist am Gerät angegeben.
• Der Sicherungshalter kann in zwei Positionen eingesetzt werden, um zwischen 230 V und 115 V
umzuschalten. Die Werkseinstellung ist 230 V.
