21 Kanalfader
Lautstärkeregler für Kanal 1-5.
22 Zeitregler für die Talkoverfunktion
Regelt die Reaktionszeit der Absenkung bei Mikrofon-
durchsagen.
23 Betriebsanzeige
Zeigt den eingeschalteten Zustand des EM-550 an.
19 Ausgangsregler
Laustärkeregler BOOTH für den Ausgang BOOTH und
OUT 1 und OUT 2 für die Masterkanäle 1 und 2.
20 Tasten CUE
Tasten zum Abhören der Eingangskanäle 1-5 vor dem
eweiligen Kanalfader über einen angeschlossenen
Kopfhörer. Bei gedrückter Taste leuchtet die LED, so
dass Sie sofort sehen welcher Kanal vorgehört wird.

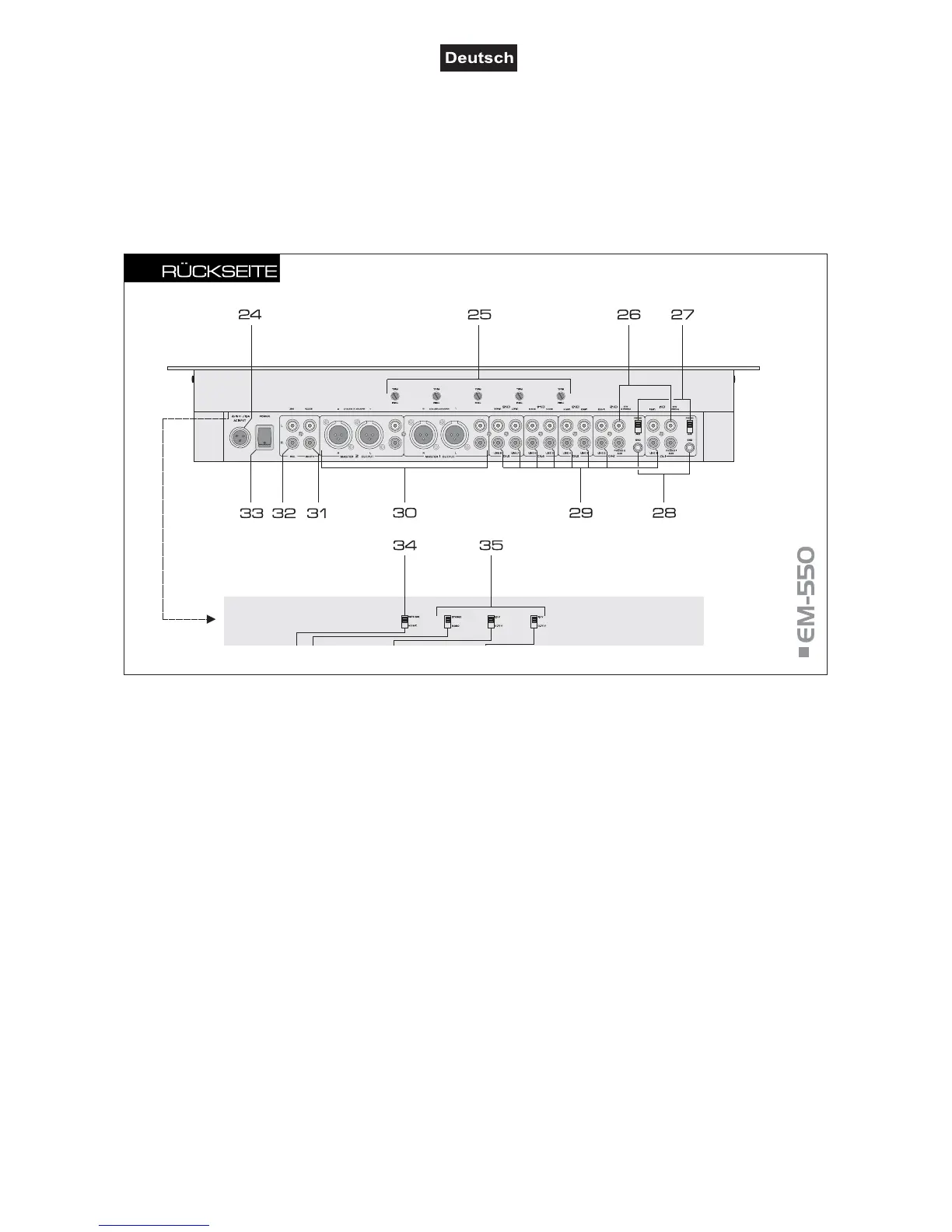

31Ausgang BOOTH
• Stereo-Ausgang (Cinch) zum Anschluss eines weiteren
Verstärkers, z.B. für die Monitoranlage oder Nebenraum-
beschallung.
• Mit dem zugehörigen Umschalter lässt sich de
Ausgang auch auf Monobetrieb schalten.
32 Aufnahmeausgang REC
Stereo-Ausgang (Cinch) zum Anschluss Ihres Auf-
nahmegeräts. Der Aufnahmepegel wird von den
usgangsreglern nicht beeinflusst.
33 Netzschalter
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die frontseitige Betriebsanzeige POWER
zeigt den eingeschalteten Zustand des EM-550 an.
34 Umschalter für den Aufnahemausgang REC
Schaltet die Mikrofonkanäle MIC 1 und MIC 2 am
usgang REC zu und ab:
• Obere Position WITH MIC: Aufnahme mit Mikrofon-
signalen.
• Untere Position NO MIC: Aufnahme ohne Mikrofonsignale
34 Umschalter STERO/MONO
Schaltet den Ausgang BOOTH zwischen Stereo- und
Monobetrieb um.
35 Pegelumschalter
Schaltet den Pegel an den Masterausgängen zwischen
0
5 V um.
24 Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein und fixieren Sie sie mit der Überwurfmutter.
25 Vorverstärkungsregler
Trimmregler zum Einstellen der Vorverstärkung für die
Kanäle 1-5 (von rechts nach links).
26 Eingangsbuchsen PHONO/AUX 1,2
• Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
Anschluss von Plattenspielern mit Magnettonabnehmer-
system.
• Mit den zugehörigen Eingangsumschaltern lassen sich
die Eingänge auf Line-Pegel schalten.
27 Eingangsumschalter PHONO/AUX
Schaltet die Phono-Eingänge auf Line-Eingang.
28 GND (Erdungsklemmen)
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.
29 Eingangsbuchsen LINE 1-8
Stereo-Eingänge (Cinch) für die Kanäle 1-5 zum
nschluss von Geräten mit Line-Pegel (z.B. CD-Player).
30 Masterausgänge 1,2
Stereo-Ausgänge (wahlweise 3-pol XLR, sym. oder Cinch,
unsym.) für die Masterkanäle 1 und 2 zum Anschluss an
Verstärker bzw. anderer Geräte mit Line-Pegel-Eingängen
(z.B. zweites Mischpult, Aktivboxen).
