Omnitronic EM-550 - Bedienelemente und Anschlüsse

00046891.DOC, Version 2.0
7/20

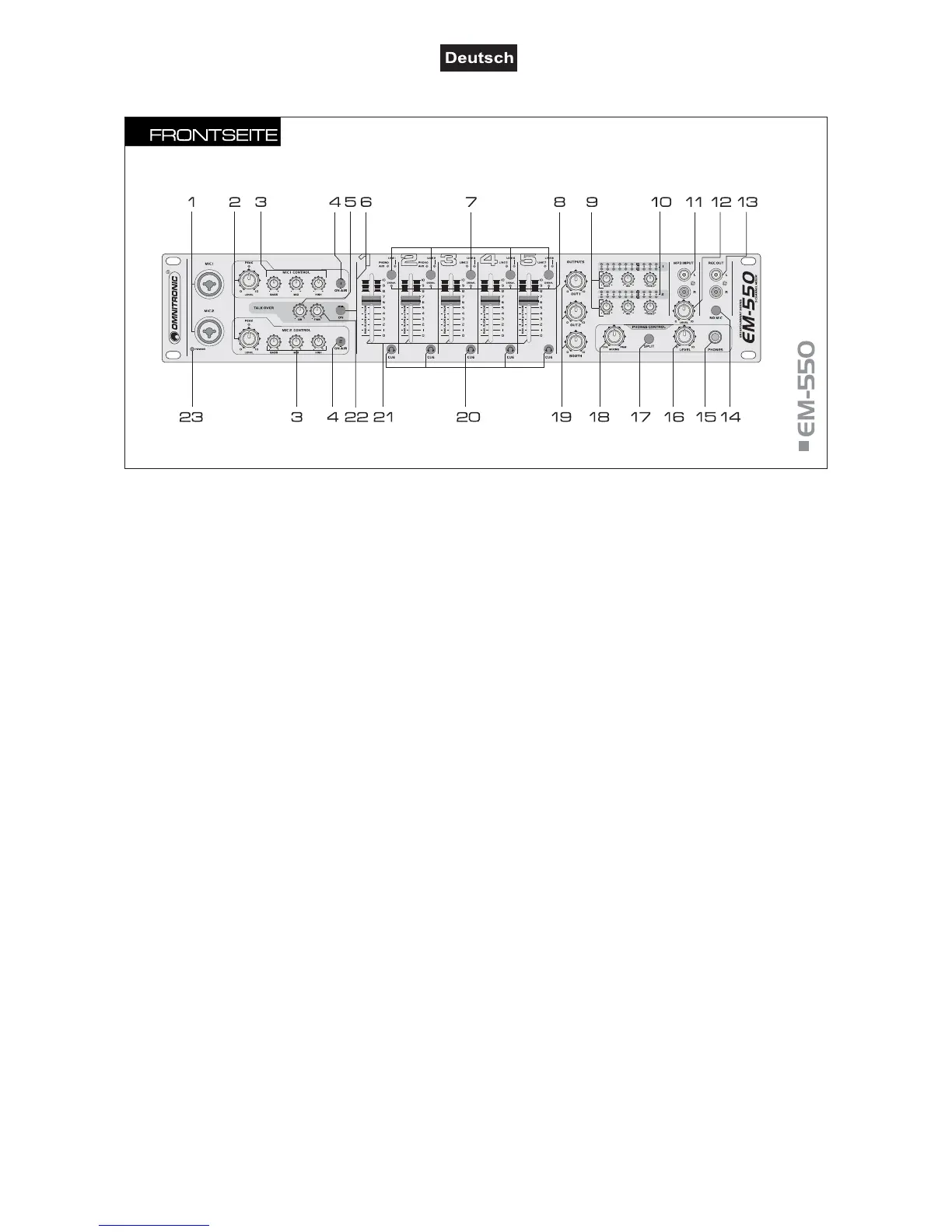

4.2 Bedienelemente und Anschlüsse
1 Mikrofoneingänge MIC 1 und MIC 2
Eingangsbuchsen (sym.) für den Anschluss von
Mikrofonen über XLR- oder 6,3 mm Klinkenstecker.
2 Lautstärkeregler mit Peak-LED
Lautstärkeregler für die Mikrofonkanäle MIC 1 und MIC 2.
Leuchtet die LED ständig, ist der jeweilige Kanal
übersteuert.
3 Klangregler
3-fach Klangregelung für die Mikrofonkanäle MIC 1 und
MIC 2: BASS = Bässe, MID = Mitten, HIGH = Höhen.
4 Mikrofonkanal Ein/Aus
Ein-/Ausschalter mit LED für die Mikrofonkanäle MIC 1
und MIC 2. Bei gedrückter Taste (LED leuchtet) ist das
j
eweilige Mikrofon eingeschaltet.
5 Pegelregler für die Talkover-Funktion
Regelt den Pegel der Absenkung bei Mikrofondurchsagen.
6 Talkover Ein/Aus
Ein-/Ausschalter mit LED für die Talkover-Funktion. Bei
gedrückter Taste (LED leuchtet) werden bei eine
r
Mikrofondurchsage die Pegel der Kanäle 1-5 automatisch
in Abhängigkeit des Pegelreglers abgesenkt.
7 Eingangsumschalter
Zur Auswahl der Eingangsquelle für die Kanäle 1-5. Die
LEDs zeigen Ihnen, welcher Eingang aktiviert ist.
8 Signalanzeige für die Kanäle 1-5
9 Klangregler
3-fach Klangregelung für die Masterkanäle: BASS =
Bässe, MID = Mitten, HIGH = Höhen.
10 LED-Pegelanzeigen
10-fache LED-Anzeigen für den Stereo-Pegel de
r
Masterkanäle 1 und 2 im Bereich -20 dB bis +9 dB.
11 Eingangsbuchse MP3 INPUT
Stereo-Eingang (Cinch) zum Anschluss eines zusätz-
lichen Geräts mit Line-Pegel (z.B. CD-Player).
12 Lautstärkeregler für den Eingang MP3 INPUT
13 Aufnahmeausgang REC OUT
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme-
geräts. Der Aufnahmepegel wird von den Ausgangs-
reglern nicht beeinflusst.
14 Umschalter NO MIC
Schaltet die Mikrofonkanäle MIC 1 und MIC 2 am
A
usgang REC OUT zu und ab. Bei gedrückter Taste
(LED leuchtet) sind die Mikrofonkanäle abgeschaltet.
15 Kopfhöreranschluss
6,3 mm Klinkenbuchse zum Anschluss eines Stereo-
Kopfhörers (Impedanz min. 8 Ω).
16 Lautstärkeregler für den Kopfhörerausgang
17 Umschalter SPLIT
Ä
ndert den Abhörmodus für den Kopfhörerausgang.
• Grundeinstellung (Taste ungedrückt, LED aus): Au
f
beiden Kopfhörermuscheln liegt ein Mischsignal aus
Pre-Fader-Pegel und Mastersignal an.
• SPLIT (Taste gedrückt, LED leuchtet): Der Pre-Fader-
Pegel (mono) liegt auf der einen Seite des Kopfhörers
an und das Mastersignal (mono) auf der anderen Seite.
18 Regler CUE/PGM
Wählt und überblendet das Abhörsignal für den
Kopfhörerausgang.
• Linke Position CUE: Der Pre-Fader-Pegel des
Eingangskanals, dessen Taste CUE gedrückt ist, wird
abgehört.
• Rechte Position PGM: Das laufende Musikprogramm
wird vor den Ausgangsreglern abgehört.
• In der Mittelstellung wird ein Mischsignal aus Pre-Fader-
Pegel und laufendem Musikprogramm gehört.
