Omnitronic EMX-5 - Page 8

00038076.DOC, Version 1.0
8/21

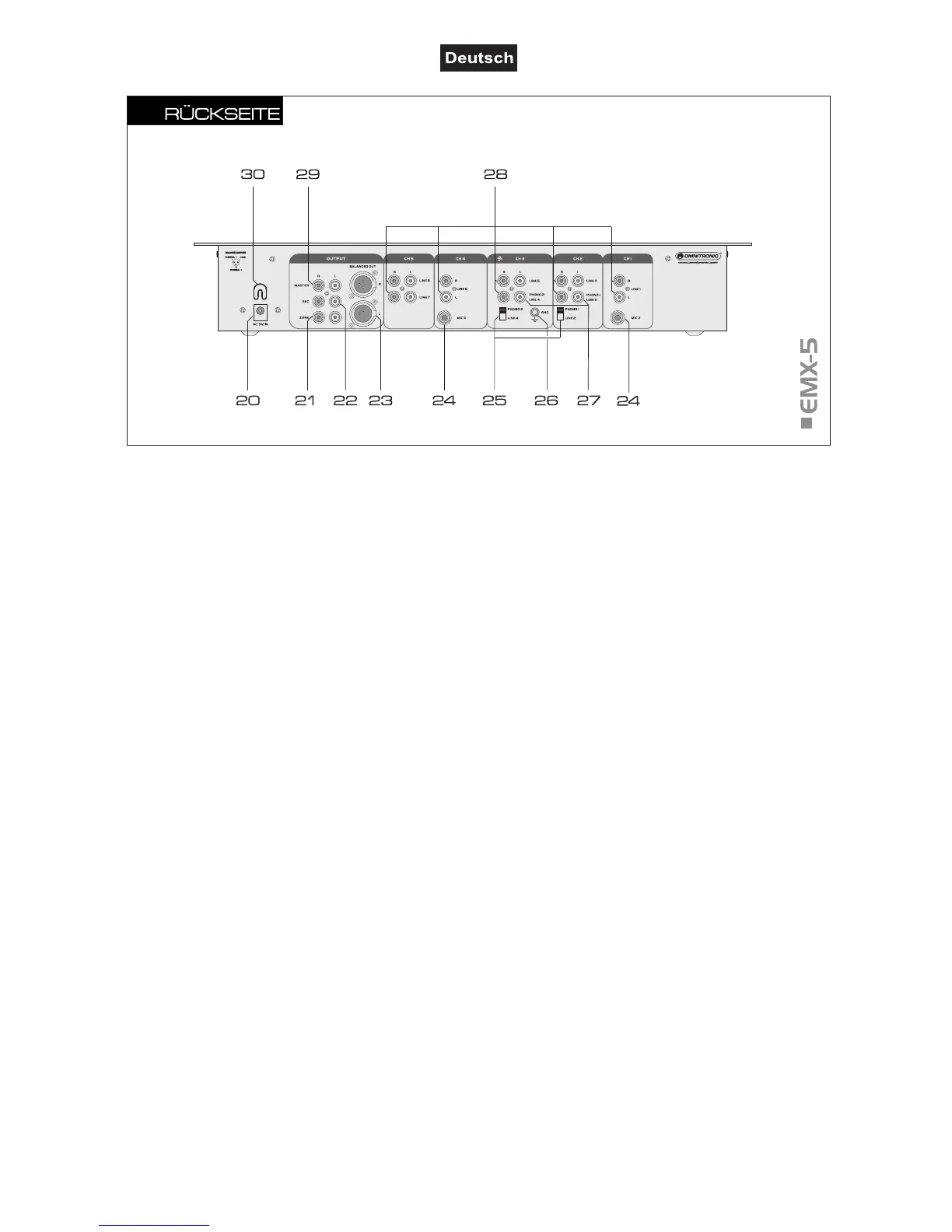

25 Eingangsumschalter
Schaltet die Phono-Eingänge auf Line-Eingang.
26 GND (Erdungsklemme)
Erdungsklemme für an den Kanälen 2 und 3 ange-
schlossene Plattenspieler.
27 PHONO-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 2 und Kanal 3 zum
Anschluss von Plattenspielern mit Magnettonabnehmer-
system.
28 LINE-Eingangsbuchsen
Stereo-Eingänge (Cinch) für die Kanäle 1-5 zum
Anschluss von Geräten mit Line-Pegel (z.B. CD/MP3-
Player).
29 Masterausgang, unsym.
Stereo-Masterausgang (Cinch, unsym.) zum Anschluss
an einen Verstärker.
30 Kabelklemme
20 AC-Buchse
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein.
21 ZONE-Ausgang
Stereo-Ausgang (Cinch) zum Anschluss eines weiteren
Verstärkers, z.B. für die Monitoranlage oder Nebenraum-
beschallung.
22 REC-Ausgang
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme-
gerätes. Der Aufnahmepegel wird den Ausgangsreglern
MASTER und ZONE nicht beeinflusst.
23 Masterausgang, sym.
Stereo-Masterausgang (3-pol XLR, sym.) zum Anschluss
an einen Verstärker.
24 Mikrofoneingänge
6,3 mm Klinkenbuchsen (sym.) für die Mikrofonkanäle
MIC 2 und MIC 3.
