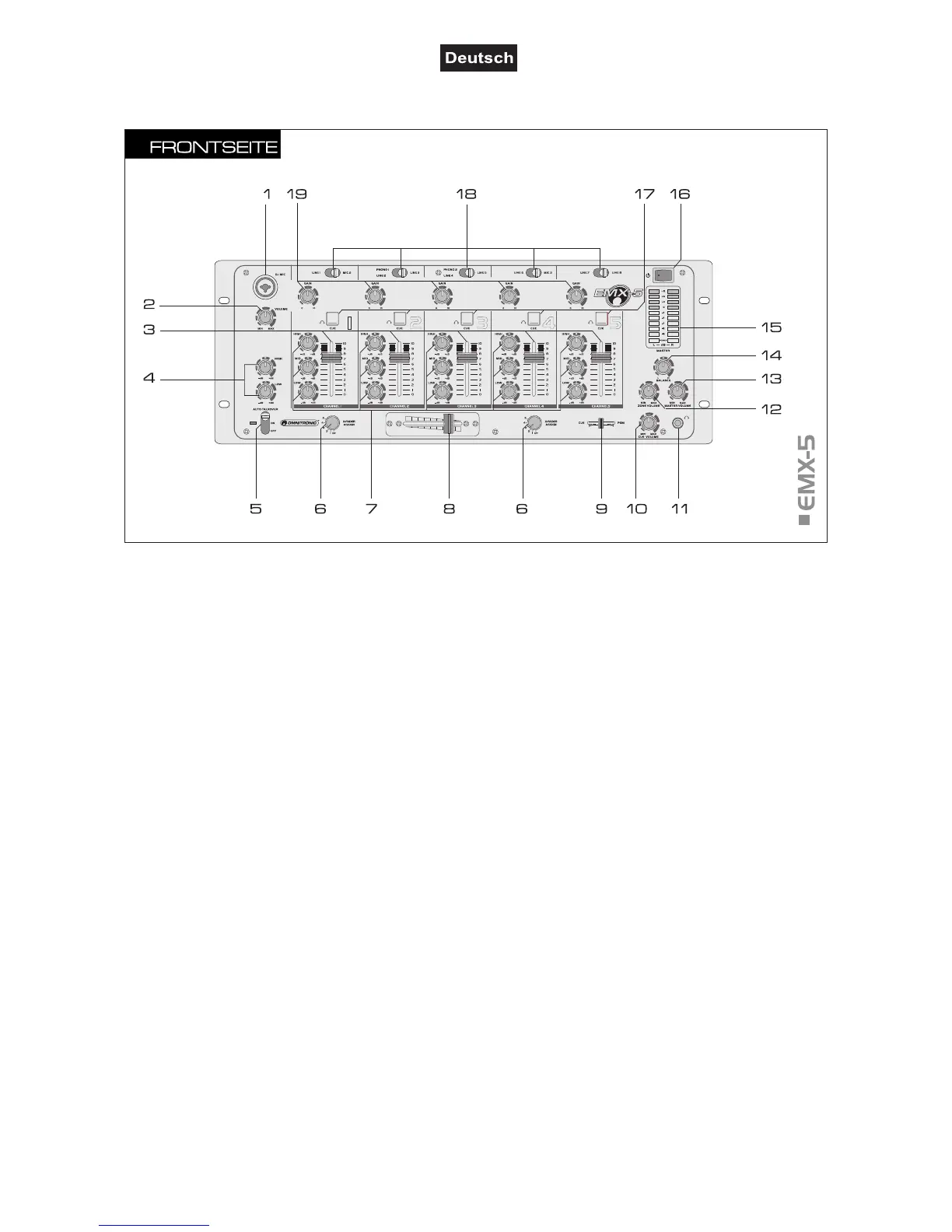

4.2 Bedienelemente und Anschlüsse
1 DJ-Mikrofon
Eingangsbuchse (sym.) für den Anschluss eines DJ-
Mikrofons über XLR- oder 6,3 mm Klinkenstecker.
2 Lautstärkeregler für das DJ-Mikrofon
3 Klangregler
2-fach Klangregelung für das DJ-Mikrofon: HIGH =
Höhen, LOW = Bässe.
4 Fader
Lautstärkeregler für Kanal 1-5.
5 DJ-Mikrofon-Umschalter
Umschalter (mit Kontroll-LED) für ein angeschlossenes
DJ-Mikrofon. Position AUTO TALKOVER (LED leuchtet):
automatische Pegelabsenkung (16 dB) der Kanäle 1-5
bei Durchsagen mit dem DJ-Mikrofon. Position ON (LED
leuchtet): DJ-Mikrofon ist eingeschaltet. Position OFF
(LED aus): DJ-Mikrofon ist ausgeschaltet.
6 Zuordungsschalter
Auswahl des Kanals für die Überblendfunktion mit dem
Crossfader. Wird die Überblendfunktion nicht benötigt,
stellen Sie beide Schalter auf "OFF".
7 Klangregler
3-fach Klangregelung für Kanal 1-5: HIGH = Höhen, MID
= Mitten, LOW = Bässe.
8 Crossfader
Überblendet zwischen zwei der Kanäle 1-5, die mit den
Zuordnungschaltern angewählt werden. In der Mittel-
stellung werden beide Kanäle gehört.
9 Cue/PGM-Fader
Wählt und überblendet das Abhörsignal für den
Kopfhörerausgang. Linke Position CUE: Der Pre Fader-
Pegel des Eingangskanals, dessen Taste Cue gedrückt
ist, wird abgehört. Rechte Position PGM: Das laufende
Musikprogramm wird vor den Ausgangsreglern abgehört.
10 Cue Volume
Lautstärkeregler für den Kopfhörerausgang.
11 Kopfhöreranschluss
6,3 mm Klinkenbuchse (sym.) zum Anschluss eines
Stereo-Kopfhörers.
12 Zone-Regler
Lautstärkeregler für den Ausgang ZONE.
13 Masterregler
Lautstärkeregler für das Summensignal an den Master-
ausgängen.
14 Balanceregler
Balanceregler für das Ausgangssignal der Buchsen
MASTER und ZONE.
15 LED-Pegelanzeige mit Betriebsanzeige
9-fache LED-Anzeige des Mastersignals im Bereich -18
dB bis +12 dB. Die Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des EMX-5 an.
16 Netzschalter
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des EMX-5 an.
17 Cue
Taste zum Vorhören des jeweiligen Kanals über einen
angeschlossenen Kopfhörer. Die Taste leuchtet, so dass
Sie sofort sehen welcher Kanal vorgehört wird.
18 Eingangsumschalter
Zur Auswahl der Eingangsquelle für die Kanäle 1-5.
19 Gain
Regelt die Eingangsverstärkung für die Kanäle 1-5.
