TAPE IN/TAPE OUT
W
enn Sie eine Aufnahme machen möchten, schließen Sie Ihr Cassettendeck oder Ihr Tonbandgerät bitte an
die TAPE OUT-Buchsen an. Der TAPE OUT-Pegel wird vom Main Mix-Fader nicht beeinflusst. Das
Ausgangssignal lässt sich über die Kanalfader, die Klangregler und den GAIN-Regler einstellen.
Über die TAPE IN-Buchsen können Sie das Tape-Signal zurückführen. Über den TAPE ON-Schalter lässt
sich das Tape-Signal zuschalten.

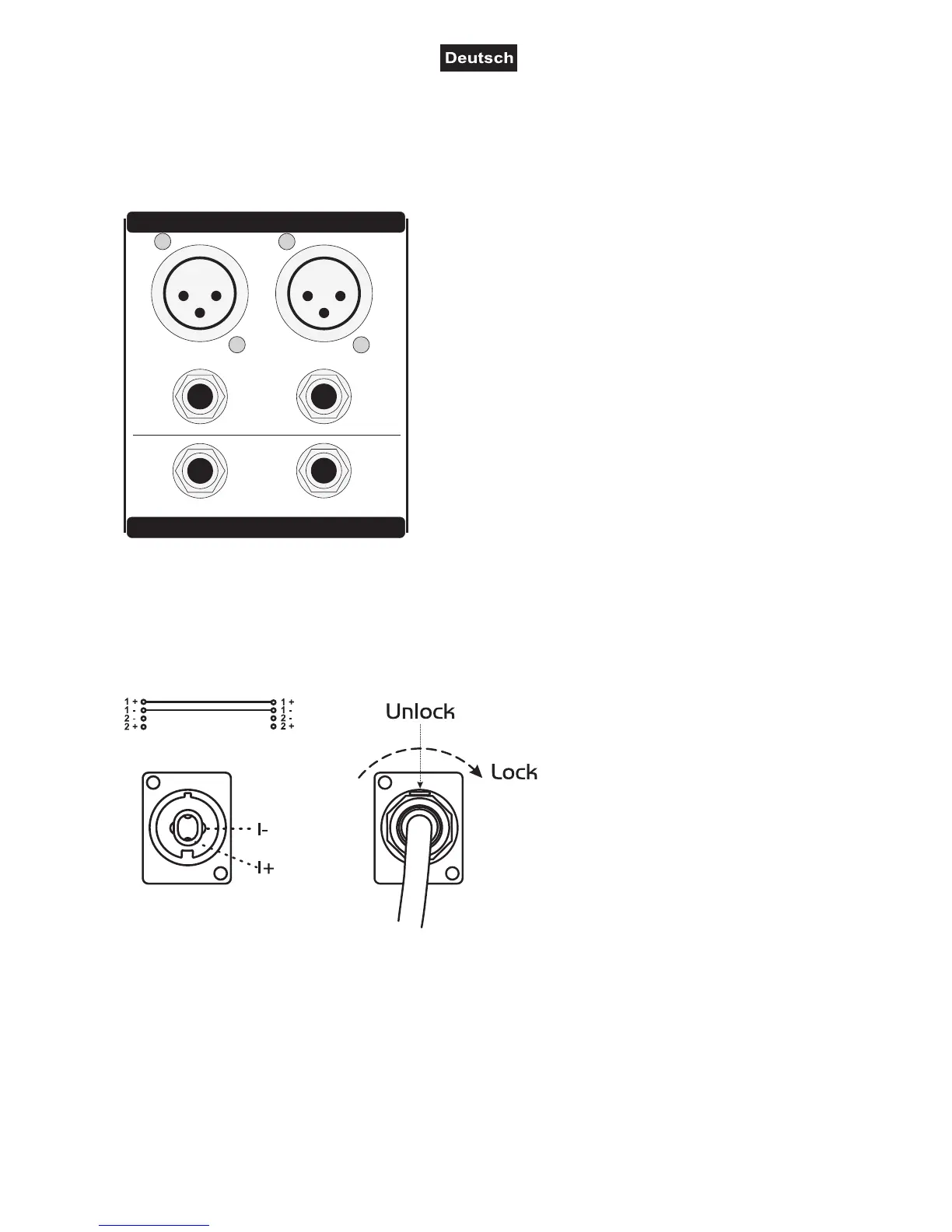

MAIN OUT
Der Main-Ausgang lässt sich entweder über zwei Klinken-
buchsen oder über die symmetrischen XLR-Einbaustecker
anschließen.
GROUP OUT
Über die GROUP OUT-Buchsen können Sie die Gruppen-
signale an einen Kopfhörerverstärker, z. B. für die Back-
ground-Sänger ausgeben. Der Signalpegel lässt sich über
den Gruppenfader einstellen.
Speaker Out
Ihre Lautsprecherbox ist mit 4-poligen, verriegelbaren Speaker-Buchsen ausgestattet. Zum Verriegeln der
Verbindung drehen Sie den Stecker nach rechts bis er einrastet. Zum Entriegeln drücken Sie die Entriege-
lungstaste und drehen den Stecker nach links.
Belegung Speaker-Buchse
MAINLEFT
M
AINRIGHT
GROUPOUT
G1 G2
