00047034.DOC, Version 1.0
8/19
5. INBETRIEBNAHME
5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Bedienpult. Achten Sie
bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten
vorhanden ist, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am
Gerät führen.
5.2 Anschlüsse
Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern
von Anschlüssen aus.
1. Schließen Sie die Stereo-Signalquellen an die entsprechenden Cinch-Eingangsbuchsen der Kanäle 1
und 2 an (weiße Buchse = linker Kanal, rote Buchse = rechter Kanal):
• Schließen Sie Geräte mit Line-Pegel-Ausgang (z.B. CD-Player) an die Buchsen LINE oder CD an.
• Schließen Sie Plattenspieler mit Magnettonabnehmersystem an die Buchsen PHONO an.

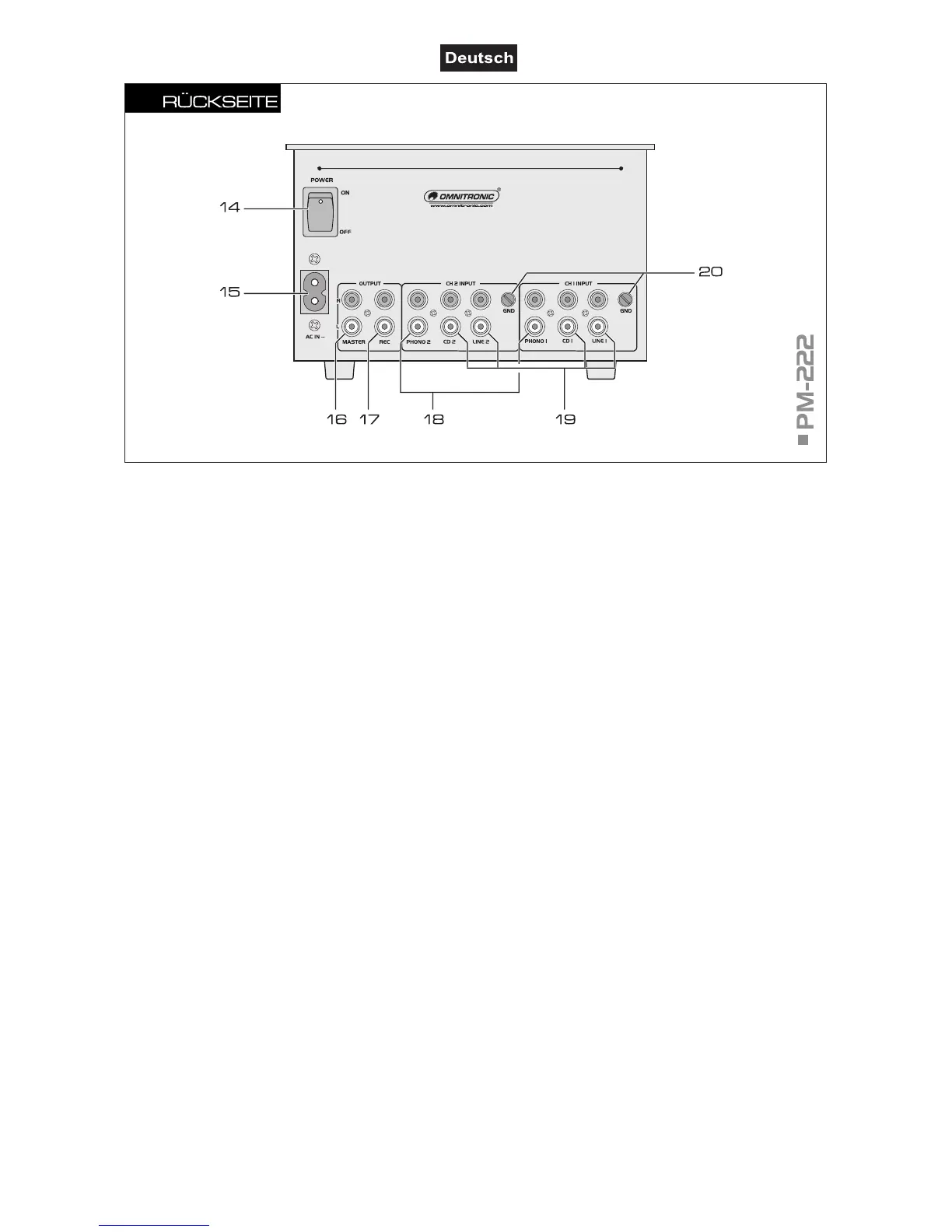

Phono-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
Anschluss von Plattenspielern mit Magnettonabnehmer-
system.
19 Line-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
Anschluss von Geräten mit Line-Pegel (z.B. CD-Player).
20 Erdungsklemmen
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.
Netzschalter
Schaltet das Gerät ein- und aus. Die frontseitige
Betriebsanzeige zeigt den eingeschalteten Zustand des
PM-222 an.
15 Netzanschluss
Stecken Sie hier die beiliegende Netzleitung ein.
16 Masterausgang
Stereo-Ausgang (Cinch) zum Anschluss an Verstärker
bzw. anderer Geräte mit Line-Pegel-Eingang.
17 Aufnahmeausgang
Stereo-Ausgang (Cinch) zum Anschluss eines Aufnahme-
geräts. Der Aufnahmepegel wird vom Masterregler nicht
beeinflusst.
