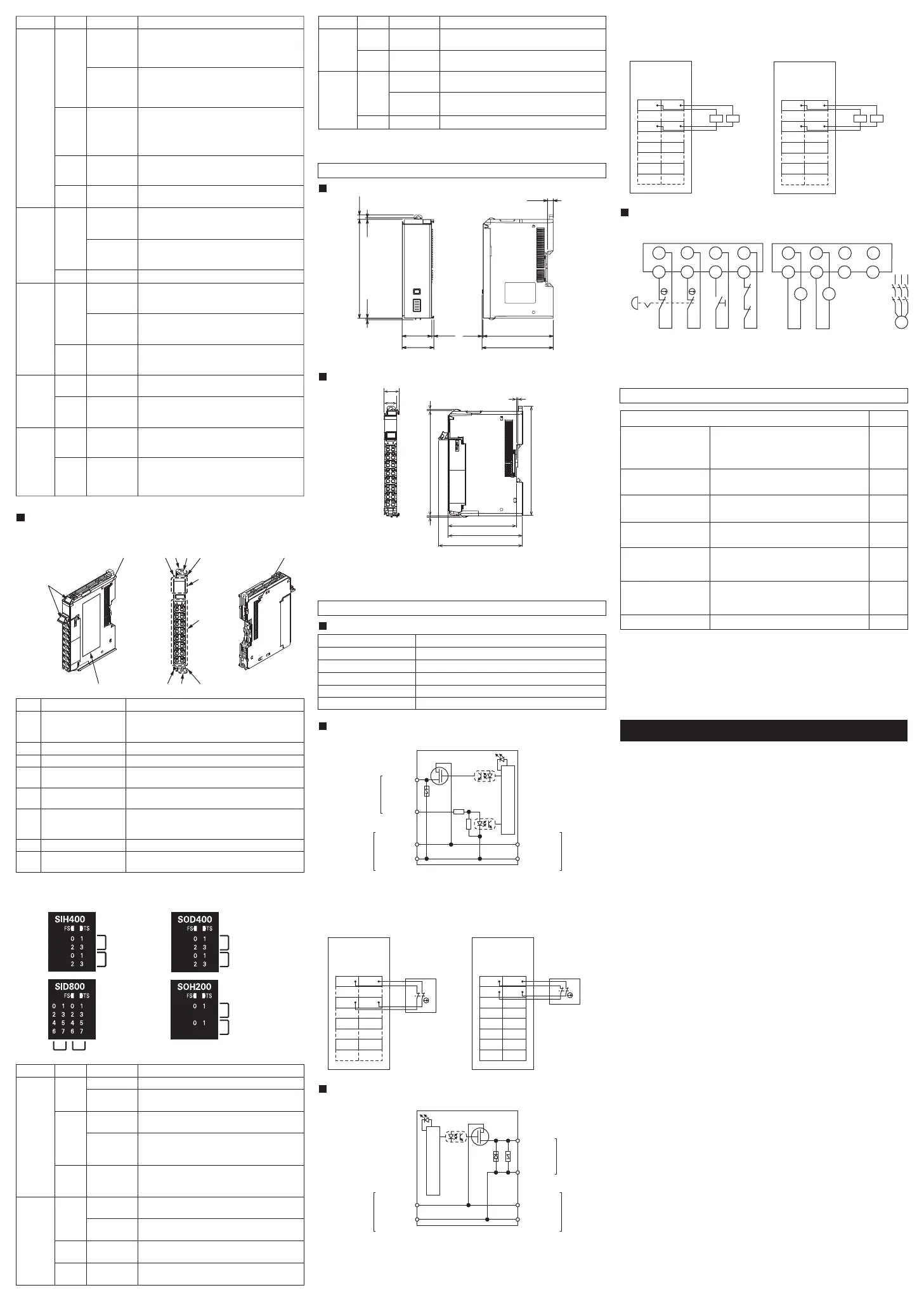

Omron NX-SID800

To Previous Page

Kat. No.

Model numaraları ve kılavuz adı

NX Serisi

İlgili Kılavuzlar

Güvenlik Kontrol Üniteleri makine güvenlik uygulamaları için

kullanılmasına rağmen Güvenlik Kontrol Ünitelerinin nasıl

kullanıldığında bağlı olarak gereken güvenlik seviyesine

ulaşılamayabilir. NX serisi Güvenlik Kontrol Ünitesi Kullanım

Kılavuzundaki Uyarılar bölümünün aşağıdaki kısımlarında

verilen uyarılara dikkat edin: 1) Bir Risk Değerlendirme Sistemi

Kurma, 2) Koruyucu Önlemler, 3) Güvenlik Ürünlerinin Rolü, 4)

Güvenlik Ürünlerini Kurma, 5) Yasa ve Düzenlemelere Uyma, 6)

Kullanım Önlemlerine Uyma ve 7) Cihazları ve Ekipmanı

Aktarma.

Ayrıca, kullanacağınız tüm Ünitelerin kılavuzlarına bakınız.

Kullanim uygunluğu

Not: Belirtimler önceden haber verilmeden değiştirilebilir.

İletişim:

(Üretici)

(1) Dahili Devreler

(2) Terminal Bağlantısı Şeması ve Tesisat Örneği

Boyutlar

Dahili Devreler ve Tesisat

Renk

Gösterge

Durum

Yeşil

(FSoE

Durumu)

Yanıyor.

[NX-SL3



00 için] Tüm FSoE bağlantıları

kuruldu ve herhangi bir Güvenlik CPU Ünitesi

işlevinde hata yok.

[NX-SL5



00 için] Tüm FSoE bağlantıları kuruldu.

Yanıp sönüyor

(1 sn’lik

aralıklarla)

Kırmızı

[NX-SL3



00 için] Bir veya birden fazla FSoE

bağlantısı kurulmadı veya şu an kuruluyor ve

herhangi bir Güvenlik CPU Ünitesi işlevinde hata yok.

[NX-SL5



00 için] FSoE bağlantıları kuruluyor.

Yanıp sönüyor

(1 sn’lik

aralıklarla)

Yeşil/

Kırmızı

[NX-SL3



00 için] Bir FSoE iletişim hatası, program

çalıştırma hatası veya güvenlik uygulamasıyla

ilişkilendirilen başka bir küçük hata meydana geldi.

[NX-SL5



00 için] Bir FSoE iletişim hatası

meydana geldi.

1 sn’lik

aralıklarla

değişir

[NX-SL3



00 için] Güvenlik uygulama verisi

depolanmadı.

Yanmıyor.

Güç sağlanmıyor, FSoE iletişim, çalıştırılmadı veya

ciddi bir hata meydana geldi.

Kırmızı Yanıyor

Güvenlik programı, CIP Güvenlik iletişimi ve FSoE

iletişimi, çalışan program veya ayarlar nedeniyle

durdu ve bu da bir hataya neden oldu.

Yanıp sönüyor

(1 sn’lik

aralıklarla)

Çalışan programda yerel hata meydana geldi.

Yanmıyor Çalışan programda veya ayarlarda hata yok

Yeşil

Yanıyor. Bir güvenlik programının çalıştırılması devam

ediyor (çalışma ÇALIŞTIR modunda veya

AYIKLA modunda (ÇALIŞTIR) devam ediyor).

Yanıp sönüyor

(1 sn’lik

aralıklarla)

Başlatma devam ediyor (güç kaynağının

açılmasından ÇALIŞTIR veya PROGRAM

modu girilene kadar).

Yanmıyor. Çalışma PROGRAM modunda veya AYIKLA

modunda (DURDU) devam ediyor veya ciddi

bir hata meydana geldi.

Sarı

Yanıyor. Çalışma AYIKLA modunda devam ediyor.

(hata ayıklama işlevi çalıştırılabilir)

Yanmıyor. Çalışma AYIKLA modu dışında bir modda

devam ediyor veya ciddi bir hata meydana

geldi. (hata ayıklama işlevi çalıştırılamaz)

Sarı

Yanıyor. Güvenlik onaylamasının çalıştırılmasından

gelen güvenlik uygulama verileri, silinmeyen

bellekte depolandı.

Yanmıyor.

Güvenlik onaylamasının çalıştırılmasından

gelen güvenlik uygulama verileri, silinmeyen

bellekte depolanmadı veya ciddi bir hata

meydana geldi.

Renk

Gösterge

Açıklama

Durum

Sarı Yanıyor Güvenlik giriş/çıkış terminali açık ve hiç hata

yok.

Yanmıyor Güvenlik giriş/çıkış terminali kapalı ve bir hata

meydana geldi.

Kırmızı Yanıyor

Yanıp sönüyor

(1 sn’lik aralıklarla)

İkili kanal I/O’sunun diğer kanalının güvenlik

giriş/çıkış terminalinde bir hata meydana geldi.

Yanmıyor

Güvenlik giriş/çıkış terminalinde bir hata

meydana geldi.

Güvenlik giriş/çıkış terminalinde hata yok.

Açıklama

*1. NS ve P ERR, NX-SL3300/SL3500 için verilmez.

*1. Si4 ila Si7, NX-SIH400 için verilmez.

*1. So2 ila So3, NX-SOH200 için verilmez.

*1. Lot numarası Aralık 2014 olan Ünitelerin boyutu 1,35 mm’dir.

*2. DIN Rayının takma yüzeyinden Güvenlik I/O Ünitesinin ön yüzeyine kadar boyut.

Terminaller

I/O güç kaynağı 0 V

Kullanılmıyor (Bağlamayın)

Si0 - Si7

Giriş terminalleri

So0 - So3 Çıkış terminalleri

T0 - T1 Test çıkış terminalleri

Fonksiyon

(2) Terminal Bağlantısı Şeması ve Tesisat Örneği

Aşağıdaki bölüm her bir göstergenin belirtimlerini açıklar.

(2) I/O Göstergeleri

İşaretçi takma konumu

Harf

Adı

İşaretçilerin takıldığı konumlar. OMRON tarafından

yapılan işaretçiler fabrika ayarı için takılır. Piyasada

satılan işaretçiler de takılabilir.

NX bara konektörü Bu, NX serisi bara konektörüdür.

Ünite bağlantı kılavuzları

Bu kılavuzlar iki Üniteyi bağlamak için kullanılır.

Üniteyi çıkarmak için

çıkıntılar

Üniteyi çıkarırken tutulacak çıkıntılar.

Göstergeler

Göstergeler Güvenlik Giriş/Çıkış Ünitesinin mevcut çalışma

durumunu veya sinyal giriş/çıkış durumunu gösterir.

(2) I/O Göstergeleri bölümüne bakınız.

Terminal bloğu

Terminal bloğu harici cihazları bağlamak için kullanılır.

Ünite belirtimleri Güvenlik Giriş/Çıkış Ünitesinin belirtimleri burada

verilmiştir.

DIN rayı montaj

çengelleri

Bu çengeller NX Ünitesini bir DIN Rayına monte

etmek için kullanılır.

Fonksiyon

*1. Alt anahtarlar, NX-SL3300/SL3500 için verilmez.

Si0 ila Si3: Güvenlik giriş terminalleri

T0, T1: Test çıkış terminalleri

Si0 ila Si7: Güvenlik giriş terminalleri

T0, T1: Test çıkış terminalleri

So0 ila So1: Güvenlik çıkış terminalleri

IOG: I/O güç kaynağı 0 V

So0 ila So3: Güvenlik çıkış terminalleri

IOG: I/O güç kaynağı 0 V

Birim: mm

Ünite 2 (NX-SIH400) Ünite 3 (NX-SOD400)

NX serisi Güvenlik Giriş/Çıkış Ünitesinin görünümü aşağıda gösterilmiştir. Lütfen her

parçanın adını ve işlevlerini kontrol edin.

Güvenlik Giriş/Çıkış Ünitesi

(2,1)

1,1

5,8

(72,1)

32,1

4,5

1,51,5

104,5

14,1

65,2 *

12,0

1,5 1,5

0,55 *

Terminal İşaretleri

(1) Dahili Devreler

Güvenlik Giriş Ünitesi

Dahili Devreler

T0 - 1

Terminal bloğu

Si0 - 7 *

I/O güç

kaynağı +

I/O güç

kaynağı -

NX bara

konektörü

(sol)

I/O güç

kaynağı +

I/O güç

kaynağı -

NX bara

konektörü

(sağ)

Güvenlik Çıkış Ünitesi

Dahili Devreler

So0 - 3 *

Terminal

bloğu

I/O güç

kaynağı +

I/O güç

kaynağı -

NX bara

konektörü

(sol)

I/O güç

kaynağı +

I/O güç

kaynağı -

NX bara

konektörü

(sağ)

I/O Tesisat Örneği: Manuel Sıfırlamalı Acil Durdurma (Çift Kanal)

S1: Acil durdurma düğmesi

S2: Sıfırlama anahtarı

KM1, KM2: Kontaktörler

M: Motor

Renk

Gösterge

Yeşil

Ünite normal çalışıyor.

Kırmızı

Durum

Yanıyor

Başlatma devam ediyor veya I/O dağıtma

bilgisi verileri Sysmac Studio’dan indiriliyor.

Yanıp sönüyor

(1 sn’lik aralıklarla)

Bir NX barası iletişim hatası, I/O dağıtım bilgisi

veri hatası veya NX barasıyla ilişkilendirilen başka

bir düzeltilebilir küçük hata meydana geldi.

Yanmıyor • Ünite güç kaynağı yok

• Ünite yeniden başlatılıyor

• Başlatma işleminin başlaması bekleniyor

YeşilFS

(FSoE

Durumu)

Yanıyor

FSoE bağlantıları kuruldu ve herhangi bir

Güvenlik I/O Ünitesi işlevinde hata yok.

Yanıp sönüyor

(1 sn’lik aralıklarla)

Kırmızı

FSoE bağlantıları kuruluyor.

Yanıp sönüyor

(1 sn’lik aralıklarla)

Bir FSoE iletişim hatası, güvenlik giriş/çıkış terminali

hatası veya başka bir küçük hata meydana geldi.

Yanmıyor Güç sağlanmıyor veya ciddi bir hata meydana

geldi.

Yanıp sönüyor

(2 sn’lik aralıklarla)

Yanıyor Bir donanım hatası, WDT hatası veya başka

bir kritik hata meydana geldi.

Açıklama

(1) Parça Adları

Güvenlik Giriş

Ünitesi

Güvenlik Anahtarı

Güvenlik Çıkış

Ünitesi

Güvenlik Giriş

Ünitesi

Güvenlik Anahtarı

Güvenlik Çıkış

Ünitesi

Bölge Müdürlükleri

(AB’de ithalatçı)

―

P ERR

RUN

DEBUG

VALID

(C)(D)

(H)

(G)

(F)

(C)

(A)

(E)

(C)(E)

(C)

(B)

(A)

(B)

(C)

(E)

(F)

(G)

(H)

(D)



NX-SIH400/SID800/SOH200/SOD400

IN ERR

OUT

OUT ERR

OUT

OUT ERR

―

IN/OUT

ERR

―

NX-SL3300/SL3500/SL5500/SL5700

NX-SIH400/SID800, NX-SOH200/SOD400

100



NX-SIH400



NX-SID800

NX-SID800NX-SIH400

Si0

A1 B1

A8 B8

Si1

T0 T1

Si2 Si3

T0 T1

Si4 Si5

T0 T1

Si6 Si7

T0 T1

Si0

A1 B1

A8 B8

Si1

T0 T1

Si2 Si3

T0 T1



NX-SOH200



NX-SOD400

NX-SOH200 NX-SOD400

So0

A1 B1

A8 B8

So1

L L

IOG IOG

NC NC

So0

A1 B1

A8 B8

So1

L L

IOG IOG

So2 So3

IOG IOG

KM1 KM2

KM1

KM2

KM1

KM2

Si0 Si1 Si2 Si3

T0 T1 T0

So0 So1 So2 So3

IOG IOG IOG IOG

W519

Z395

W523

W525

NX-ECC201

NX-SL5



NX-SID/SIH



NX-SOD/SOH



NX-CSG



Z930

NX-SL



NX-SID



/NX-SIH



NX-SOD



/NX-SOH



Z931

NX-SL



NX-SID



/NX-SIH



NX-SOD



/NX-SOH



W504

SYSMACSE2



NX-PD/PF/PC



NX-TBX



OMRON Corporation

Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530 JAPAN

Tel:(81)75-344-7093 / Fax:(81)75-344-8197

OMRON ELECTRONICS LLC

2895 Greenspoint Parkway, Suite 200

Hoffman Estates, IL 60169 U.S.A.

Tel: (1) 847-843-7900

Fax: (1) 847-843-7787

OMRON (CHINA) CO., LTD.

Room 2211, Bank of China Tower,

200 Yin Cheng Zhong Road,

Pu Dong New Area, Shanghai,

200120, China

Tel: (86) 21-5037-2222

Fax: (86) 21-5037-2200

OMRON EUROPE B.V.

Wegalaan 67-69, 2132 JD Hoofddorp

The Netherlands

Tel: (31)2356-81-300

Fax: (31)2356-81-388

OMRON ASIA PACIFIC PTE. LTD.

438B Alexandra Road, #08-01/02

Alexandra Technopark,

Singapore 119968

Tel: (65) 6835-3011

Fax: (65) 6835-2711

www.ia.omron.com

Omron Companies, Alıcının uygulamasında veya Ürünün

kullanımında Ürünün kombinasyonu için geçerli olan herhangi

bir standart, yasa veya düzenlemeye uymaktan sorumlu

tutulamaz. Alıcının isteği üzerine Omron, Ürün için geçerli

derecelendirmeleri ve kullanım sınırlamalarını tanımlayan

geçerli üçüncü taraf sertifika belgelerini sağlayacaktır. Bu

bilgiler, ürünün nihai ürün, makine, sistem veya başka bir

uygulama veya kullanım ile birlikte uygunluğunun tam olarak

belirlenmesi için tek başına yeterli değildir. Alıcının uygulaması,

ürünü veya sistemi ile ilgili olarak belirli Ürünün uygunluğunu

belirlemekten Alıcı tek başına sorumlu olacaktır. Alıcı her

durumda başvuru sorumluluğunu üstlenecektir.

BİR BÜTÜN OLARAK SİSTEMİN RİSKLERİ ELE ALMAK İÇİN

TASARLANDIĞINDAN EMİN OLMADAN VE OMRON

ÜRÜNLERİNİN, GENEL EKİPMAN VEYA SİSTEM İÇİNDE

AMAÇLANAN KULLANIM İÇİN UYGUN ŞEKİLDE

DERECELENDİRİLMESİNİ VE KURULUMUNU SAĞLAMADAN

CAN VE MAL İÇİN CİDDİ RİSK İÇEREN BİR UYGULAMADA

VEYA BÜYÜK MİKTARLARDA ÜRÜNÜ ASLA KULLANMAYIN.

IOG
