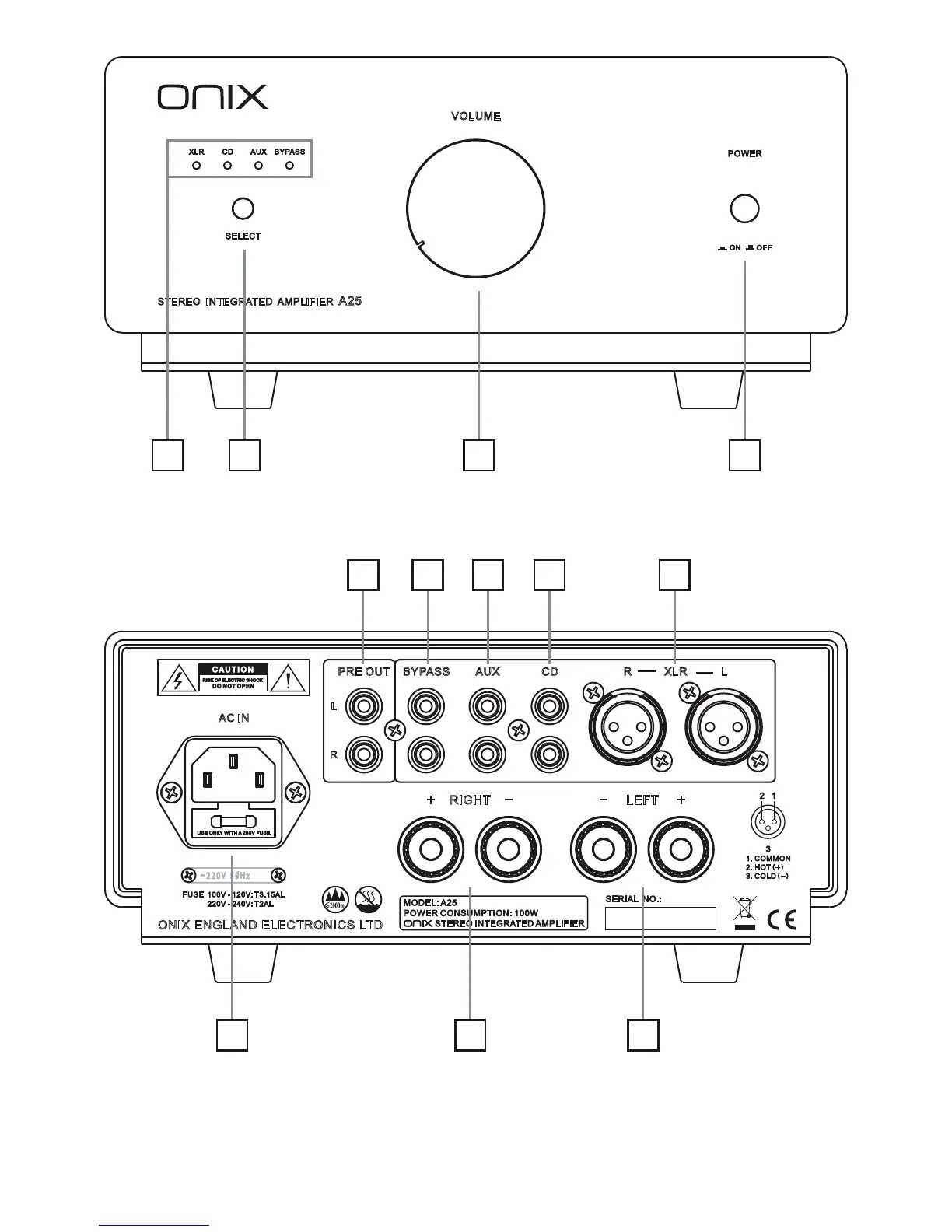

1. Signal input indicator
2. Input selector
3. Volume knob
4. Power switch
4
VOLUME
POWER
ON OFF
SELECT
CD AUXXLR BYPASS
STEREO INTEGRATED AMPLIFIER
A25
1
4
3
2
1. Power input socket with fuse
2. PRE OUT audio-out jack
3. BYPASS for using the amplier as a nal
power (not using the stage preamplier)
4. AUX audio-in jack
5. CD audio-in jack
6. XLR audio-in jack
7. Right channel sound box terminal
8. Left channel sound box terminal
USE ON LY WI TH A 2 50V F USE
~ /2 2 0 V 5 0 H z
RIGHT LEFT
FUSE 100V - 120V: T3.15AL
220V - 240V: T2AL
AC IN
MODEL: A25
POWER CONSUMPTION: 100W
STEREO INTEGRATED AMPLIFIER
SERIAL NO.:
2 1
3
1. COMMON
2. HOT
3. COLD
PRE OUT BYPASS AUX CD XLRR L
L
R
ONIX ENGLAND ELECTRONICS LTD
1
2
7
6
4
3
5
8
