Onkyo ABX-N300 Manuel D'Instructions

Es-11

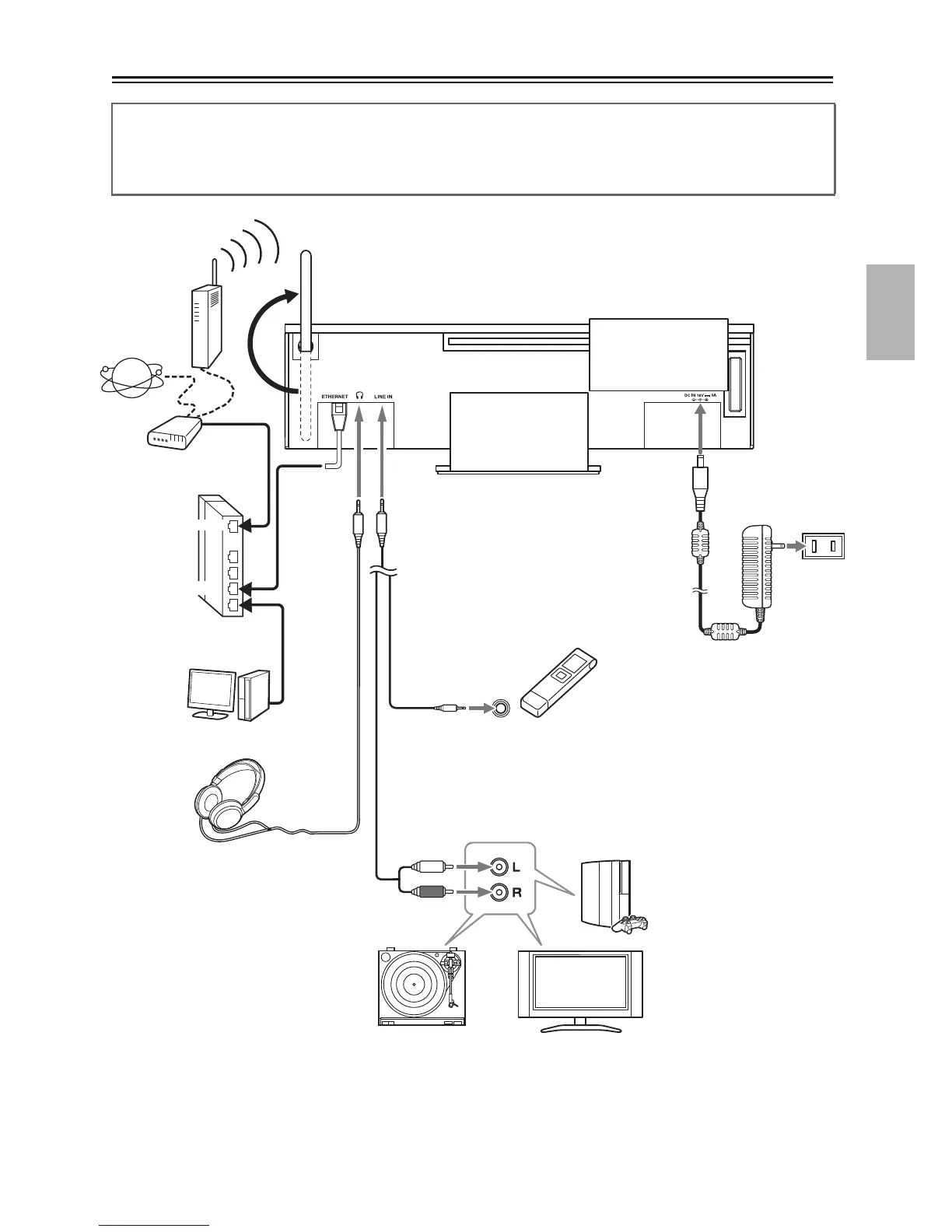

Conexiones
Precaución
Si conecta un jack de auriculares de otro dispositivo en la toma LINE IN del ABX-N300, primero deberá ajustar el
volumen del dispositivo conectado.
Antes de efectuar las conexiones
• Esta ilustración es sólo un ejemplo. El método de conexión es el mismo incluso si está utilizando otros dispositivos.
Asegúrese de leer también el manual del propietario del dispositivo que esté conectando.
• No conecte el adaptador de CA hasta que haya realizado todas las conexiones.
Despliegue la antena si está
efectuando una conexión
inalámbrica con la red.
Enrutador
Mini clavija estéreo
Conecte los jacks de salida de audio de su
dispositivo externo con la toma LINE IN. El
ABX-N300 utiliza un mini-jack estéreo.
Utilice un cable de los disponibles en el
comercio apropiado para los jacks del
dispositivo que está conectando.
* Utilice un cable de conexión que no contenga
un resistor incorporado.
Toma de
auriculares o toma
de salida de audio
Mini clavija
estéreo
Reproductor
portátil de audio,
etc.
* Si el volumen no es
suficiente, suba el
volumen del
dispositivo
conectado.
Toma RCA
Blanco
Rojo
Jacks de salida
de audio
analógico
Consola de juegos
Tocadiscos con
ecualizador incorporado
Televisor
Adaptador de CA
incluido
Precaución
Utilice únicamente el
adaptador de CA
incluido. No utilice el
adaptador de CA incluido
con ningún otro
dispositivo. Hacerlo
podría provocar un
funcionamiento
defectuoso o accidentes.
Ordenador
Auriculares
Módem
Internet
Enrutador LAN
inalámbrico
WAN
LAN
Mini
clavija
estéreo

Onkyo ABX-N300 Specifications

Power

power supply	AC 100 V-240 V, 50/60 Hz
power consumption	38 W
stand-by power consumption	0.7 W

Amplifier

power output	2ch × 10 W
resistance	6 Ω
frequency	1 kHz

Speakers

type	Full-Range bass reflex
unit	6 cm cone
shielding	magnetically shielded

Weight and Dimensions

dimensions	430 × 131 × 148 mm
weight	2.6 kg
