Seguir los siguientes pasos:
Pulsar la tecla ”Prog” y aparece en pantalla la flecha que indica los días de
la semana en la posición 1 (lunes), con las teclas ó se elige cualquiera
de los programas para ese día. Pulsando ”Ok” se valida el dato y la flecha
pasa al 2 (martes) realizando la misma operación para asignarle el programa
a ese día. Esta operación se repite para cada día de la semana hasta que
validando el domingo aparece en pantalla ”S1” y automáticamente --:-- para
introducir la hora del apagado del programa P2. El dato a introducir aparece
parpadeando. Introducimos la hora y validamos con ”Ok” después los minu-
tos y volvemos a validar con la tecla ”Ok”, aparece en pantalla ”S2” y auto-
máticamente --:-- realizamos la misma operación y repetimos para S3 y S4.
Si durante la programación se asigna --:-- a S1, S2, S3 ó S4 esta maniobra no
se realiza. Para ello se pulsan simultáneamente las teclas ó .
Por ejemplo, si S1 (ó S3) se dejan con --:--, el circuito C1 no se encenderá
hasta S2 (ó S4). Del mismo modo si S2 (ó S4) se dejan con --:-- el circuito C1
apagará en S1 (ó S3) y no volverá a encender hasta el siguiente ocaso.
PROGRAMACIÓN ESPECIAL:
Esta función asigna automáticamente el programa PH a los próximos días
(hasta 99) sin necesidad de modificar la programación semanal, iniciándose a
las 0 horas del día siguiente y apareciendo ”H” en el display.
Se accede pulsando la tecla ”H” y aparece en pantalla ”00” y ”H” con las teclas
ó se introduce el número de días que queremos que permanezca con el
programa PH. En funcionamiento normal pulsar ”H” para ver los días que que-
dan en programación especial.
CONMUTACIÓN MANUAL:
Permite activar/desactivar los circuitos manualmente sin modificar el progra-
ma. Se realiza mediante las teclas C1 para el circuito 1 y C2 para el circuito
2. Una pulsación corta cambia el estado hasta la próxima maniobra automáti-
ca contraria.
CARACTERÍSTICAS TÉCNICAS:
Alimentación: Según indicación en el aparato
Poder de ruptura: 16 (2) A 250 V~
Cargas máximas recomendadas:
Lámparas incandescentes: 2.500 W
Fluorescentes compensados: 920 W 100 µ F
Fluorescentes sin compensar: 1.200 W
Halógenas Baja Tensión: 500 VA
Halógenas 230V: 2.500 W
Lámparas Bajo Consumo: 800 W
Consumo propio: 8 VA
Material de Contacto: AgSnO
2
Reserva de Marcha: 6 años por pila de Litio a 23°C
Tipo de Memoria: No volátil para datos programados
Precisión de Maniobra: Al segundo
Precisión de Marcha: ≤ 1 segundo/día a 20°C
Ajuste Astronómico: Semanal
Temperatura de Funcionamiento: -10°C a +45°C
Tipo de Protección: IP 20 según EN 60 529
Clase de Protección: II según EN 60 335 en condiciones
de montaje correctas
Tipo de Acción: Tipo 1B, 1S, 1T y 1U
Situación de contaminación Normal

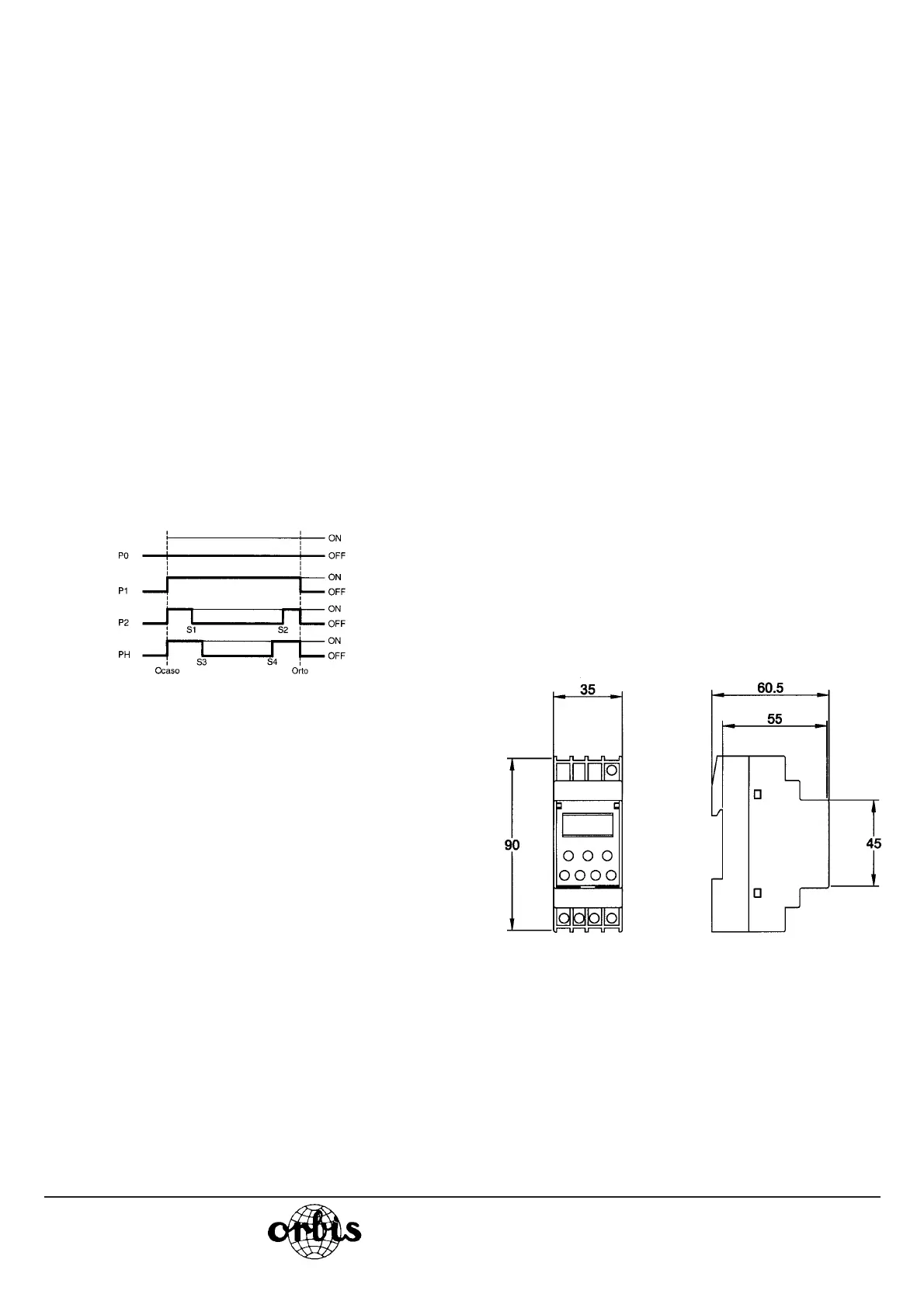

DIMENSIONES EXTERIORES:
El ASTRO NOVA sale de fábrica programando en la zona ”09” y con una
corrección de 01h 36 minutos en encendido y apagado. Si estos datos no son
los deseados o se hubiera realizado una puesta a cero, en cuyo caso apare-
cerá: zona A01 y corrección 00:00, siga los siguiente pasos:
Pulsar ”AST”. Con las teclas ó seleccionamos el área del mapa donde
se realiza la instalación. Se valida el dato pulsando la tecla ”Ok” y aparece la
corrección para la activación (ocaso). Con las teclas ó se selecciona la
deseada. Pulsando de nuevo ”Ok” validamos cada dato y aparece la correc-
ción para la desactivación (orto). Con las teclas ó se selecciona la dese-
ada, pulsando ”Ok” para validar los datos.
Las correcciones del mapa de cobertura están calculadas para un horario de
invierno (GMT + 1) y de verano (GMT + 2). En aquellos países cuya hora ofi-
cial sea diferente a las citadas anteriormente deberá realizarse la corrección
horaria oportuna.
VISUALIZACIÓN DE PRÓXIMA MANIOBRA (ORTO U OCASO):
Estando el aparato en funcionamiento normal al pulsar la tecla ”Ok” se visua-
liza la hora de la próxima maniobra sea orto u ocaso según corresponda.
PROGRAMACIÓN DE ”C1”
Existen 4 programas denominados P0, P1, P2 y PH asignables al circuito C1,
cuyo funcionamiento es el siguiente:
• P0: Toda la noche desconectado.
• P1: Toda la noche conectado, desde el ocaso hasta el orto.
• P2: Programa con apagado durante la noche. Conecta al ocaso, des-
conecta en S1, conecta en S2 y desconecta al orto.
• PH: Programa con apagado durante la noche. Conecta al ocaso, des-
conecta en S3, conecta en S4 y desconecta al orto.
CONMUTACIÓN PERMANENTE:
Permite activar/desactivar los circuitos manualmente sin modificar el pro-
grama. Se realiza mediante las teclas C1 para el circuito 1 y C2 para el
circuito 2.
Una pulsación larga deja el circuito correspondiente en estado perma-
nente sin permitir ninguna maniobra automática o programada. Otra
nueva pulsación larga elimina el estado permanente. Con el circuito en
estado permanente una pulsación corta cambia la posición del circuito
y la mantiene en estado permanente.
El estado permanente se indica mediante un punto en la pantalla delan-
te de la indicación del estado del circuito (• On / conectado) ó (• Off /
desconectado).
