Pulsando “C” repetidamente volvemos al funcionamiento normal.
Si deseamos borrar el contador desde la pantalla en el que se mues-
tran las horas de activación pulsamos “OK“ y se muestra en la panta-
lla CONT C1 BORRAR, pulsando nuevamente “OK“ la pantalla mues-
tra BORRAR C1 SI, elegimos con Δ y ∇ SI o NO y validamos con
“OK“. Pulsando repetidamente la tecla “C” volvemos al modo normal.
MODO HORARIO 12 (AM - PM) o 24 HORAS
Podemos elegir visualizar la pantalla en formato AM : PM o 24 horas.
Desde funcionamiento normal pulsamos “OK“ y con Δ y ∇ buscamos
EXTRAS 12/24H, dentro de este menú elegimos 12H o 24H y valida-
mos con “OK“. Pulsando repetidamente la tecla “C” volvemos al fun-
cionamiento normal. En caso de haber elegido la opción 12H aparece
en pantalla AM:PM dependiendo de la hora actual.
PROGRAMACIÓN CICLOS
Ciclo es una secuencia de maniobras repetitivas. Cada ciclo progra-
mado ocupa 2 espacios de memoria (PROG X y X+1), antes de pro-
gramar comprobar que el programa siguiente al seleccionado esta
vacío, si dicho programa estuviera ya programado en la pantalla no
aparecerá la opción CICLO. No se permiten ciclos en PROG 50.
Entrando en MENU PROGRAMA pulsamos “OK“ y con las teclas
Δ y ∇ elegimos un programa (PROG XX), pulsando nuevamente “OK“
aparece en pantalla PROG PROGRAMAR, validamos con “OK“ y apa-
rece C1:ON, con las teclas Δ y ∇ seleccionamos CICLO y pulsando
“OK“ aparece en pantalla DIA INI LU : SI (día de inicio del ciclo), si
deseamos que el ciclo se inicie el lunes pulsamos “OK“, si no, pulsan-
do las teclas Δ y ∇ aparece en pantalla DIA INI LU: NO pulsamos “OK“
para aceptar y se repite esta operación el resto de días de la semana
que iremos seleccionando y validando de la misma forma.
Una vez elegidos los días hay que seleccionar la hora de inicio del
ciclo. Con las teclas Δ y ∇ introducimos el dato y validamos con “OK“.
Igualmente introducimos el minuto de inicio del ciclo, al validar con
“OK“ aparece en pantalla DIA FIN LU : SI (día de finalización del ciclo)
repetimos las mismas operaciones para introducir los días, horas y
minutos de finalización del ciclo.
Seguidamente programamos el tiempo de conexión (TIEMPO ON ) del
ciclo, introduciendo los datos de horas y minutos ( máximo 23horas 59
minutos) y seguidamente el tiempo de desconexión (TIEMPO OFF) del
ciclo en horas y minutos (máximo 23 horas 59 minutos).
No se deben programar ciclos que se solapen ya que durante la eje-
cución de un ciclo no se realizará el inicio de otro.
En el cronograma los ciclos se muestran como un ON desde su inicio
a la finalización.
CARACTERÍSTICAS TÉCNICAS
Alimentación: Según indicación en el
aparato
Poder de ruptura: 16 (10)A/250V
Cargas máximas recomendadas:
Lámparas incandescentes 3000 W
Fluorescentes sin compensar 1200 W
Fluorescentes compensados 1200 W 150μF
Halógenas baja tensión 1000 VA
Halógenas (230V.) 2500 W
Lámparas bajo consumo 10X23 W
Contacto: AgSnO
2
conmutado
Consumo propio: 6VA (1W aprox)
Tipo de acción: Tipo 1B, 1S, 1T y 1U.
Espacios de Memoria: 50
Tipos de maniobras. ON OFF
PULSOS (de 1 a 59
segundos)
CICLOS (de 1 minuto
a 23 horas 59 minutos,
en tiempos de
ON o de OFF)
Precisión de maniobra: Al segundo
Precisión de marcha: ≤ ± 1s/ día a 23°C
Reserva de marcha: 5 años sin alimentación
(Pila de Litio)
Temperatura de funcionamiento: De -10°C a +45°C
Tipo de protección: IP 20 según EN 60529
Clase de protección: II según EN 60335 en
montaje correcto
Situación de contaminación: Normal
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
L
érida, 61 E-28020 MADRID
Tels.: + 34 91 567 22 77 • + 34 91 571 21 11
Fax: + 34 91 571 40 06
E-mail: info@orbis.es
http://www.orbis.es
A016.17.51248
Octubre, 2005

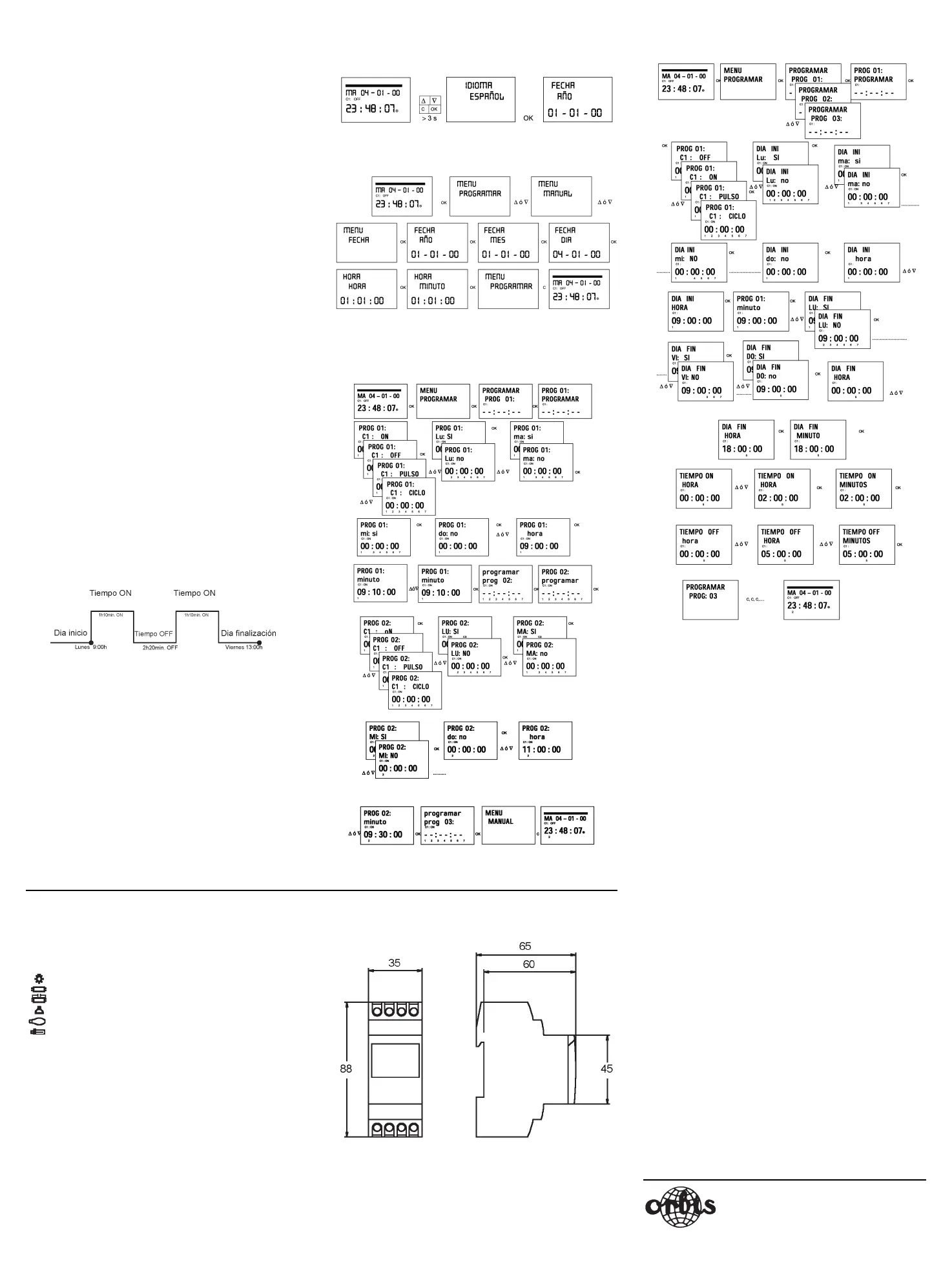

DIMENSIONES
PANTALLAS
RESET
PUESTA EN HORA
PROGRAMAR CICLO: DÍA INICIO: Lunes 09:10 DÍA FIN: Viernes 18:00 ON: 2h. OFF: 5h.
PROGRAMACIÓN ON: Lunes 09:10 OFF: Martes 11:30
