Sección 2: Instalación
Herramientas necesarias
• Destornillador Phillips
• Pinzas pelacables
1. Elija una ubicación
Al elegir una ubicación para su temporizador, considere lo
siguiente:
• Elija una ubicación cerca de un tomacorriente eléctrico.
• Asegúrese de operar a temperaturas no inferiores a 0
ºC o superiores a 70 ºC (inferiores a 32 ºF o superiores
a 158 ºF).
• Ubique el temporizador donde exista un acceso fácil al
conductor del regador (desde las válvulas).
2. Monte el temporizador
• Utilice la plantilla de montaje (incluida) para marcar la
posición de los tornillos de montaje en la pared. Consulte
la figura 1.
• Instale un tornillo No. 8 en la pared, en la ubicación
superior de la plantilla. Deje que sobresalga la cabeza
del tornillo 3 mm (1/8”) de la pared. De ser necesario,
utilice anclas de expansión (incluidas) en yeso o
mampostería para un agarre seguro.
• Deslice el temporizador sobre el tornillo sobresaliente
(con la ranura con forma de cerradura en la parte
posterior del temporizador). Consulte la figura 2.
• Coloque un tornillo No. 8 a través de uno de los dos
orificios preformados ubicados en las esquinas inferiores
del gabinete. Consulte la figura 2.
3. Conecte el temporizador a las válvulas
Cableado eléctricas
Tome el conductor del regador, pele 12,7 mm (1/2”)
del aislamiento de plástico de los extremos de cada
conductor individual. Conecte un conductor de cada
válvula (no importa cuál) al conductor del regador común
(generalmente blanco). Luego conecte el conductor
restante de cada válvula a un conductor regador de color
que se encuentra separado.
Consulte la figura 3.

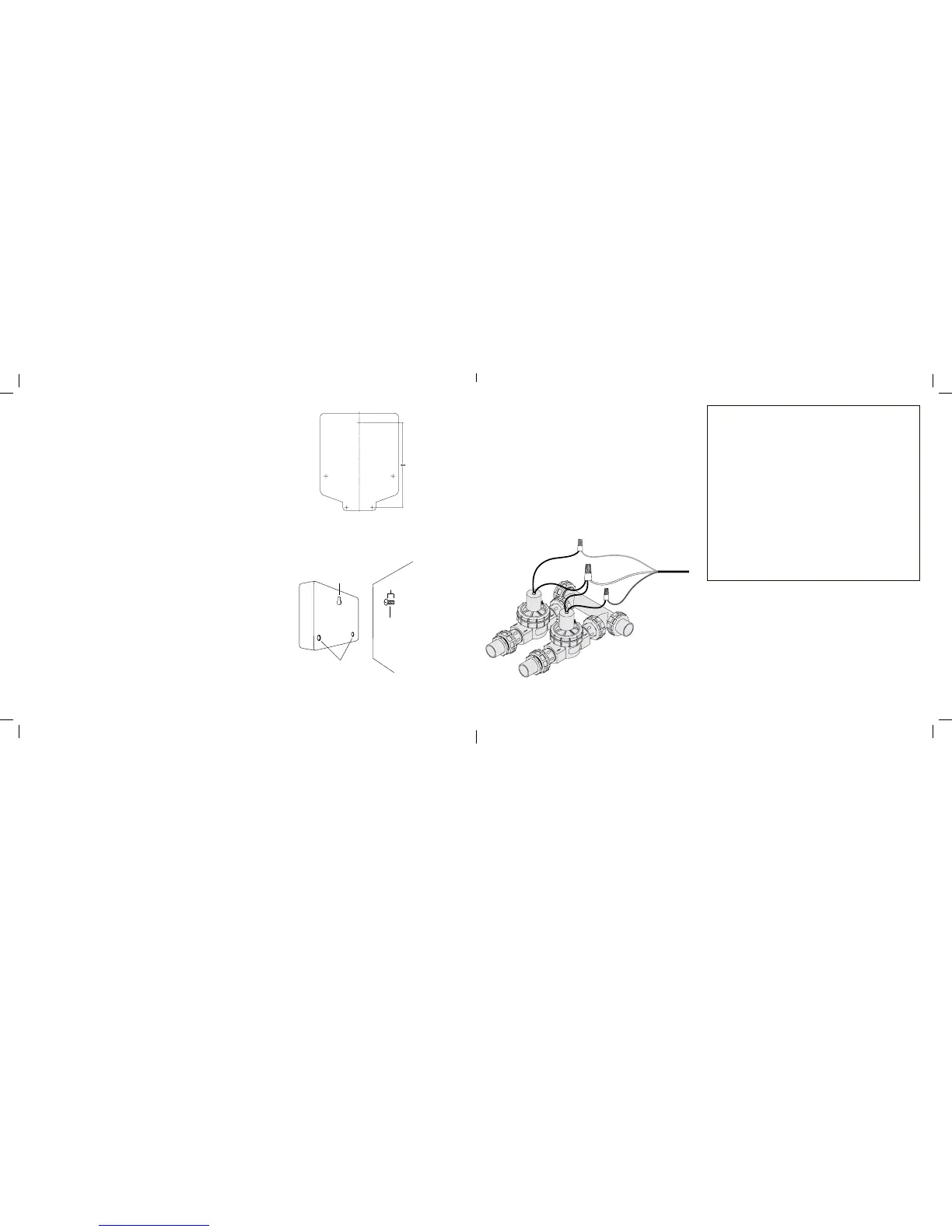

Figura 2: Cuelgue el temporizador en el orificio con
forma de bocallave con un tornillo
Figura 1: Utilice la plantilla de montaje (incluida)
Figura 3:
Cableado de las
válvulas eléctricas
Nota: La carga máxima para cada estación/bomba es 250 mA
(una válvula), la carga máxima para el temporizador es 500 mA.
Si la distancia entre el temporizador del regador y las válvulas
no supera los 210 m (700’), utilice el conductor del regador
Orbit o un conductor de termostato calibre 20 (AWG) con
recubrimiento de plástico para conectar el temporizador del
regador a las válvulas. Si la distancia supera los 210 m (700’),
utilice un conductor calibre 16 (AWG).
Importante: El conductor se puede enterrar en el suelo; sin
embargo, para mayor protección, los conductores pueden
extenderse por tubos de PVC y enterrarse en el suelo. Tenga
cuidado y evite enterrar los conductores en sitios donde se
puedan dañar por futuras excavaciones o zanjas.
Importante: Todos los cables se deben unir con empalmes
plásticos, soldaduras y/o cinta de vinilo. Se recomienda utilizar
un sellador rápido o engrasador Orbit en ambientes húmedos
como una caja de válvulas para evitar la corrosión de la conexión
y para protegerla de la filtración de agua.
Conexión de los conductores del regador al temporizador
Tome el conductor del regador, pele 6 mm (1/4”) del
aislamiento de plástico de los extremos de cada conductor
individual. Conecte el conductor del regador común
(generalmente blanco) al terminal marcado como COM. Luego
conecte los conductores restantes a un terminal que se
encuentra separado. Consulte la figura 4.
Importante: Para evitar peligros eléctricos y daños en el tempori-
zador, se debe conectar sólo una válvula a cada estación. Consulte
la figura 4.
Solenoide
Empalme
plástico
Al
temporizador
Válvula
Conductor
Común
Orificio con forma
de bocallave
Orificios de montaje
pre formados
Pared
Tornillo No. 8
1/8"
