MODE D’EMPLOI DU PULVÉRISATEUR À PRESSION
Guide rapide de première utilisation
Que contient
l’emballage ?
Le pulvérisateur à pression demande
un peu d’assemblage avant de
pouvoir être utilisé. Voici les
éléments contenus dans l’emballage :
1) Réservoir (33)
2) Tige de raccordement (2)
3) Lance de pulvérisation (13)
4) Levier (31)
Dans le pulvérisateur (retirez le
bouchon du réservoir (38) et le ltre
(37) pour récupérer les pièces):
Tuyau (19)
Gâchette (14)
Sachet plastique contenant:
Stabilisateur du levier (22)
Assemblage buse (2types) (11)
Goupilles fendues (4 et 40)
Rondelle (métallique) (23)
Fixation du levier (39)
Toutes les autres pièces sont des pièces
détachées (rondelles, joints toriques et
anneau-cuvette).

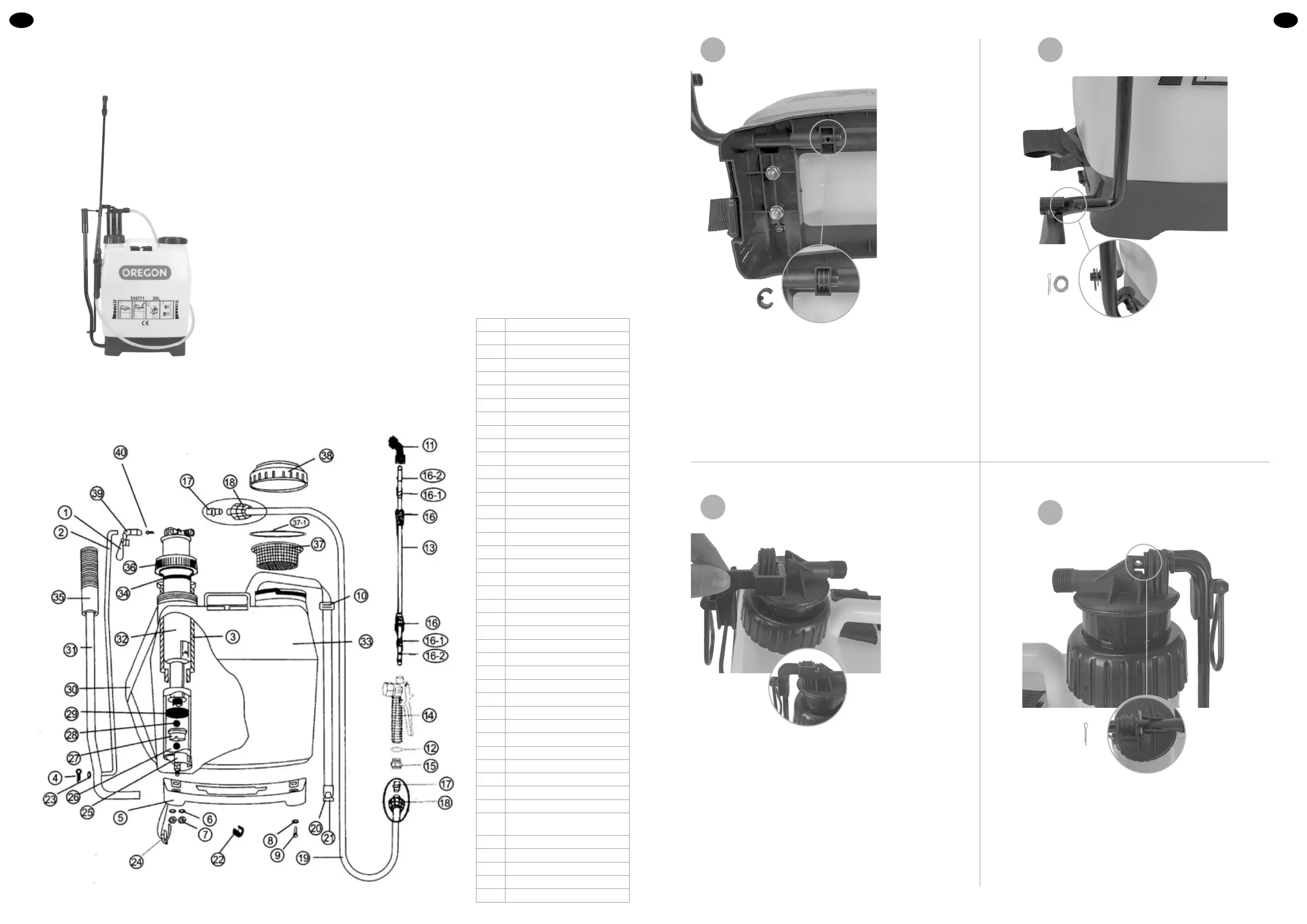

1 Clip, fixation du levier
2 Tige de raccordement
3 Bague de guidage
4 Goupille fendue
5 Socle
6 Rondelle
7 Écrou
8 Rondelle
9 Vis
10 Boucle de la bretelle
11 Assemblage buse
12 Rondelle
13 Lance de pulvérisation
14 Gâchette
15 Raccord à vis
16 Écrou de la lance
16-1 Manchon de verrouillage
16-2 Joint torique
17 Insert d’étanchéité
18 Écrou du tuyau
19 Tuyau
20 Fixation de la bretelle
21 Crochet de la bretelle
22 Stabilisateur du levier
23 Rondelle
24 Fixation de la bretelle
25 Pompe
26 Bille d’étanchéité
27 Soupape d’étanchéité
28 Bille d’étanchéité
29 Anneau-cuvette
30 Bretelle
31 Levier
32 Chambre à air
33 Réservoir
34 Joint feutre
35 Poignée du levier
36
Couvercle pression de la
chambre à air
37 Filtre
37-1 Rondelle d’étanchéité
38 Couvercle du réservoir
39 Fixation du levier
40 Goupille fendue
INSTALLATION DU LEVIER
ÉTAPE 1 : Insérez le levier (31) dans le trou situé sous le
réservoir�
ÉTAPE 2 : Placez le stabilisateur du levier (22) en
insérant la broche du stabilisateur dans le
petit trou du levier�
FIXATION DU LEVIER
ÉTAPE 5 : Placez la fixation du levier (39) au-dessus de
la chambre à air en dirigeant le clip vers le
bas du réservoir (à l’extérieur)�
FIXATION DU LEVIER
ÉTAPE 6 : Faites levier au niveau du couvercle à pression de
la chambre à air (36) afin que le trou de la fixation
du levier soit aligné avec la tige de raccordement�
Insérez la tige de raccordement dans la fixation
du levier�
ÉTAPE 7 : Serrez le tout à l’aide de la seconde goupille
fendue (40)�
INSTALLATION DE LA TIGE DE
RACCORDEMENT
ÉTAPE 3 : Raccordez au levier la petite extrémité de
la tige de raccordement (2)� La grande
extrémité doit se trouver en haut, en face
de la pompe�
ÉTAPE 4 : Placez la rondelle (23) et serrez-la à l’aide
de la goupille fendue (4)�

↑
