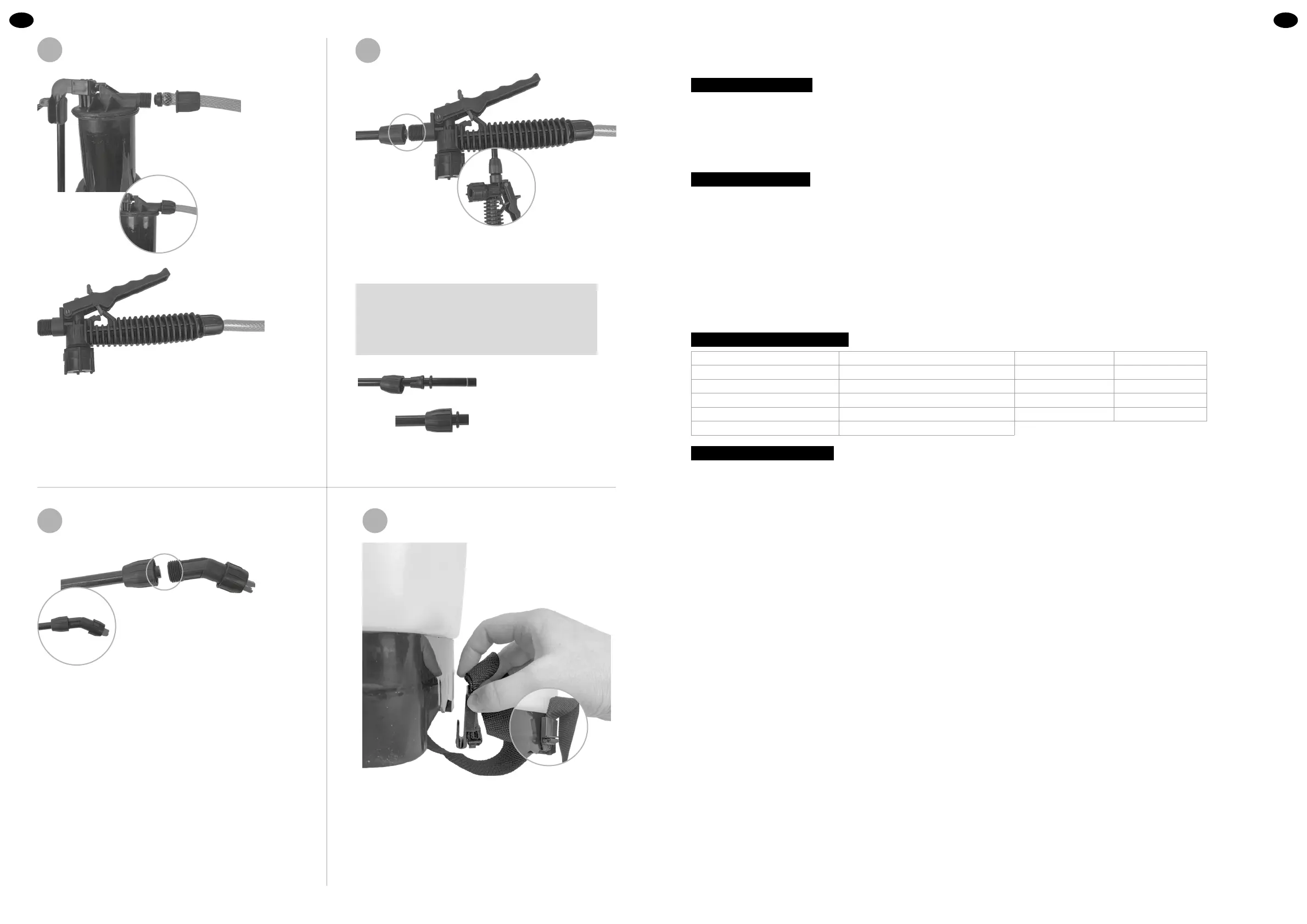

INSTALLATION DU TUYAU DU PULVÉRISATEUR
ÉTAPE 8 : Vissez le tuyau du pulvérisateur (19) de l’autre côté de la
chambre à air�
ÉTAPE 9 : Vissez la gâchette (14) à l’autre extrémité du tuyau�
VISSAGE DE LA LANCE DE PULVÉRISATION
ÉTAPE 10 : Vissez la lance (13) à la gâchette (14) à
l’aide de l’écrou de la lance (16)�
FIXATION DE LA LANCE DE PULVÉRISATION
ÉTAPE 11 : À l’autre extrémité de la lance (13), vissez
l’une des 2 buses (11) à l’aide également
de l’écrou de la lance (#16)�
INSTALLATION DES BRETELLES
ÉTAPE 12 : Insérez la bretelle du harnais dans le socle
du pulvérisateur�
↑
1� Avant de fixer la lance (13) à la gâchette (14),
assurez-vous que les joints toriques (16-2) sont cor-
rectement positionnés à chaque extrémité de la lance
(ils doivent être logés dans les rainures blanches de
chaque côté� Vous entendrez alors un clic)�
↑
FRFR
Désignation des modèles : 578771, 578769.
Les produits de la gamme de pulvérisateurs à dos Oregon sont économiques, sûrs, ultra efficaces et garantis zéro fuite� Ils sont adaptés aux
insecticides et aux herbicides et à la désinfection des habitations, des espaces publics, des exploitations agricoles, etc�
PROPRIÉTÉS DU PRODUIT
Les produits de la gamme de pulvérisateurs à dos Oregon sont fabriqués dans des matériaux de grande qualité� Conçus pour être faciles d’utili-
sation, ils ne nécessitent que peu d’effort pour maintenir la pression� Pensé pour être ergonomique, l’arrière du réservoir a été moulé de sorte à
épouser la forme du dos de l’utilisateur, pour mieux répartir le poids et assurer son confort pendant de longues périodes d’utilisation� Sa forme
en T permet à l’air de circuler dans le dos de l’utilisateur� La soupape de sécurité du couvercle du réservoir empêche les fuites tout en garantis-
sant une bonne entrée d’air� Les indicateurs de remplissage sur le réservoir permettent une utilisation pratique�
Des supports de fixation permettent de reposer le levier et la lance de pulvérisation, pour faciliter le stockage et le transport�
ENTRETIEN ET SÉCURITÉ
Rincer l’intérieur du réservoir à l’eau claire après chaque utilisation�
Lubrifier régulièrement la rondelle d’étanchéité de la chambre à air pour garantir son bon fonctionnement et éviter les fuites�
Pour changer l’anneau-cuvette situé au fond de la chambre à air, sortir la chambre à air, retirer la soupape d’étanchéité, installer l’an-
neau-cuvette de rechange, puis réassembler le tout�
Ne pas fumer, manger ou boire lors de l’utilisation du pulvérisateur� Toujours porter un équipement de protection et ne jamais pulvériser contre
le vent�
Tenir le pulvérisateur hors de portée des enfants et conserver dans un endroit bien ventilé�
Conserver à l’abri de la lumière du soleil et ne pas exposer à un froid extrême�
Le pulvérisateur a principalement été conçu pour une utilisation avec des pesticides, herbicides, produits de nettoyages et autres produits
chimiques ; ne pas utiliser avec des solutions caustiques ou corrosives�
NB� Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non conforme�
CARACTÉRISTIQUES TECHNIQUES
Capacité 16 l / 20 l Pression de travail 0,2 - 0,3 MPa
Poids net (kg
)
3,4 / 3,5 Longueur de la lance 60 cm
Poids brut (kg) 3,8 / 4,0 Longueur du tuyau 120 cm
Dimensions de l’emballage 36 x 20,5 x 53,5 cm / 36 x 21,5 x 57,5 cm Bretelles 2 x 100 cm x 3,5 cm
Capacité de la chambre à air 0,9 l Capacité du réservoir 16L / 20L
Pression max� de la chambre à air 1,0 MPa
INSTRUCTIONS D’UTILISATION
1� Ouvrez le couvercle du réservoir en laissant le filtre à sa place et versez le produit souhaité�
2� Mettez le pulvérisateur sur votre dos et ajustez les bretelles pour être à l’aise�
3� Pompez 6 à 8 fois avec le levier pour mettre la chambre à air sous pression�
10 11
8-9
10
11 12
