BEDIENUNGSANLEITUNG FÜR DRUCKSPRÜHGERÄT
Schnellstartanleitung
Was enthält die
Verpackung?
Einige Teile des Drucksprühgerätes
müssen vor dem Gebrauch
montiert werden. Diese sind in der
Verpackung enthalten.
1) Tank (Pos.33)
2) Drahtbügel (Pos.2)
3) Sprührohr (Pos.13)
4) Pumpenhebel (Pos.31)
Im Sprühgerät (Tankdeckel -
Pos.38 - und Einfüllsieb - Pos.37
- entfernen, um die Teile zu
entnehmen)
Schlauch (Pos.19)
Abzug (Pos.14)
Kunststobeutel mit:
Klemme Pumpenhebel (Pos.22)
Düsen-Baugruppe (2Typen) (Pos.11)
Spannstifte (Pos.4u.40)
Unterlegscheibe (Metall) (Pos.23)
Pumpenhebelhalterung (Pos.39)
Alle anderen Teile sind Ersatzteile
(Unterlegscheiben, O-Ringe und
Glockendichtung)

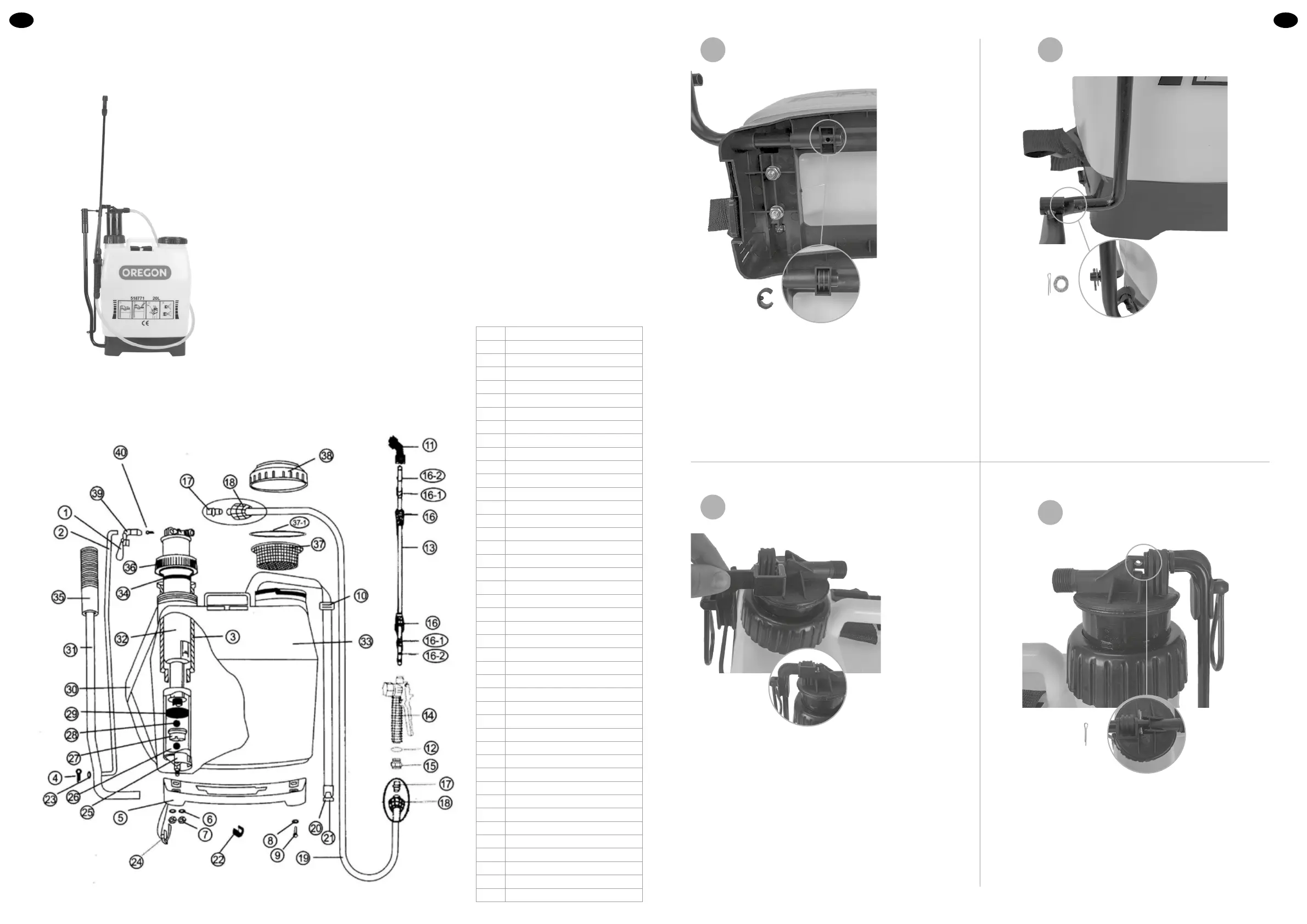

1 Ring, Befestigung Pumpenhebel
2 Drahtbügel
3 Führungsbuchse
4 Spannsti
5 Sockel
6 Unterlegscheibe
7 Mutter
8 Unterlegscheibe
9 Schraube
10 Gurtschnalle
11 Düsen-Baugruppe
12 Unterlegscheibe
13 Sprührohr
14 Abzug
15 Einstellschraube
16 Rohrmutter
16-1 Verriegelungshülse
16-2 O-Ring
17 Dichtungseinsatz
18 Schlauchmutter
19 Schlauch
20 Befestigung Tragegurt
21 Haken Tragegurt
22 Klemme Pumpenhebel
23 Unterlegscheibe
24 Befestigung Tragegurt
25 Pumpe
26 Dichtungskugel
27 Dichtungsventil
28 Dichtungskugel
29 Glockendichtung
30 Tragegurt
31 Pumpenhebel
32 Lukammer
33 Tank
34 Filzdichtung
35 Griff Pumpenhebel
36 Druckdeckel Lukammer
37 Einfüllsieb
37-1 Dichtungsscheibe
38 Tankdeckel
39 Pumpenhebelhalterung
40 Spannsti
BEFESTIGUNG DES PUMPENHEBELS
1. SCHRITT: Den Pumpenhebel (Pos� 31) in die Öffnung am
Tankboden einführen�
2. SCHRITT: Die Klemme des Pumpenhebels (Pos� 22)
einführen, sodass der kleine Sti der Klemme
in der kleinen Öffnung des Pumpenhebels
einrastet�
BEFESTIGUNG DER
PUMPENHEBELHALTERUNG
5. SCHRITT: Die Pumpenhebelhalterung (Pos� 39) auf
die Oberseite der Lukammer setzen,
wobei die kleine Klammer zur
Tankaußenseite zeigen muss�
BEFESTIGUNG DER
PUMPENHEBELHALTERUNG
6. SCHRITT: Den Druckdeckel der Lukammer (Pos� 36)
nach oben ziehen, bis die Öffnung des
Pumpenhebels mit der des Drahtbügels
übereinstimmt� Den Drahtbügel in die
Pumpenhebelhalterung einführen�
7. SCHRITT: Die Baugruppe mit dem zweiten Spannsti
(Pos� 40) sichern�
VERBINDUNG DES DRAHTBÜGELS
3. SCHRITT: Das kleinere Ende des Drahtbügels (Pos� 2)
mit dem Pumpenhebel verbinden� Das längere
Ende sollte sich oben, neben der Pumpe
befinden�
4. SCHRITT: Die Unterlegscheibe (Pos� 23) aufsetzen und
den Spannsti (Pos� 4) einführen, um den
Drahtbügel zu sichern�
DEDE
12 13
1-2 3-4
5
6-7
