Orwak MULTI 9020 - Page 18

8
A=2470
B=2480
C= 968
D=1135
E=1380
F=2175
A
E
F
B
C
D
A=2470
B=2480
C= 968
D=1135
E=1380
F=2175
A
E
F
B
C
D
SWEDEN
BALER
9020ORWAK
ON
SWEDEN
BALER
9020ORWAK
ON
SWEDEN
BALER
9020ORWAK
ON
581 kg1010 kg
SWEDEN
BALER
9020ORWAK
ON
Orwak 9020 (divided)
91 316-02
SWEDEN
BALER
9020ORWAK
ON
SWEDEN
BALER
9020ORWAK
ON
SWEDEN
BALER
9020ORWAK
ON
581 kg1010 kg
SWEDEN
BALER
9020ORWAK
ON
Orwak 9020 (divided)
91 316-02
1057 kg 528 kg
A
E
B
C
D
F
A=2470
B=2480
C= 968
D=1135
E=1380
F=2175
A
E
F
B
C
D
Deutsch
Transporthöhe:
~1900 mm

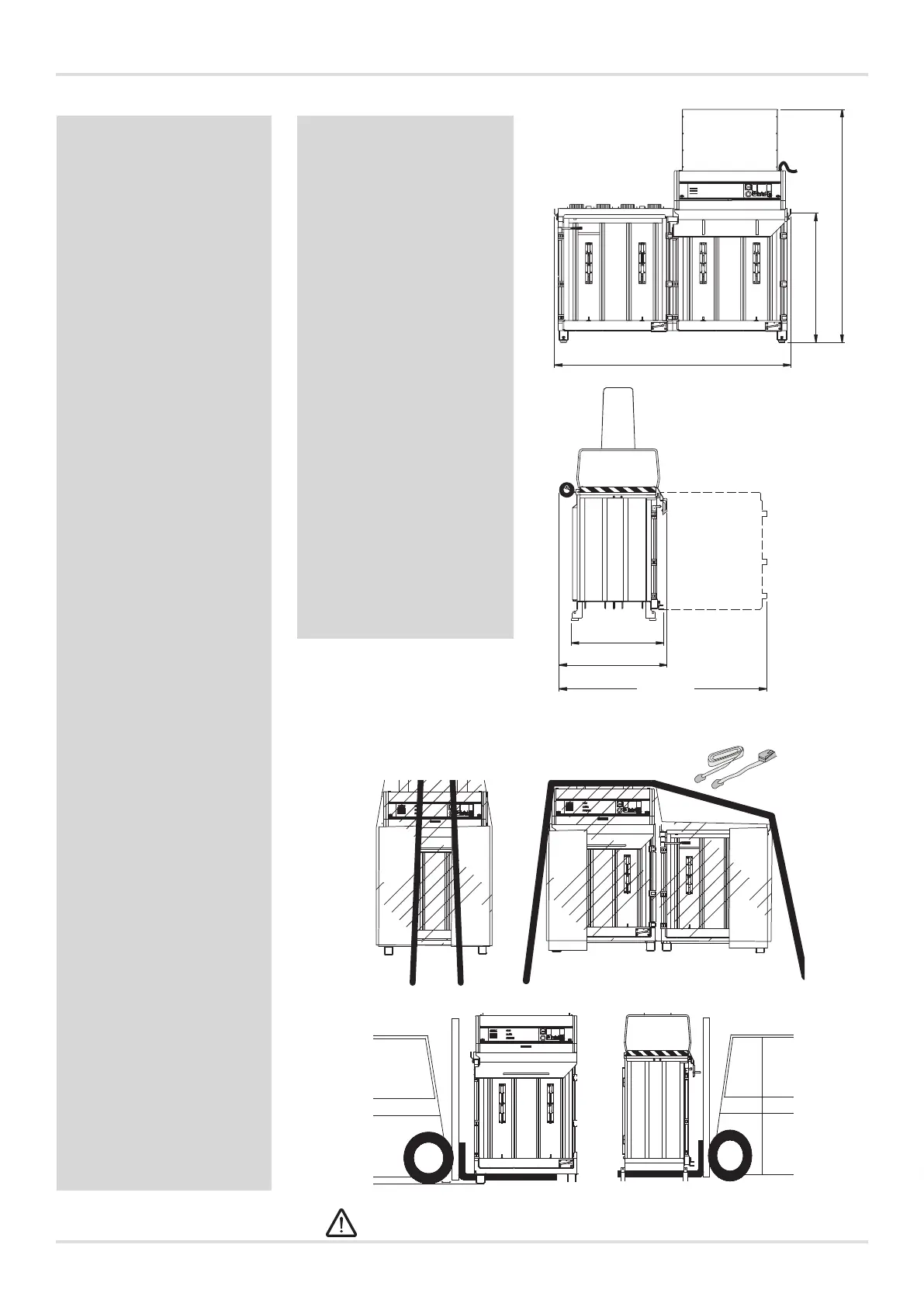

MASSZEICHNUNG
TRANSPORT
Die Maschine hat einen hohen Schwerpunkt. Die Pressplatte muss
vollständig heruntergelassen sein, bevor die Maschine bewegt wird.
TECHNISCHE DATEN
ALLGEMEINE DATEN
Gesamtgewicht: 1.585 kg
Behälter 528 kg
Presse 529 kg
Maße
Transporthöhe 1.900 mm
Höhe 2.470 mm
Breite 2.480 mm
Tiefe 1.135 mm
Empfohlene Stelläche für eine
Maschine im Betrieb
Höhe 2.470 mm
Breite 3.680 mm
Tiefe 2.775 mm
Einfüllö󰀨nung
Tiefe 700 mm
Breite 1.100 mm
Behälterabmessungen
Höhe 1.120 mm
Breite 1.100 mm
Tiefe 700 mm
Ballengröße
Höhe ca. 800 mm
Breite 1.100 mm
Tiefe 700 mm
Gewicht (Kunststo󰀨) bis 300 kg
Gewicht (Karton) bis 200 kg
Ballenband
(Wellpappe)
VG13,
4872248-00
Ballenband
(Kunststo󰀨)
VG13HD,
4872305-00
Geräuschpegel 72 dB (A)
Lack: Zweikomponentenlack und
Pulverlack mit Phosphatierung als
Basis
HYDRAULIKDATEN
Arbeitsdruck 100/200 bar
Überlastungsdruck 230 bar
Generatorische
Entlastung
100 bar
Presskraft
12/20 Tonnen
(120/200 kN)
Verdichtungs- 1,6 kg (12 Tonnen)
druck/cm² 2,6 kg (20 Tonnen)
Zykluszeit insgesamt 35 Sek.
Kolbenhub 710 mm
Ölvolumen, Tank 12 l
Ölvolumen, insgesamt 16,5 l
Empfohlenes Öl
+5 °C bis +60 °C ISO VG 32-68,
Mineralöl
unter 5 °C Bei niedrigeren
Temperaturen ist
evtl. ein Spezial-
öl erforderlich.
Schutzklasse IP55
Ballenpresse
Gastyp: Sticksto󰀨 N
2
ELEKTRISCHE DATEN (50Hz)
Betriebs- 3x400-415V, 50Hz
spannung 3x230V, 50Hz
3x200V, 50/60Hz
Steuer-
spannung
24V DC
Elektrischer
Anschluss
5-poliger
CEE-Stecker.
Netzkabel, 5 m.
Sicherung,
Stecker
16 A
Elektromotor 3 kW, ~2850 U/min
Bemessungs-
strom
Siehe
Motortypenschild
ELEKTRISCHE DATEN (60Hz)
Betriebs-
spannung 3x208V, 60Hz
3x440/460V,
60Hz
Steuer-
spannung 24V AC/DC
Elektrischer
Anschluss
5-poliger
CEE-Stecker.
Netzkabel, 5 m.
Sicherung,
Stecker 16 A
Elektromotor 3 kW, ~2850 U/min
Bemessungs-
strom
Siehe
Motortypenschild
