10
MULTI S
9020
MULTI S
9020
1
1
ON
4
7
8 9
6
5
2
3
x2
x2
18 mm
45 Nm
10 mm
PAPER
MAN
AUTO
PLASTIC
+/-
Skruv
Låsbricka
Låsbricka
Ram
Cylinder
Mutter
x4
Y1
Y2
136 Nm
Deutsch

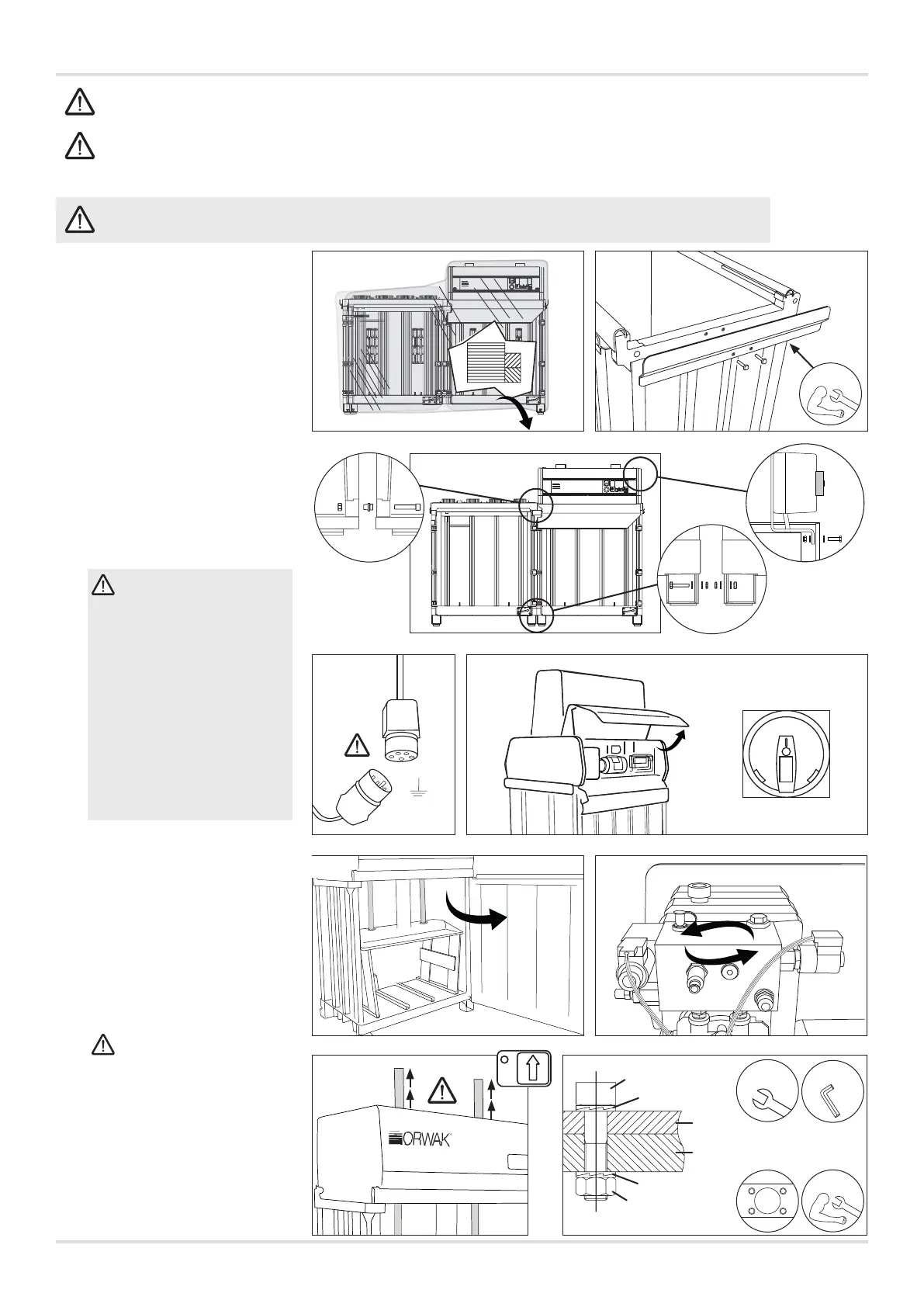

1.
Beide Maschinenteile
auspacken und die
Verpackung entsorgen. (Die
Maschine ist mit recycling-
fähigem Kunststo󰀨material
verpackt.)
2.
Die Endschutzvorrichtungen
anbringen. Die Schrauben
auf der kleinen Dämpfer-
platte/dem Dämpferstopp
verwenden. Die seitlichen
Schutzvorrichtungen außen
platzieren/anbringen.
3.
Die beiden Kammern
zusammenfügen. Befestigen
Sie den Hauptschalter.
4.
Die Maschine an den
Netzstrom anschließen.
Elektrische Installation:
Ein qualizierter Elektriker
sollte nur sicherstellen,
dass für die Installation
der Maschine der korrekte
Strom entsprechend dieser
Anweisungen verfügbar
ist. Der Elektriker oder
andere Personen dürfen die
Maschine nicht einschalten
oder starten. Dies darf nur
von einem qualizierten,
kompetenten Installateur in
Übereinstimmung mit den
Installationsanweisungen
ausgeführt werden.
5. Die vordere Abdeckung
ö󰀨nen und (mit dem Haken)
in der geö󰀨neten Position
sichern.
Den Hauptschalter auf „1“
stellen (darauf achten, dass
der Notstopp herausgezogen
ist).
6. Die Tür ö󰀨nen.
7. Die Anschlüsse Y1 und Y2
vorübergehend vertauschen.
8. Gefährliche
Maschinenbewegung!
Den Zylinder durch Drücken
des Nach-oben-Pfeils
anheben.
HINWEIS! Die Schläuche
beim Anheben des Zylinders
überprüfen und einstellen.
Stoppen, wenn der Zylinder
den Träger erreicht.
9. Den Zylinder fest in den
Träger schrauben.
Lesen Sie alle Anweisungen durch, bevor Sie die Maschine aufstellen!
Ein Nichtbefolgen der Anweisungen kann Verletzungen zur Folge haben oder die Maschine beschädigen.
Sicherstellen, dass sich während der Installation niemand außer dem qualizierten, kompetenten
Installateur in der Nähe der Maschine aufhält. Nur eine Person darf die Installation ausführen.
Die Installation muss von einer qualizierten, kompetenten Person durchgeführt werden.
Einige Schritte umfassen gefährliche Maschinenbewegungen. Mit größter Vorsicht vorgehen,
da die Gefahr schwerer Quetschverletzungen besteht.
Schraube
Rahmen
Zylinder
Sicherungs-
scheibe
Sicherungs-
scheibe
Mutter
Installation
