13

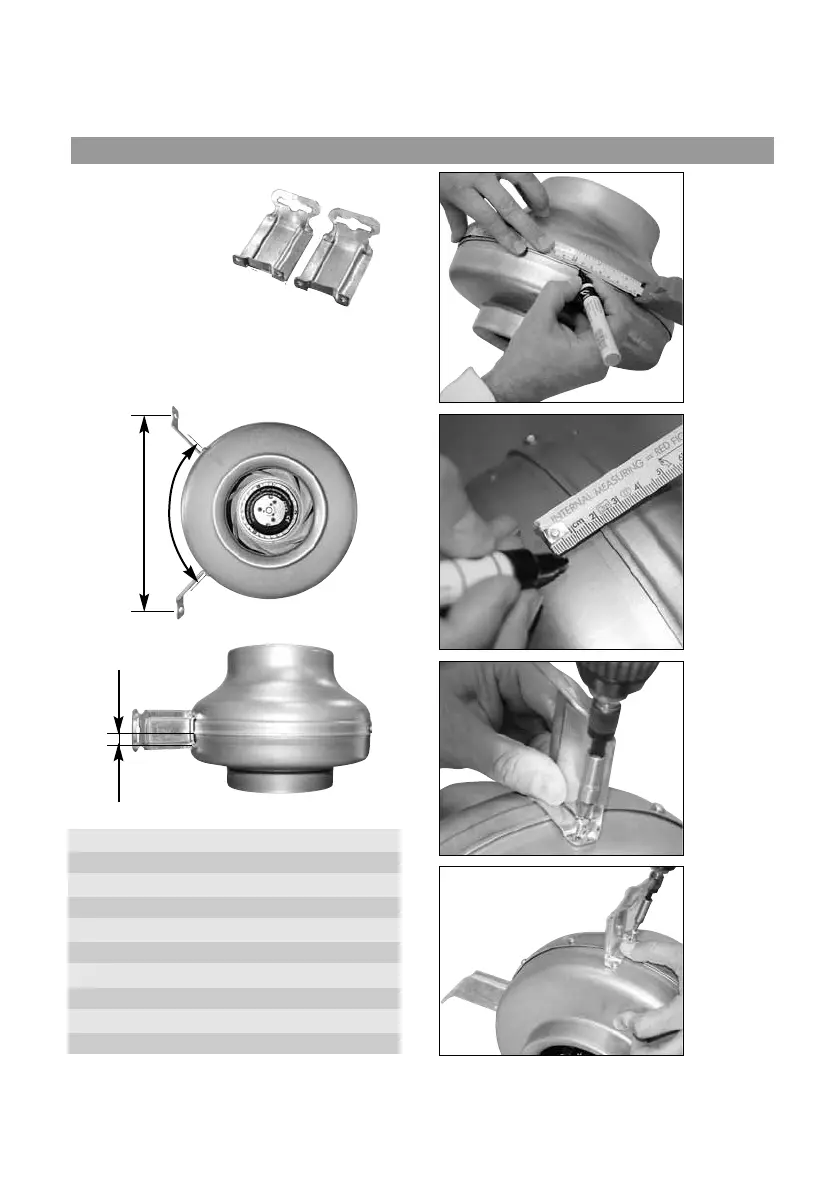

MONTERING AV KONSOLER
Konsol-kit för enkel montering av CK innehåller:
1. 2 st montagekonsoler
2. 4 st skruvar
Fläkttyp A +-2 B +-2 C +-1
100 277 185 18
125 277 185 15
150 B 299 210 18
150 C 323 248 17
160 B 299 210 18
160 C 323 248 17
200 323 248 18
250 323 248 18
315 350 275 17
A
B
B
C
Konsolerna kan flyttas och
monteras på valfri position runt fläkten.
Utgå från måttabellen nedan för rätt avstånd mellan
konsolerna (B) och avstånd från fläktens ihopsätt-
ningskant till skruvhål (C).
1.
Markera ut
B-måtten
på fläkten
vid önskad
placering av
konsolerna.
2.
Fortsätt och
markera ut
C-måtten.
Utgå från
fläktens
ihopsätt-
ningskant.
3.
Skruva fast
konsolerna
med de själv-
borrande
skruvarna
(förborrning
behövs ej).
