OTC 9106B - Liste des Piéces

Feuille numéro
Date d’émission : Rév. A 27 agosto 2007
© Tous droits réservés 2007 SPX Corporation
Formulaire numéro 544306
Liste de pièces et
consignes d’utilisation
pour : 9107B
9107B
Vitesse Unique
Pompe Hydraulique A Main
1 de 3

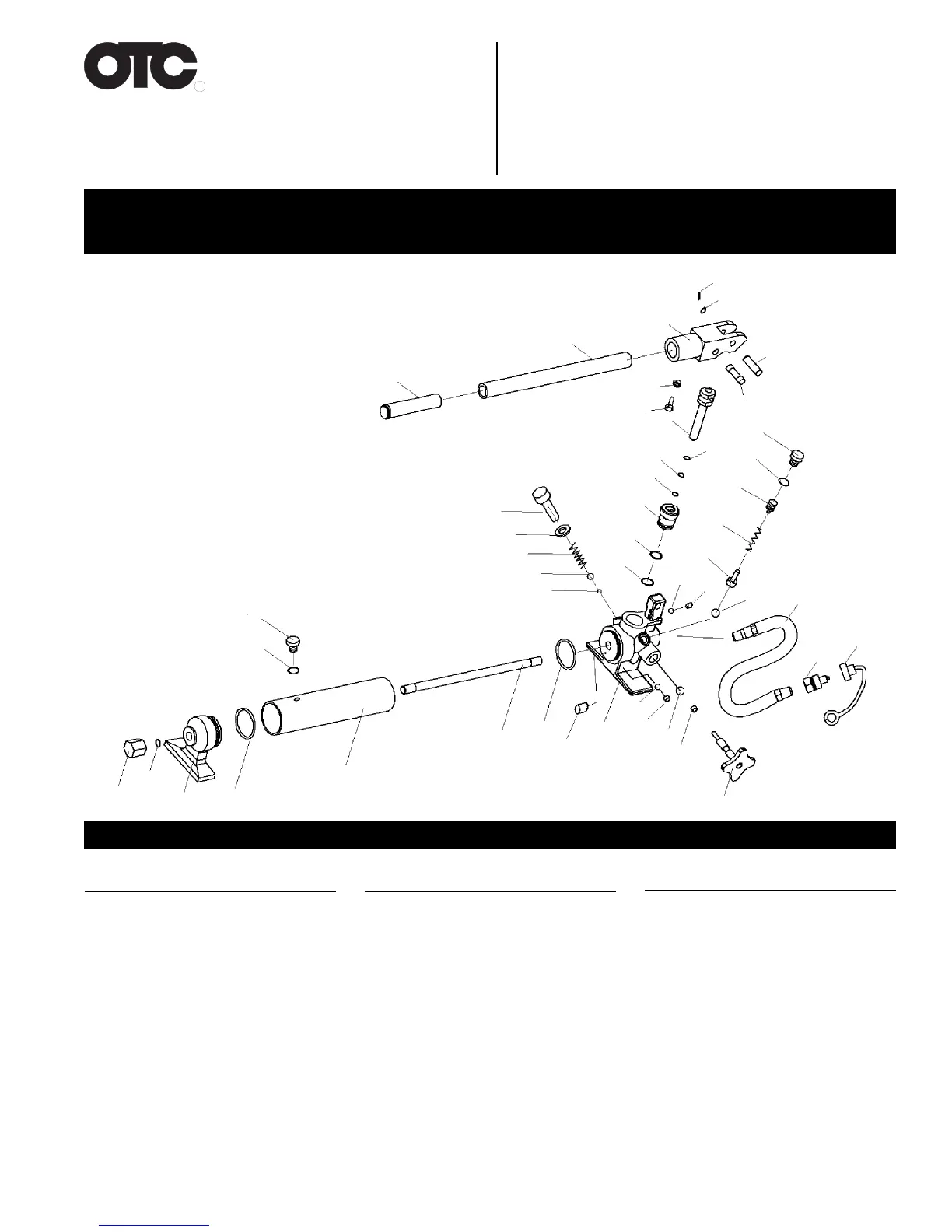

Liste des Piéces
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 É.-U.
Téléphone : (507) 455-7000
Service technique : (800) 533-6127
Télécopieur : (800) 955-8329
Entrée de commandes : (800) 533-6127
Télécopieur : (800) 283-8665
Ventes internationales : (507) 455-7223
Télécopieur : (507) 455-7063
R
2
1
4
5
3
7
8
6
9
11
12
29
28
26
18
19
20
22
23
9
10
13
14
15
16
17
27
25
24
21
3
16
17
37
36
32
31
33
34
30
38
35
39
40
41
42
40
41
11Boîtes à soupapes
21Filtre à huile
32Joint torique
41Vis
51Réservoir
61Boîtes
71Joint torique
81Mamelon
92Bille á clapet
10 1 Joint torique
11 1 Soupape de desserrage
12 1 Bille á clapet
13 1 Cage de rotule
14 1 Ressort à soupapes
15 1 Vis
16 2 Joint d’étanchéité
Item
No. Qty. Description
17 2 Vis de désaération
18 1 Bille á clapet
19 1 Ressort
20 1 Rondelle en cuivre
21 1 Vis de couvercle de
soupape
22 1 Joint torique
23 1 Bague d’étanchéité en
nylon
24 1 Cylindre de pompe
25 1 Joint torique
26 1 Bague d’étanchéité en
nylon
27 1 Plongeur de pompe
28 1 Vis
29 1 Écrou
Item
No. Qty. Description
Item
No. Qty. Description
30 1 Prise de poignée
31 1 Poignée
32 1 Fourche
33 1 Goupille de piston
34 1 Goupille de retenue
35 1 Rondelle
36 1 Goupille de fourche
37 1 Tuyau
38 1 Coupleur
39 1 Bouchon
40 2 Bille á clapet
41 2 Vis de pression
42 1 Joint d’étanchéité
