OTC 9106B - Lista de Partes

Hoja No.
Fecha de publicación: Rev. A, 27.08.07
© 2007 SPX Corporation
Formulario No. 544306
Lista de partes e
instrucciones de funcionamiento
para: 9106B
9107B
de una sola velocidad
Bomba Hidráulica Manual
1 de 3

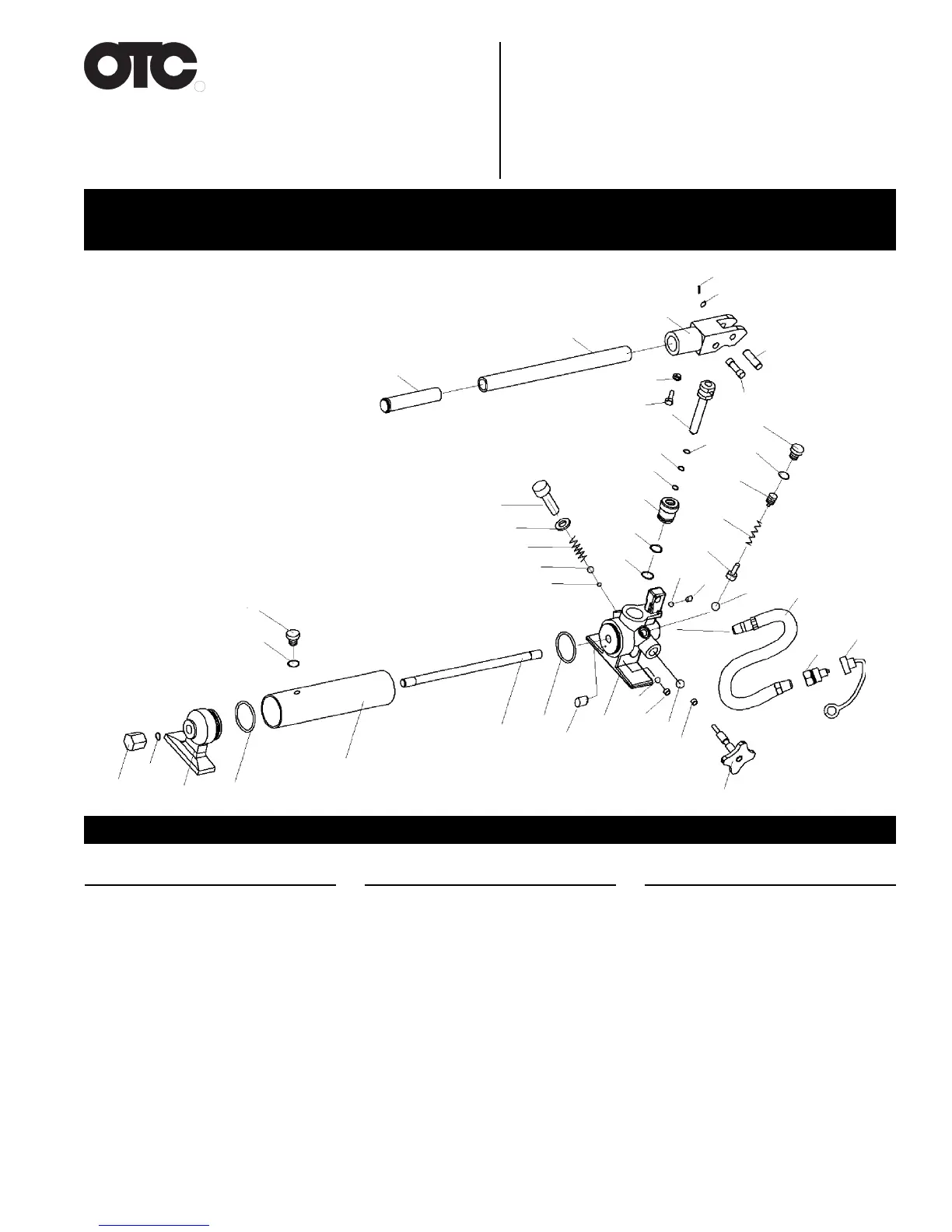

Lista de partes
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 EE. UU
Teléfono: (507) 455-7000
Serv. Tec.: (800) 533-6127
Fax: (800) 955-8329
Registro de orden: (800) 533-6127
Fax: (800) 283-8665
Ventas internacionales: (507) 455-7223
Fax: (507) 455-7063
R
2
1
4
5
3
7
8
6
9
11
12
29
28
26
18
19
20
22
23
9
10
13
14
15
16
17
27
25
24
21
3
16
17
37
36
32
31
33
34
30
38
35
39
40
41
42
40
41
11Bloque de la válvula
21Filtro de aceite
32Empaque de anillo
41Tornillo
51Depósito de aceite
61Bloque
71Empaque de anillo
81Niple
92Bola retenedora
10 1 Empaque de anillo
11 1 Válvula de liberación
12 1 Bola retenedora
13 1 Asiento de bolas
14 1 Resorte de la válvula
15 1 Tornillo
Parte
No. Cant. Descripción
16 2 Sello
17 2 Tornillo de liberación de aire
18 1 Bola retendora
19 1 Resorte
20 1 Arandela de cobre
21 1 Tornillo de la cubierta de la
válvula
22 1 Empaque de anillo
23 1 Empaque de nilón
24 1 Cilindro de la bomba
25 1 Empaque de anillo
26 1 Empaque de nilón
27 1 Émbolo de la bomba
28 1 Tornillo
29 1 Tuerca
Parte
No. Cant. Descripción
Parte
No. Cant. Descripción
30 1 Mango de la manija
31 1 Manija
32 1 Horquilla
33 1 Clavija del pistón
34 1 Anillo retenedor
35 1 Arandela
36 1 Clavija de la horquilla
37 1 Manguera
38 1 Acoplador
39 1 Tapa
40 2 Bola retenedora
41 2 Tornilo de ajuste
42 1 Sello
