OTOLIFT MODUL-AIR
Aperçu
Description générale
L’Otolift Modul-air a été conçu pour les escaliers tournants pour déplacer une personne
confortablement, à charge nominale, lors de son trajet dans l’escalier. La conduite se fait à
l’aide d’une crémaillère et d’un pignon, entrainé par un moteur électrique alimenté par des
batteries rechargeables. Ces batteries se chargent aux extrémités du rail ou en option, à des
points de charge supplémentaires. La charge se fait à l’aide d’un chargeur intégré au monte-
escalier. Le chargeur est alimenté par les points de charge avec un transformateur connecté à
la prise électrique.
L’on peut contrôler le monte-escalier à deux endroits, grâce à un bouton de contrôle
ergonomique sur l’accoudoir et sur les télécommandes. Les télécommandes seront montées en
ligne ou à côté du monte-escalier aux deux extrémités du rail. L’interrupteur ON/OFF dans
l’accoudoir permet à la personne de monter ou de descendre du monte-escalier en toute
sécurité aux extrémités.
Le monte-escalier est également équipé d’un siège rotatif et d’une ceinture. Le siège pivote
toujours depuis le bas des escaliers, de sorte que l’utilisateur peut sortir ou entrer du/dans le
monte-escalier au sommet de l’escalier en toute sécurité. Si l’on installe le siège rotatif
électrique, alors le siège peut pivoter à 83° vers la gauche et vers la droite pour une entrée et
une descente aisée de celui-ci. Pour les escaliers étroits, il peut s’avérer nécessaire de faire le
trajet en pivotant afin d’éviter des obstacles pour la tête/les genoux ou le repose-pied.
Les surfaces de sécurité assurent que le monte-escalier s’arrête quand il y a un obstacle dans la
direction de marche, ce qui permet de toujours faire fonctionner le monte-escalier dans la
direction opposée afin d’enlever l’obstacle.
Avertissement/identification sur le monte-escalier
Il ne faut jamais retirer ou recouvrir les autocollants de l’Otolift Modul-air de quelque manière
que ce soit. Si les autocollants deviennent illisibles ou sont abîmés, il faut alors les remplacer.
Utilisation incorrecte
• Le monte-escalier ne peut jamais être utilisé par une personne mineure ou souffrant
d’une incapacité mentale sans supervision.
• Le monte-escalier ne doit jamais être utilisé pour monter des animaux ou des objets.
• Le monte-escalier doit uniquement être utilisé comme indiqué dans le présent mode
d’emploi.
• Le monte-escalier sert uniquement à transporter une seule personne sur la totalité du trajet.
• L’on ne doit jamais transporter une personne plus lourde que la charge nominale sur
le monte-escalier.
• L’on ne doit jamais utiliser le monte-escalier sans mette la ceinture (G).
• L’Otolift Modul-Air peut uniquement être installé ou démonté par le personnel qualifié
d’Otolift..
FR
¹ Siège rotatif électrique en option.
² Peut être uniquement réinitialisé par du personnel qualifié lorsqu’il est activé.
³ La norme, c’est deux points de charge, il est possible d’installer 5 points de charge supplémentaires
en option (total max. de 7 points de charge).

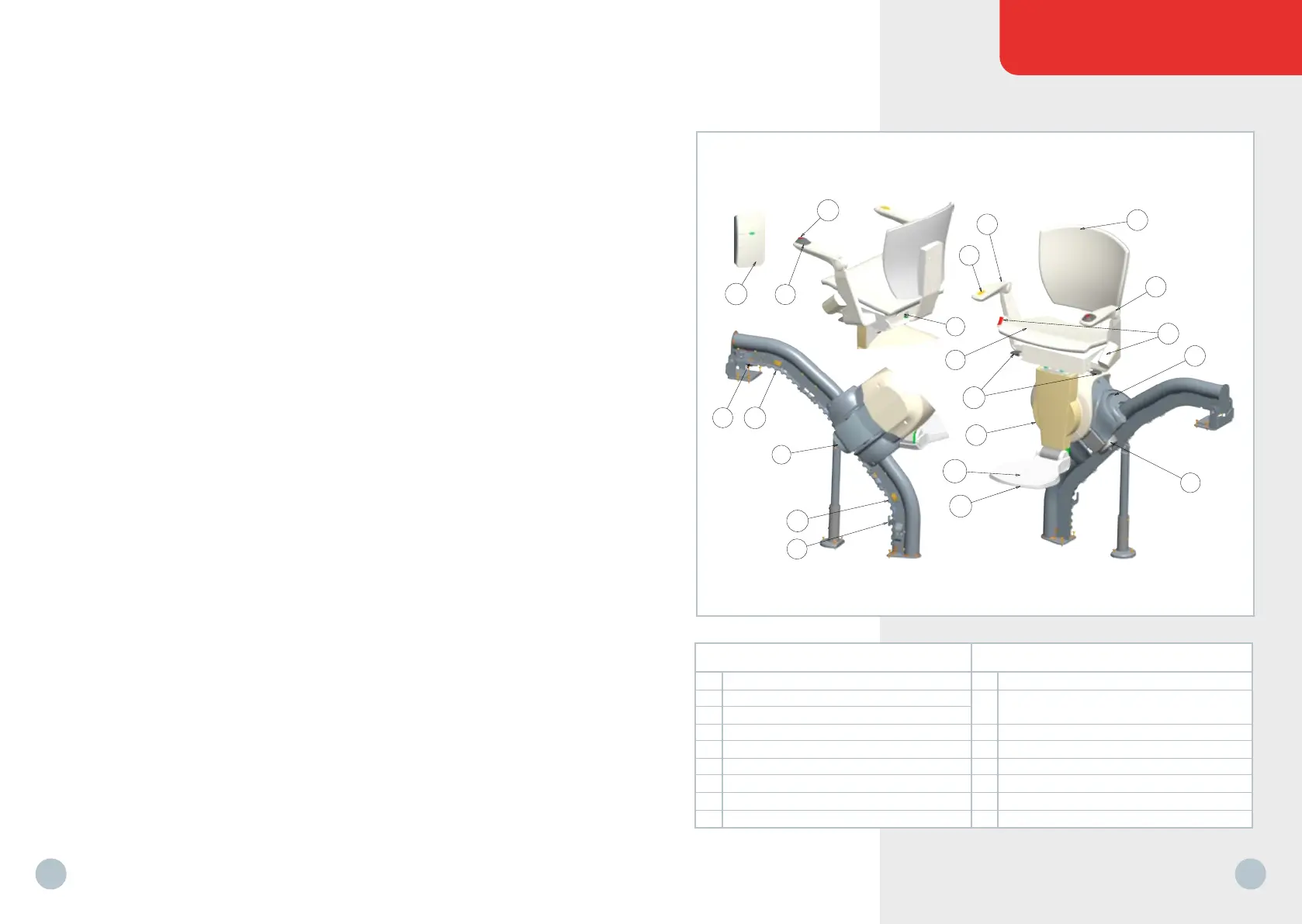

Description Description
A Dossier
B Accoudoir
C Bouton de contrôle (haut/bas)
D Interrupteur ON/OFF (bouton d’arrêt, rouge)
E Commande Repose-Pied (Haut/bas)
F Siège (pliable)
G Ceinture de sécurité
H Levier pour pivoter (siège pivotant manuel)
I Levier pivotant d’urgence¹
J Couverture/extrémité sensible à la
K Couverture de transport /Couverture
sensible à la pression
L OSG²
M Repose-pied
N Bord sensible à la pression (repose-pied)
O Points de charge³
P Butée d’arrêt
Q Télécommande ( RF 869 MHz )
C
D
E
B
A
B
F
K
M
N
L
K
H
G
P
O
P
O
J
I
Q
