Para ello asegurar el casquillo con una llave ja (SW 13) y con una segunda llave ja (SW 13)
liberar la tuerca (M10). Girar la chapa y la rueda delantera. Finalmente jar de nuevo la tuerca.

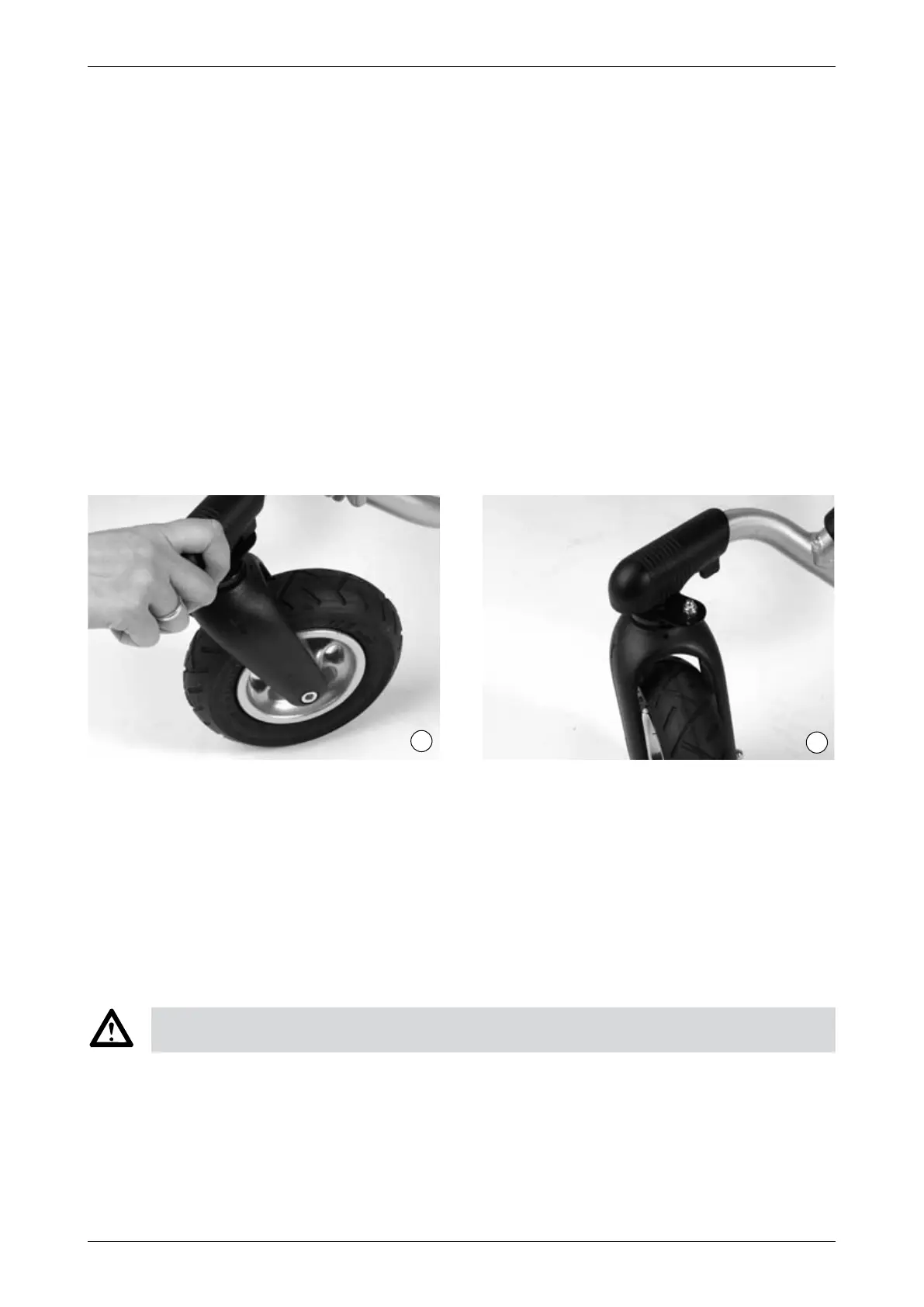

Bloqueo de dirección (Modelos a partir del año 02/2004):
Para activar el bloqueo de dirección, colocar las ruedas delanteras en dirección recta.
Tirar ahora la carcasa del bloqueo de dirección hacia delante, en la parte exterior, hasta que
la embocadura de la carcasa abarque la tuerca (Fig. 3).
Para liberar el bloqueo de dirección desplazar la carcasa en sentido contrario de la dirección
de la marcha, hasta que se libere la tuerca.
La dirección bloqueada de la marcha se puede ajustar posteriormente. Para ello soltar la ros-
ca sólo hasta el punto que el tornillo permita el desplazamiento dentro del oricio longitudinal.
Ahora desactivar el bloqueo de dirección, colocar la rueda delantera en dirección recta y jar
ligeramente el tornillo con una llave ja (SW10). Activar el bloqueo de dirección, girar la rueda
hacia el exterior y jar fuertemente con dos llaves jas (SW10) (Fig. 4).
3
4
9 Plegado para el transport
Antes del plegado, libre los seguros presionándolos hasta que queden en una posición ligera-
mente doblada.
A continuación proceda a la inversa de como está descrito en “Suministro y funcionalidad”.
La medida de plegado se puede reducir aún un poco más, liberando y abatiéndo después los
manillares.
Atención peligro de lesiones en los dedos: Durante el proceso de plegado no sujete el an-
dador en otros sitios que los aqui indicados, sobre todo en el mecanismo de plegado.
