W razie konieczności, kierunek jazdy na prosto, może być wyregulowany w stanie zamkniętym.
W tym celu zabezpieczyć tulejkę zabezpieczającą za pomocą klucza szczękowego (SW 13) i
nakrętkę (M10) poluzować drugim kluczem szczękowym (SW 13). Przekręcić blaszkę zbierającą
i koło przednie. Na końcu mocno dokręcić nakrętkę.

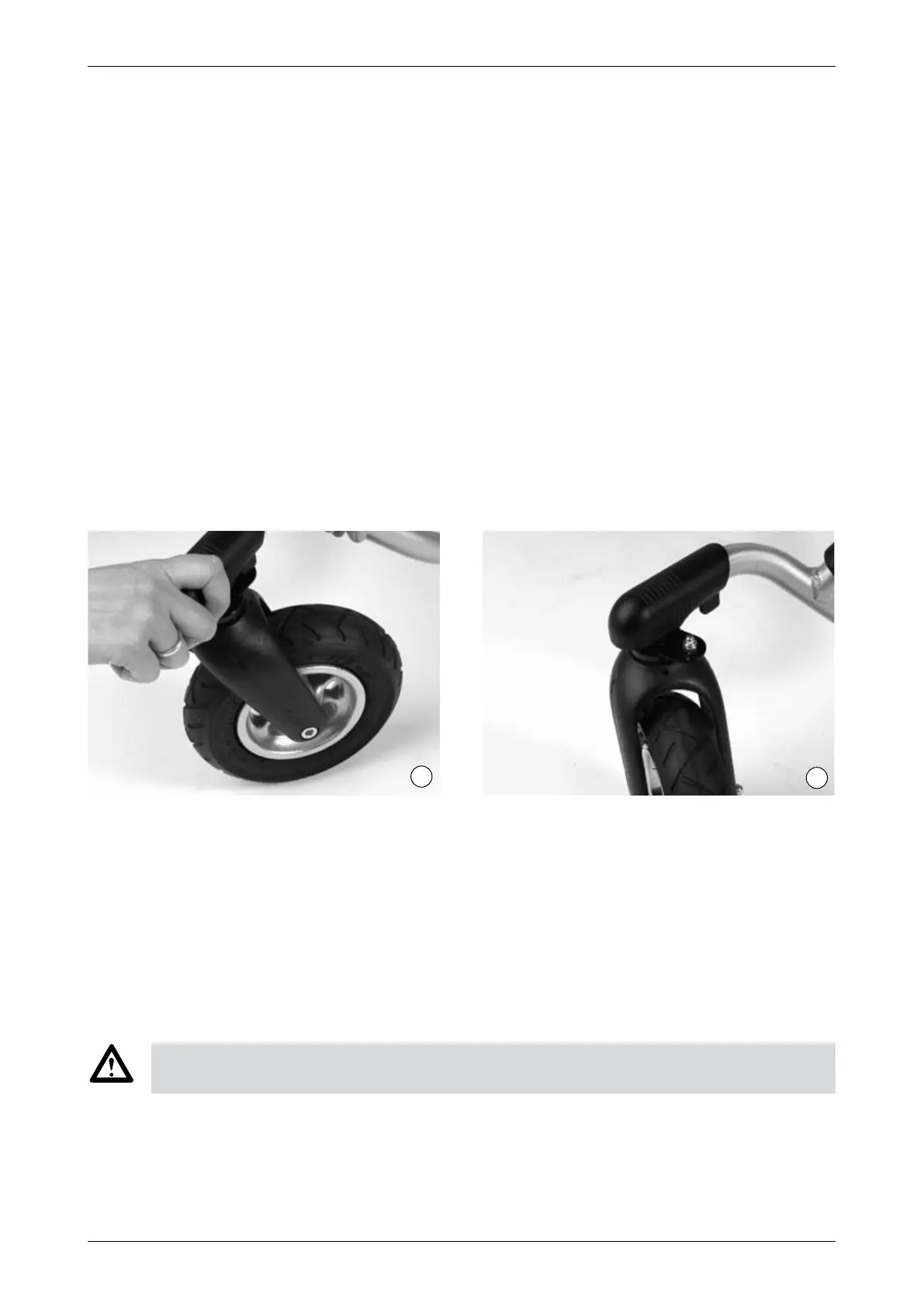

Blokada skrętu (modele w produkcji od 02/2004):
W celu zamknięcia blokady skrętu, koła skrętne ustawić w kierunku jazdy na prosto.
Pociągnąć obudowę blokady skrętu do przodu i na zewnątrz aż krawędź obudowy obejmie
nakrętkę kołpakową (ilustr. 3).
W celu odblokowania blokady skrętu obudowę przesunąć w kierunku odwrotnym do kierunku
jazdy, aż do zwolnienia nakrętki kołpakowej.
W razie konieczności, kierunek jazdy na prosto, może być wyregulowany. W tym celu poluzować
połączenie skręcane na tyle, aby śrubę w otworze podłużnym można było przesuwać. Teraz
zablokować blokadę skrętu, koło przednie skierować w kierunku jazdy do przodu i śrubę lekko
dokręcić za pomocą klucza szczękowego (SW10). Odblokować blokadę skrętu, koło obrócić na
zewnątrz i połączenie skręcane mocno dokręcić kluczem szczękowym (SW10) (ilustr. 4).
3
4
9 Składanie i transport
Przed złożeniem najpierw poluzować zabezpieczenie składania, przyciskając je z pozycji prostej
do lekko zgiętej.
Teraz należy postępować w odwrotnej kolejności do opisu z rodziału “Dostawa i przygotowanie
do użytkowania”. Wymiary po złożeniu mogą być jeszcze pomniejszone po poluzowaniu i odchy-
leniu uchwytów do pchania
Uwaga niebezpieczeństwo zakleszczenia: Podczas składania chwytać tylko za części
tutaj opisane, nie wolno wkładać rąk w mechanizm składania.
