Oyster Vision - Installation Space Dimensions

6
2. INSTALLATION PREPARATION

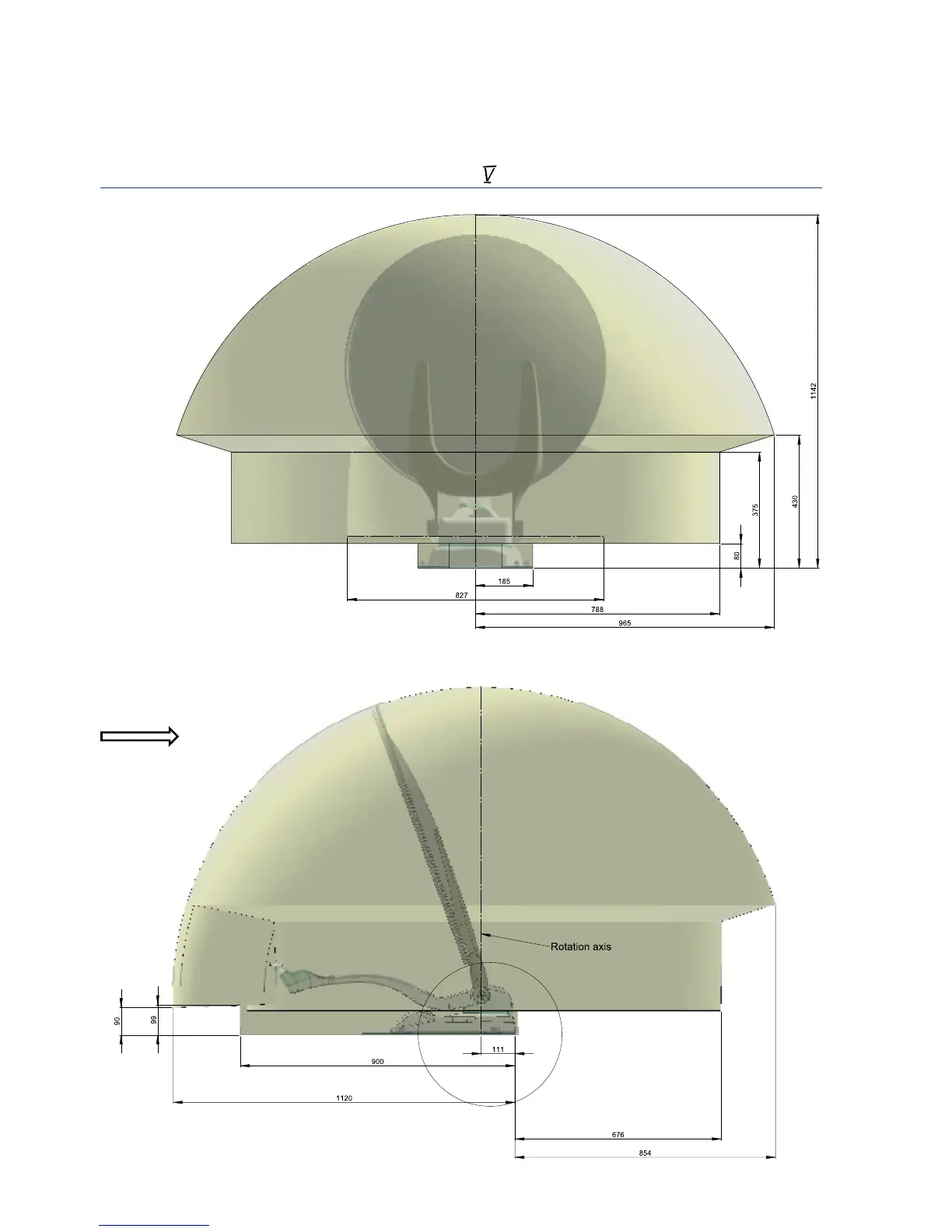

2.3 Installation space required for the Oyster®
A
Gedr.
Gepr.
ten Haaft GmbH
Satelliten - Technologie
Für diese Zeichnung behalten wir uns alle Rechte vor (s.a.DIN 34)
Blatt
Gewicht
Bl.
Maßstab
Werkstoff
Benennung
Datum Name
Zeichnungs-Nr.
Bearb.
Name Datum
Änderung Zust.
Neureutstr. 9
75210 Keltern
Tel. 07231/58588-0
Fax 07231/58588-119
Rear view
A
Gedr.
Gepr.
ten Haaft GmbH
Satelliten - Technologie
Für diese Zeichnung behalten wir uns alle Rechte vor (s.a.DIN 34)
Blatt
Gewicht
Bl.
Maßstab
Werkstoff
Benennung
Datum Name
Zeichnungs-Nr.
Bearb.
Name Datum
Änderung Zust.
Neureutstr. 9
75210 Keltern
Tel. 07231/58588-0
Fax 07231/58588-119
Lateral view
90
90
360
350
490
600
Seitenansicht
Side view
370
Fahrtrichtung
Driving direction
Direction of travel
