INSTALLATION
FÖRE INSTALLATION
Nödvändiga verktyg och utrustning:
a) Lämplig lyftutrustning
b) Hydraulolja HLP 32
c) Borrhammare med 3/4" borrkrona
d) Uppsättning av skiftnycklar, hylsor, uppsättning av sexkantsnycklar, skruvmejslar
e) Hammare, tång
Lista över delar
Packa upp alla delar och kontrollera att inga delar saknas eller är skadade. Kontakta din leverantör om delar
saknas.
Underlagets beskaffenhet
Lyften måste användas på en slät och solid betongyta med en hållfasthet på mer än 3 000 psi, en
planhetstolerans på mindre än 5 mm och en minsta tjocklek på 200 mm. Dessutom måste nytillverkade
betongsubstrat genomgå mer än 28 dagars härdning och förstärkning.

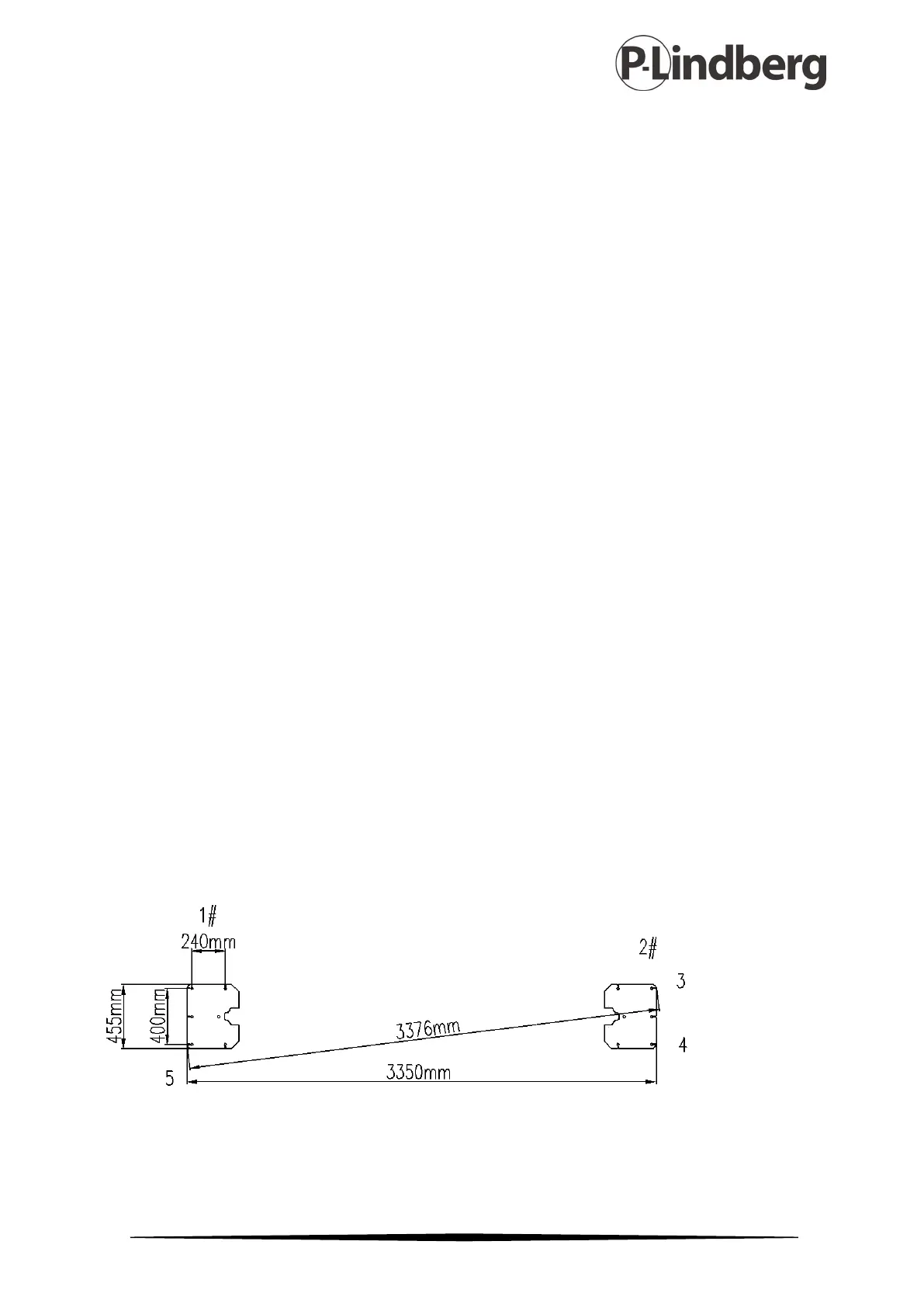

Layout av bottenplattan
(Som visas i figur 3)
Använd den totala bredden som utgångspunkt och dra två parallella linjer (#1 och #2) på betonggolvet med
en felmarginal på 3 mm.
Bestäm pelarens position på ett kritstreck och markera bottenplattans totala bredd. Markera punkterna 3
och 4.
Dra en diagonal linje från punkt 3 till punkt 5 för att bilda en triangel. På så sätt kan linjerna #1 och #2
bestämma dragstångens position.
Figur 3
