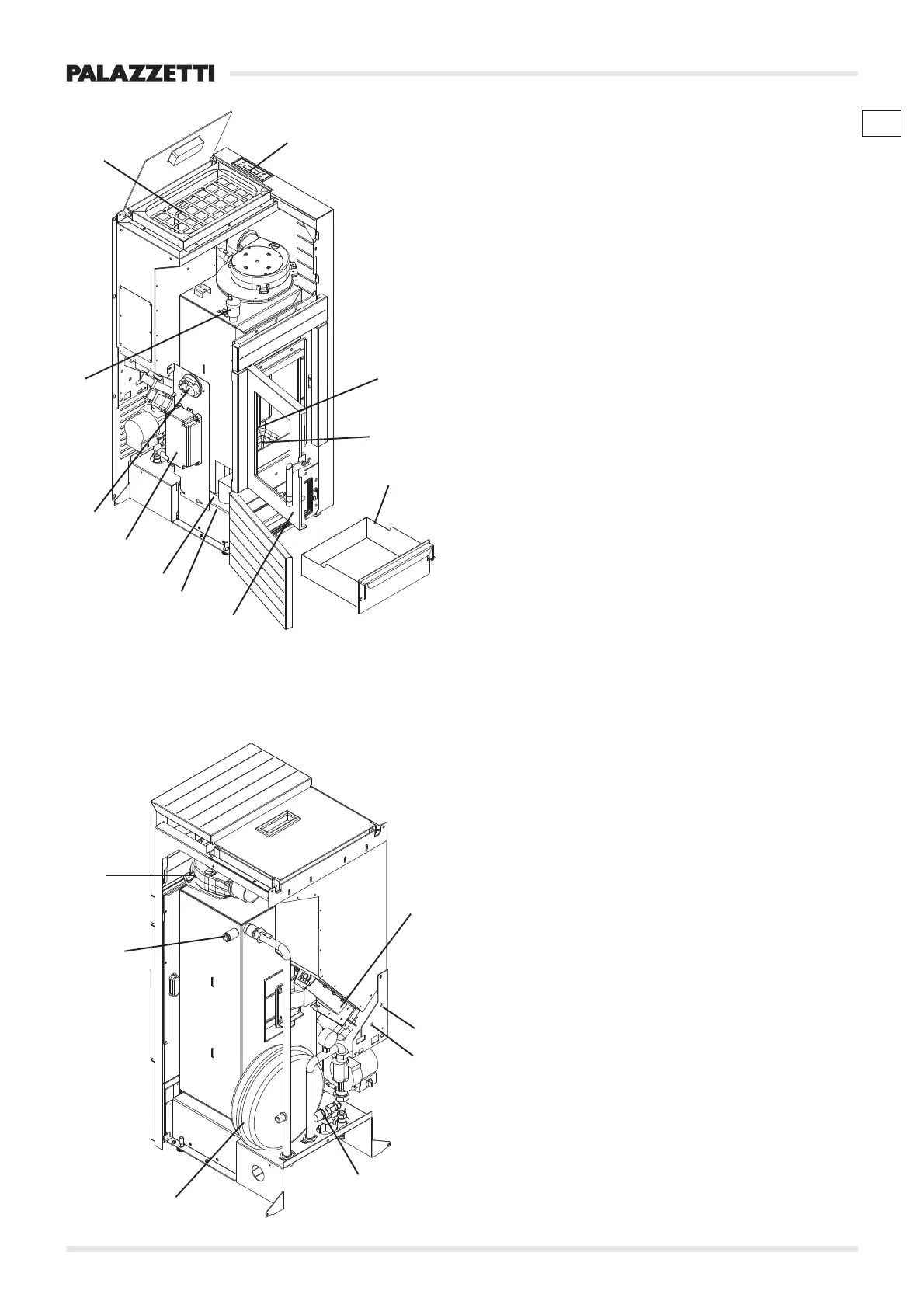

3.3 DESCRIZIONE DELLE PARTI PRINCIPALI
DELLA STUFA
A) Serbatoio pellet
B) Porta con maniglia
C) Camera di combustione
D) Cassetto cenere
E) Pannello comandi
F) Braciere
H) Ventilatore espulsione fumi
Consente l’espulsione forzata dei fumi e
contemporaneamente l’aspirazione di aria
comburente al braciere.
Lavora in parallelo alla coclea di caricamento e
varia la potenzialità di scarico dei fumi in funzione
della potenza termica.
I) Condotto d’aspirazione aria comburente
L) Vacuostato
M) Termostato a riarmo manuale (acqua)
N) Sistema di caricamento
È composto da un motoriduttore e da una coclea
e permette il dosaggio del pellet nel braciere.
O) Scheda elettronica
P) P
ozzetto bulbo termostato acqua / sonda acqua
R) Termostato a riarmo manuale (pellet)
S) Valvola scarico sovrapressione
T) Resistenza di accensione
V) Sfiato automatico
Z) Vaso di espansione
4 MOVIMENTAZIONE E TRASPORTO
La stufa viene consegnata completa di tutte le parti
previste.
Fare attenzione alla tendenza allo sbilanciamento della
stufa.
!
Il baricentro della stufa è spostato verso la parte
anteriore.
Tenere ben presente quanto sopra anche durante lo
spostamento della stufa sul supporto di trasporto.
Durante il sollevamento evitare strappi o bruschi
movimenti.
Accertarsi che il carrello sollevatore abbia una
portata superiore al peso della stufa da sollevare.
Al manovratore dei mezzi di sollevamento spetterà tutta
la responsabilità del sollevamento dei carichi.
O
Fare attenzione che i bambini non giochino con i
c
omponenti dell’imballo (es. pellicole e polistirolo).
Pericolo di soffocamento!
