ECOFIRE ALICE / BARBARA cod. 004770900 - 10/2010 91/96
CN5CN13 CN1CN9
CN4
CN7CN8

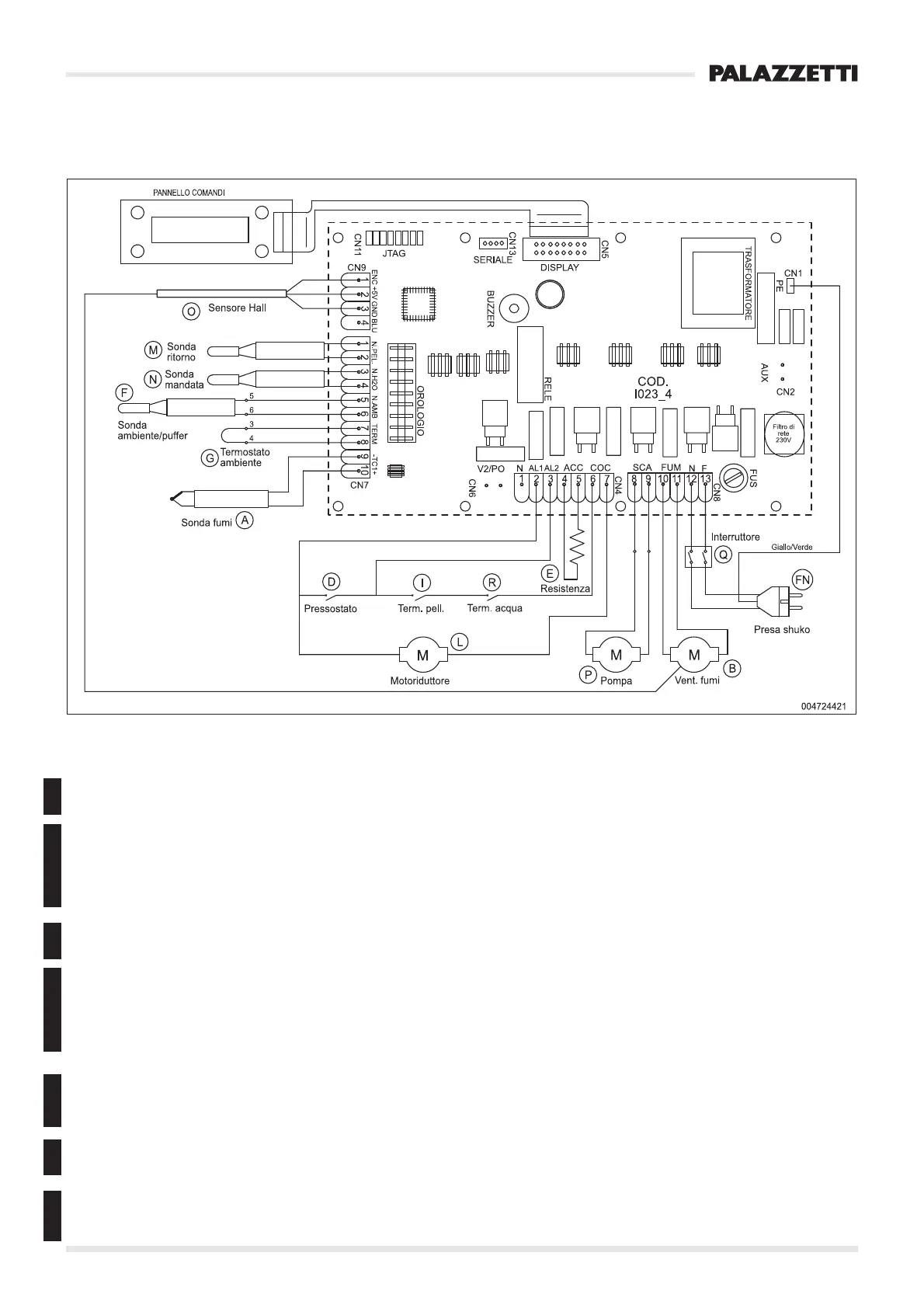

11 SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHES MONTAGESCHEMA
SCHEMA ASSEMBLAGGIO ELETTRICO
....... MASSA ALIMENTAZIONE
D) ... PRESSOSTATO (2) - (3)
E) ... RESISTENZA AD INCANDESCENZA (4) - (5)
I) ..... TERMOSTATO (3) - (6)
L) .... DOSATORE CARICAMENTO (2) - (7)
R) ... TERMOSTATO H
2
O
(3) - (6)
....... PANNELLO COMANDI
A) ... SONDA FUMI (9)
Blu (-) - (10) Rosso (+)
G) ... TERMOSTATO AMBIENTE (7) - (8)
F) .... SONDA AMBIENTE (5) - (6)
M) ... SONDA RITORNO (1) - (2)
N) ... SONDA MANDATA (3) - (4)
B).... VENTILATORE SCARICO FUMI (10) - (11)
P) ... POMPA H
2
O (8) - (9)
FN) . ALIMENTAZIONE 230 V 50 Hz (12) - (13)
O) ... SENSORE DI HALL (1) - (2) - (3)
....... USCITA SERIALE
WIRING DIAGRAM
....... POWER EARTH
D) ... PRESSURE SWITCH (2) - (3)
E) ... INCANDESCENT ELEMENT (4) - (5)
I) ..... THERMOSTAT (3) - (6)
L) .... LOADING VOLUTE (2) - (7)
R) ... H
2
O
THERMOSTAT (3) - (6)
....... CONTROL PANEL
A) ... SMOKE PROBE (9)
Blue (-) - (10) Red (+)
G) ...
ROOM THERMOSTAT (7) - (8)
F) .... ROOM PROBE (5) - (6)
M) ... RETURN PROBE (1) - (2)
N) ... DELIVERY PROBE (3) - (4)
B).... SMOKE DISCHARGE FAN (10) - (11)
P) ... H
2
O PUMP (8) - (9)
FN) . POWER SUPPAY 230 V 50 Hz (12) - (13)
O) ... HALL SENSOR (1) - (2) - (3)
....... SERIAL OUTPUT
