90/96 cod. 004770900 - 10/2010 ECOFIRE ALICE / BARBARA
4
COLLETTORE
COLLETTORE
T
COLLETTORE
P3
P3
CH
4
P2
T
CALDA
FREDDA
IMPIANTO
RISCALDAMENTO
ACQUA SANITARIA
GENERATORI
A VASO APERTO
GENERATORI
A VASO CHIUSO
PANNELLO SOLARE
CELLA TERMICA
MULTIENERGIA
QUADRO DI CONTROLLO CON
REGOLAZIONE CLIMATICA
SONDA
ESTERNA
REGOLATORE
T.AMBIENTE
VS1
TT
T
T
M
T
T
QUADRO DI
CONTROLLO
PALAZZETTI
ECOFIRE
P1
Pezzi compresi nel Kit Stufa
Importante - Important - Wichtig
- La stufa a pellet da il consenso alla pompa P1 - The pellet stove gives consensus to pump P1 - Der Pellet-Ofen befähigt die Pumpen P1
- La pompa P2 è integrata nella caldaia a gas - Pump P2 is integrated in the gas boiler - Die Pumpe P2 ist im Gaskessel eingebaut.
- Il controllo dell’impianto di riscaldamento e produzione ACS è affidato ad un controllore climatico evoluto in grado di gestire in maniera integrata le diverse fonti energetiche (sonde, pompa P3, pompa P4, ecc....) - The heating system and ACS production is controlled by
a highly evolved thermostat able to manage the various energy sources as one (sensors, pump P3, pump P4, etc....) - Die Steuerung der Heiz- und Wasserbereitungsanlage wird von einem technologisch hoch entwickelten Klimaregler besorgt, der in der Lage ist, die
verschiedenen Energiequellen (Fühler, Pumpe P3, Pumpe P4, usw....) so zu steuern, dass sie sich miteinander ergänzen.

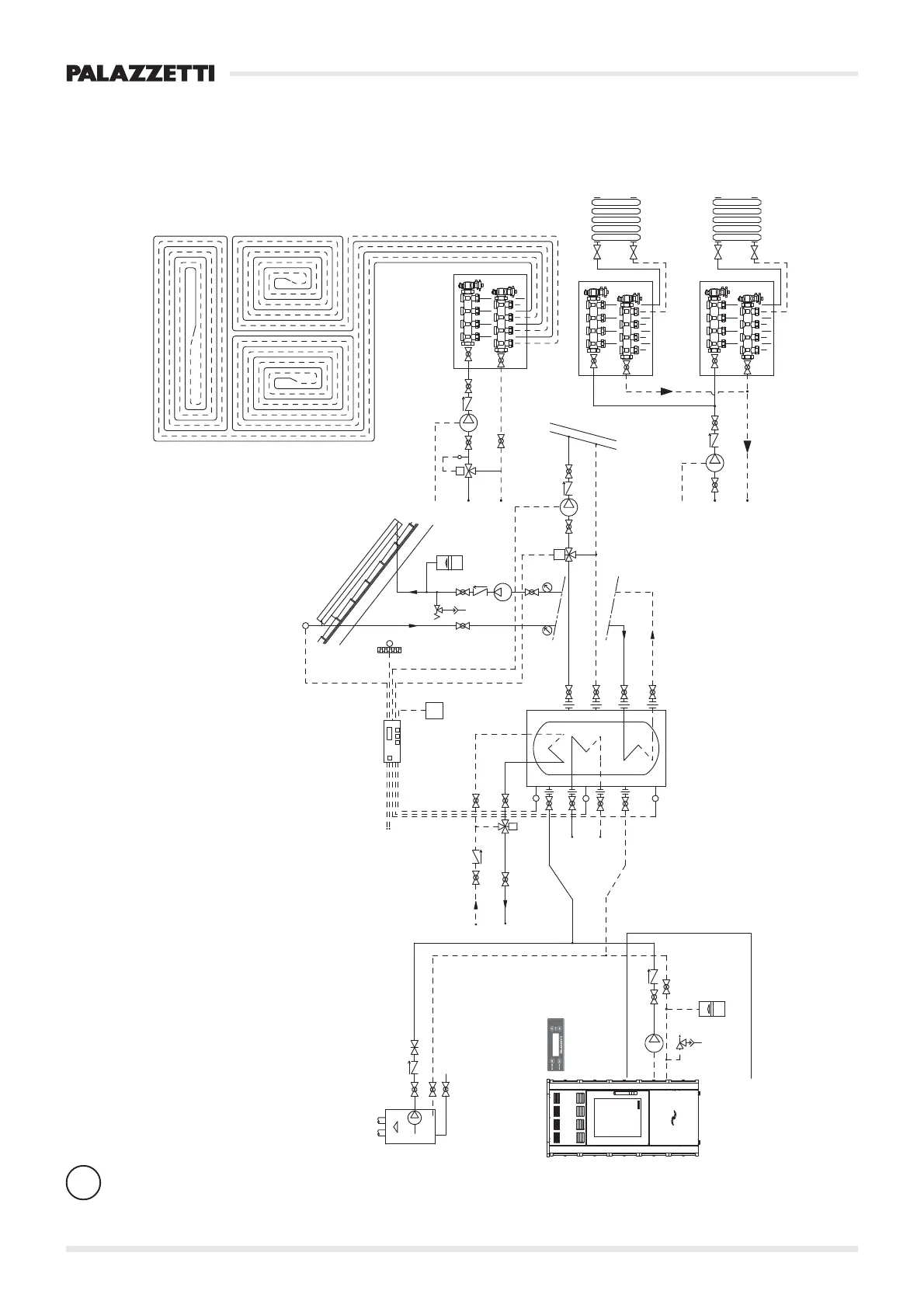

SCHEMA IMPIANTO A “VASO CHIUSO” CON CELLA APERTA PER INTEGRAZIONE DI PIÙ FONTI ENERGETICHE
(CALDAIA, ECOFIRE IDRO, PANNELLI SOLARI, ECC....)
DIAGRAM OF "CLOSED VESSEL" SYSTEM WITH OPEN SECTION FOR THE COMBINATION OF SEVERAL ENERGY SOURCES (BOILER, ECOFIRE IDRO, SOLAR PANELS, ETC....)
ANLAGENSCHEMA MIT "GESCHLOSSENEM GEFÄSS" MIT OFFENER ZELLE ZUR EINBRINGUNG MEHRERER ENERGIEQUELLEN (HEIZKESSEL, ECOFIRE HYDRO, SOLARPLATTEN, USW....)
