MANUEL D’UTILISATEUR
Boîte de direct à simulateur de haut-parleur
système passif
Ilm

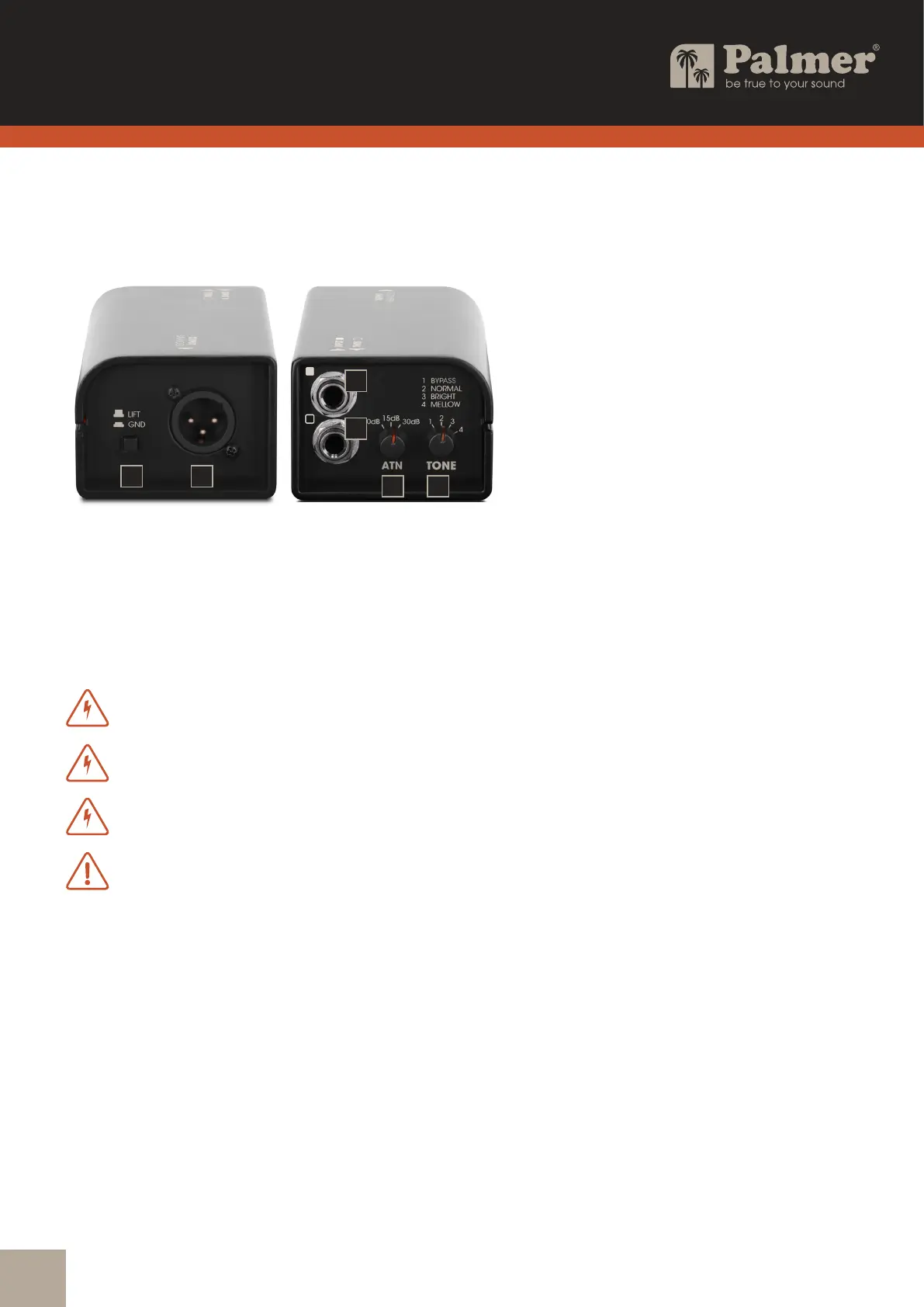

CONNECTEURS ET ÉLÉMENTS DE COMMANDE
1. ENTRÉE (INPUT)
Entrée audio avec une prise jack 6,3mm.
A. Connectez un préampli de guitare à l’aide d’un câble de ligne blindé.
B. Connectez la sortie haut-parleur d’un amplicateur de guitare à l’aide d’un câble de haut-parleur.
AVERTISSEMENT: Les amplicateurs ne doivent pas être utilisés en mode pont («Bridge Mode») sur le
simulateur de haut-parleur.
AVERTISSEMENT: Lorsqu’un amplicateur est utilisé sur la boîte de direct à simulateur de haut-parleur,
la liaison de masse entre l’entrée et la sortie doit être interrompue (commutateur n°6 en position LIFT non
enfoncée).
AVERTISSEMENT: La puissance d’un amplicateur raccordé ne doit pas dépasser 120W à 8 ohms!
ATTENTION: lors de l’utilisation d’un amplicateur à lampes: Dans le circuit de la boîte de direct à
simulateur de haut-parleur, il n’existe aucune résistance de charge! An d’éviter tout dommage de
l’amplicateur, un haut-parleur de guitare adapté ou une résistance de charge appropriée doit être
branché sur la prise jack THRU au moyen d’un câble de haut-parleur!
2. THRU
Le signal d’entrée (INPUT) est émis sans modication via la prise jack THRU de 6,3mm.
3. ATT (atténuateur)
Bouton rotatif d’ajustement du niveau de sortie. Recommandation:
Raccordement d’un préampli de guitare (signal de ligne): Atténuation 0dB
Raccordement d’un amplicateur d’essai jusqu’à une puissance de sortie d’environ 10W: Atténuation 15dB
Raccordement d’un amplicateur avec une puissance de sortie de 10W (max. 120W à 8ohms): Atténuation 30dB
4. TONE
Commutateur rotatif pour le réglage de la caractéristique sonore du signal de sortie.
1 BYPASS: Son inchangé par rapport au signal d’entrée
2 NORMAL: Réglage du son par défaut
3 BRIGHT: Son clair
4 MELLOW: Son doux
2
1
3 4
6 5
