caja DI con simulación de altavoz
pasiva
ilm

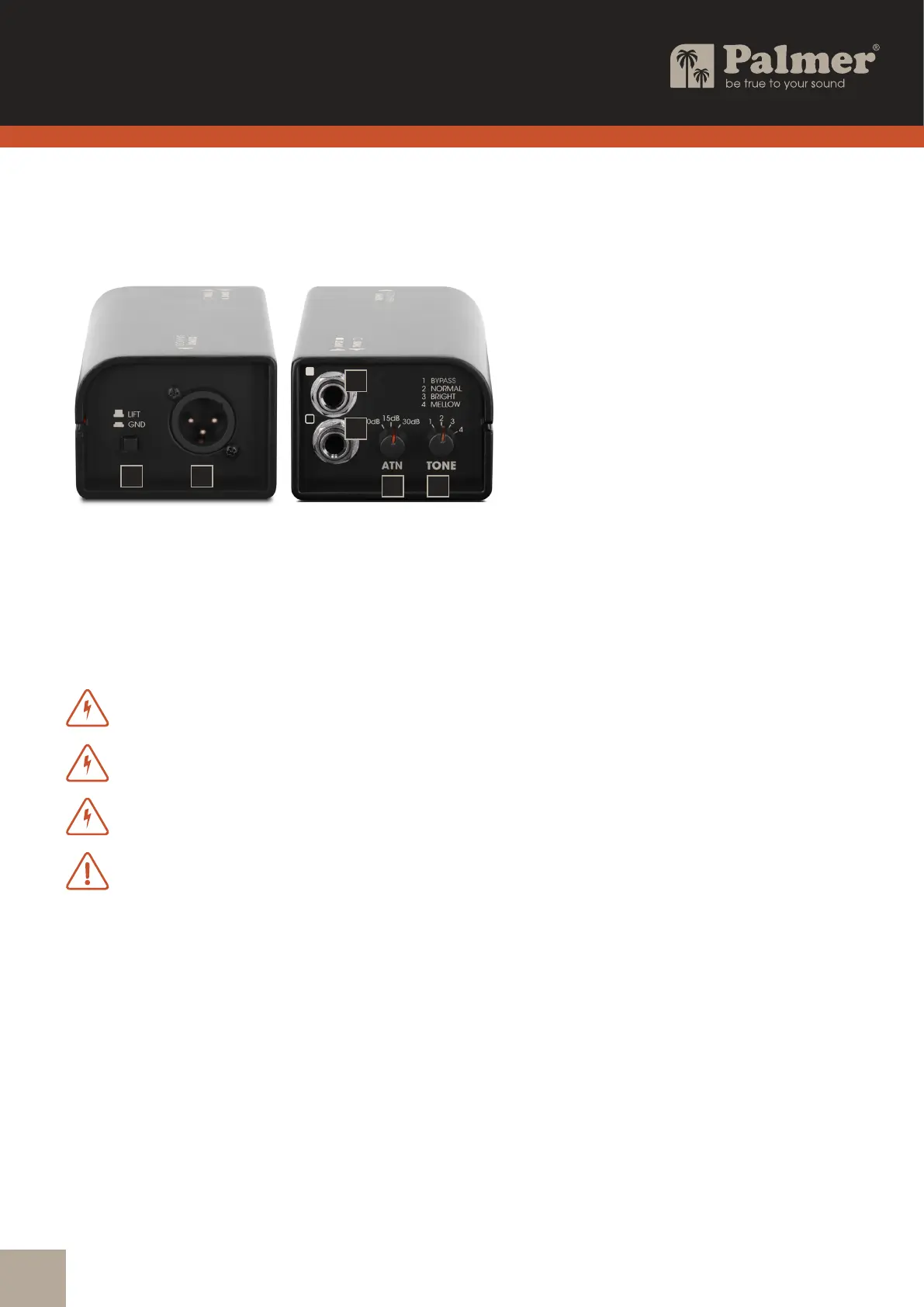

CONEXIONES Y ELEMENTOS DE MANEJO
1. INPUT
Entrada de audio con un conector jack de 6,3mm.
A. Conecte un preamplicador de guitarra con un cable de línea apantallado.
B. Conecte la salida de altavoz de un amplicador de guitarra mediante un cable de altavoz.
ADVERTENCIA:Los amplicadores no deben funcionar en modo puente (Bridge Mode) en la caja de
simulación de altavoz
.
ADVERTENCIA:Si se utiliza un amplicador en la caja DI de simulación de altavoz, la conexión a tierra
entre la entrada y la salida (interruptor n.º 6 en la posición LIFT sin pulsar) debe estar desconectada.
ADVERTENCIA:¡La potencia de amplicación de un amplicador conectado debe ser como máximo de
120W a 8ohmios!
ATENCIÓN: PRECAUCIÓN al usar un amplicador de válvulas: en el circuito de la caja DI de simulación
de altavoz no hay ninguna resistencia de carga. Para evitar daños en el amplicador, antes de encender
el amplicador debe estar conectado un altavoz de guitarra adecuado o una resistencia de carga
adecuada en el jack THRU mediante un cable de altavoz.
2. THRU
La señal de entrada (INPUT) se envía sin cambios a través del jack de 6,3mm THRU.
3. ATT (atenuador)
Interruptor giratorio para ajustar el nivel de salida. Recomendación:
Conexión de un preamplicador de guitarra (señal de línea): atenuación de 0dB
Conexión de un amplicador para ensayos con una potencia de salida de hasta 10W aprox.: 15dB de atenuación
Conexión de un amplicador con una potencia de salida superior a 10W (máx. 120W a 8ohmios): 30dB de atenuación
4. TONE
Interruptor giratorio para ajustar las características de sonido de la señal de salida.
1 BYPASS: a la señal de entrada de sonido sin cambios
2 NORMAL: ajuste de sonido estándar
3 BRIGHT: sonido claro
4 MELLOW: sonido suave
2
1
3 4
6 5
