Panasonic CU-10MX1SPP - Français

CU-5~10MX1SPP
Conditionneur d’air Urban Multi
4PW12337-1
Manuel d’utilisation
1
TABLE DES MATIÈRES Page
Que faire avant l'utilisation.................................................................1
Dispositif de régulation à distance et commutateur
refroidissement/chauffage: nom et fonction de
chaque interrupteur et affichage........................................................1
Avertissement.................................................................................... 2
Plage de fonctionnement...................................................................2
Procédure d'utilisation .......................................................................3
Fonctionnement optimal .................................................................... 5
Les symptômes suivants ne constituent pas des
pannes du climatiseur........................................................................ 5
Dépannage........................................................................................6
QUE FAIRE AVANT L'UTILISATION
Ce manuel d'utilisation a été rédigé pour les systèmes suivants avec
commande standard. Avant la première utilisation, prendre contact
avec votre revendeur Panasonic pour connaître le fonctionnement qui
correspond à votre type de système et à sa marque.
Si votre installation possède un système de commande personnalisé,
demander à votre revendeur Panasonic quel est le fonctionnement
qui correspond à votre système.
Unités extérieures (Voir la figure 1)
Nom et fonction des pièces (Voir la figure 1)
(La figure 1 représente le système avec le sélecteur refroidissement/
chauffage.)
DISPOSITIF DE RÉGULATION À DISTANCE ET
COMMUTATEUR REFROIDISSEMENT/
CHAUFFAGE: NOM ET FONCTION DE CHAQUE
INTERRUPTEUR ET AFFICHAGE

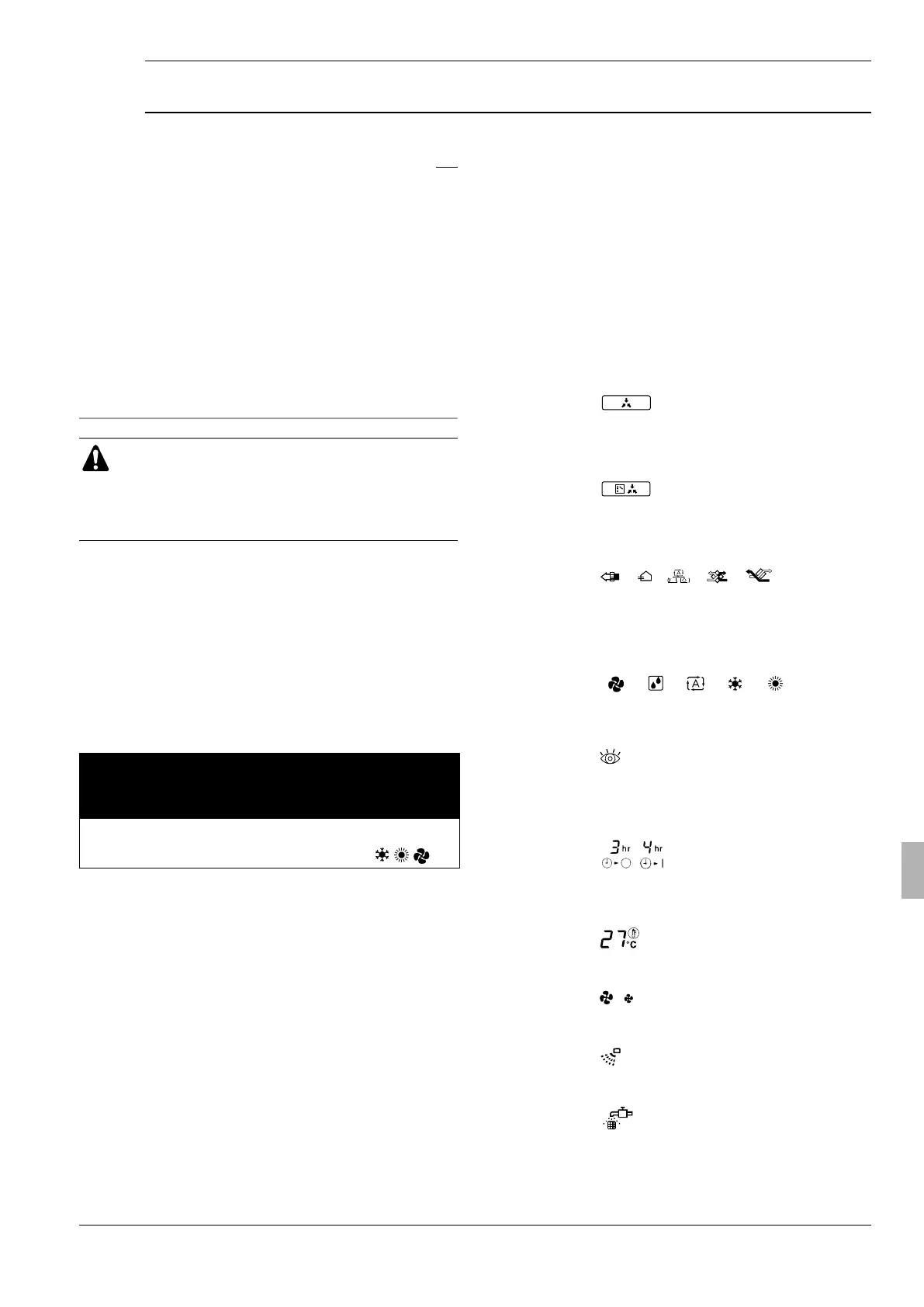

(Voir figure 2 et figure 3)
1 BOUTON MARCHE/ARRÊT
Appuyer sur le bouton, le système démarre. Appuyer de
nouveau sur le bouton, le système s'arrête.
2 VOYANT DE FONCTIONNEMENT (ROUGE)
Ce voyant est allumé pendant le fonctionnement.
3 AFFICHAGE " " (AVEC COMMANDE CENTRALISÉE)
Lorsque cet affichage apparaît, le système est en mode de
COMMANDE CENTRALISEE. (Ce n'est pas une spécification
standard.)
4 AFFICHAGE " " (COMMUTATION SOUS CONTRÔLE)
Il est impossible de passer du mode chauffage au mode
refroidissement à l’aide du dispositif de régulation à distance
lorsque cette icône est affichée.
5 AFFICHAGE " " " " " " " " " " (VENTILATION/
NETTOYAGE DE L'AIR)
Cet affichage indique que le dispositif d'échange total de chaleur
et l'appareil de nettoyage de l'air fonctionnent. Accessoires en
option.
6 AFFICHAGE "" "" "" "" "" (MODE DE
FONCTIONNEMENT)
Cet affichage indique le MODE DE FONCTIONNEMENT actuel.
7 AFFICHAGE " " (MODE INSPECTION/ESSAI)
Lorsque le bouton d’opération de contrôle/test est pressé,
l’affichage indique le mode dans lequel se trouve actuellement
le système.
8 AFFICHAGE " " (HEURE PROGRAMMÉE)
Cet affichage indique L'HEURE PROGRAMMÉE de démarrage
ou d'arrêt du système.
9 AFFICHAGE " " (TEMPÉRATURE RÉGLÉE)
Cet affichage indique la température réglée.
10 AFFICHAGE " " (VITESSE DE VENTILATION)
Cet affichage montre la vitesse de ventilation réglée.
11 AFFICHAGE " " (VOLET DU DÉBIT D'AIR)
Voir page 4.
12 AFFICHAGE " " (MOMENT DE NETTOYER LE FILTRE
À AIR)
Voir le manuel de l'unité intérieure.
CU-5MX1SPP
CU-8MX1SPP
CU-10MX1SPP
Conditionneur d’air Urban Multi
Manuel d’utilisation
Nous vous remercions d'avoir acheté ce climatiseur
Panasonic. Lisez soigneusement ce manuel d'utilisation
avant d'utiliser le climatiseur. Il vous enseignera à utiliser
correctement l'unité et vous aidera en cas de panne. Après
avoir lu le manuel, rangez-le en vue d'une utilisation
ultérieure.
Commutateur
de commande
à distance
refroidissement/
chauffage
Modes de
fonctionnement
Séries inverseur
Thermopompes ❏ oui ❏ non
1 Unité extérieure
2 Unité intérieure
3 Dispositif de régulation à distance
4 Arrivée d’air
5 Sortie d’air
6
Commutateur de commande à distance refroidissement
chauffage
