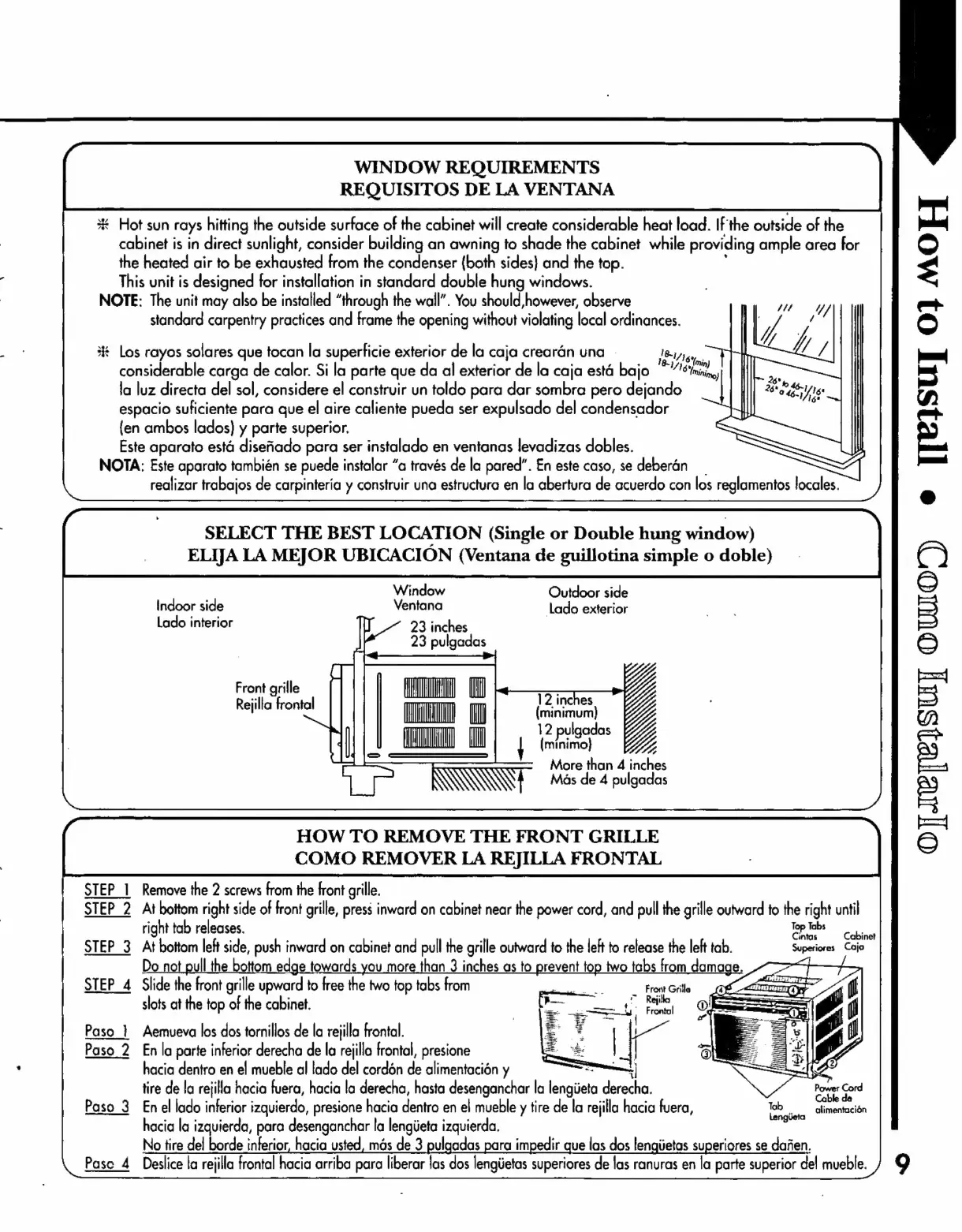

WINDOW REQUIREMENTS
REQUISITOS DE LA VENTANA
* Hot sun rays hitting the outside surface of the cabinet will create considerable heat load. If the outside of the
cabinet is in direct sunlight, consider building an awning to shade the cabinet while providing ample area for
the heated air to be exhausted from the condenser (both sides} and the top.
This unit is designed for installation in standard double hung windows.
NOTE: The unit may also be installed “through the wall”. You should, however, observe
standard carpentry practices and frame the opening without violating local ordinances.
*& Los rayos solares que tocan la superficie exterior de la caja crearán una - 18-1
considerable carga de calor. Si la parte que da al exterior de la caja está bajo '*
la luz directa del sol, considere el construir un toldo para dar sombra pero dejando
espacio suficiente para que el aire caliente pueda ser expulsado del condensador
{en ambos lados) y parte superior.
Este aparato está diseñado para ser instalado en ventanas levadizas dobles.
16
NOTA: Este aparato también se puede instalar “a través de la pared”. En este caso, se deberán “Y
realizar trabajos de carpintería y construir una estructura en la abertura de ‘acuerdo con los reglamentos locales.
SELECT THE BEST LOCATION (Single or Double hung window)
ELIJA LA MEJOR UBICACION (Ventana de guillotina simple o doble)
Window Outdoor side
Indoor side Ventana Lado exterior
Lado interior I 23 inches |
23 pulgadas
ESA
gi
|
ci
0
12
inches
E
LM
M
T
N
l
ele
AA
More than 4 inches
Mas de 4 pulgadas
HOW TO REMOVE THE FRONT GRILLE
COMO REMOVER LA REJILLA FRONTAL :
Remove the 2 screws from the front grille.
STEP 2 At bottom right side of front grille, press inward on cabinet near the power cord, and pull the grille outward to the right until
right tab releases. ee os
STEP_3 At bottom left side, push inward on cabinet and pull the grille outward to the left to release the left tab. Superiores Caja
<]
Do not pull the bottom edge towards you more than 3 inches as to prevent top two tabs from dama
STEP_4 Slide the front grille upward to free the two top tabs from
slots at the top of the cabinet.
Front Grille
Paso 1 Aemueva los dos tornillos de la rejilla frontal.
Paso 2 En la parte inferior derecha de lo rejilla frontal, presione
hacía dentro en el mueble al lado del cordón de alimentación y :
tire de la rejilla hacia fuera, hacia la derecha, hasta desenganchar la lengijeta derecha.
Paso 3 En el lado inferior izquierdo, presione hacia dentro en el mueble y tire de la rejilla hacia fuera, Job olimentación
hacia la izquierda, para desenganchar la lengúeta izquierda. he
No tire del borde inferior, hacia usted, más de 3 pulgadas para impedir que las dos lengúetas superiores se dañen.
Deslice la rejilla frontal hacia arriba para liberar las dos lengiietas superiores de las ranuras en la parte superior del mueble.
