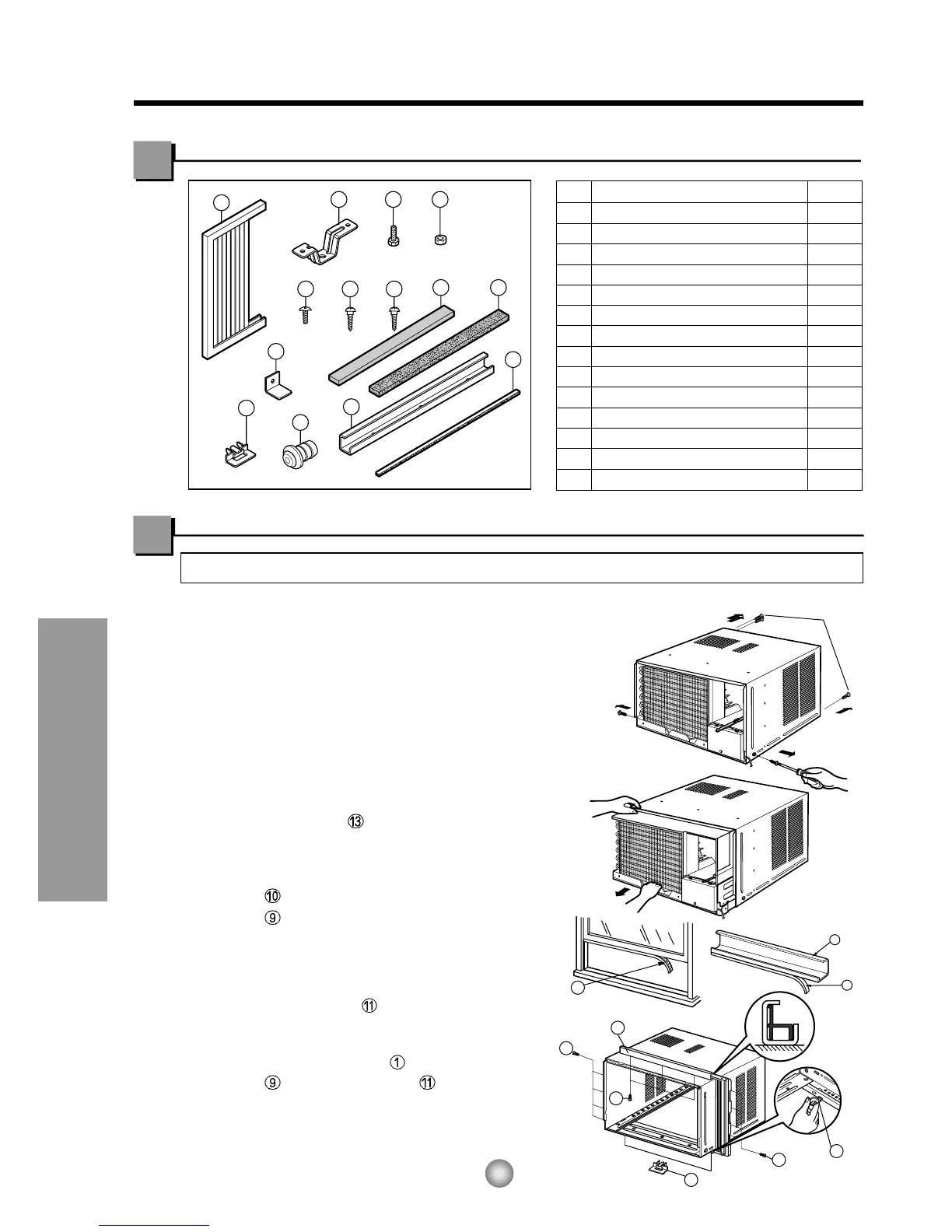

PREPARACION DEL CHASIS
1. Remueva los tornillos cuales sujetan el
gabinete a ambos lados y en la parte de atrás.
2. Deslice la unidad fuera del gabinete tomando
el agarradero de la bandeja y hale hacia el
frente mientras mantiene el gabinete.
3. Corte el marco de la ventana con el largo
apropiado. Desprenda la parte de atrás y
sujete el FOAM-PE en la parte inferior del
marco de la ventana.
4. Remueva el empaque desde el sello de la guia
superior y péguelo al fondo de la guia
superior .
5. Sujete la guía superior en la parte de arriba
del gabinete con 3 tornillos tipo A.
6. Inserta la guía marco en la parte inferior del
gabinete.
7. Inserte los paneles guías
en la guía
superior y en la guia maro .
8. Sujete el armazon a la unidad con 4 tornillos.
(Tipo A)
44
Contenido del Juego de Instalación
Requisitos de las herra mientas sugeridas
DESARMADOR (+, -), REGLA, CUCHILLO, MARTILO, LAPIZ, NIVEL
NO. NOMBRE LA PARTE CANTIDAD
1 PANEL GUÍA2
2 SOPORTE DE ALFÉIZAR 2
3 TORNILLO 2
4 TUERCA 2
5 TORNILLO(TIPO A) 16
6 TORNILLO(TIPO B) 3
7 TORNILLO(TIPO C) 5
8 TIRA DE GOMA 1
9 SUPERIOR 1
10 BANDA ADHESIVA (466mm x 10mm x 2mm) 1
11 GUÍA MARCO 2
12 CHAPA DE SOPORTE PARALA VENTANA 1
13 BANDA ADHESIVA (920mm x 30mm x 2mm) 1
14 TAPA DEL DESAGÜE1
D5.1mm(0.2")
16mm(0.63")
D4.1mm(0.17")
16mm(0.63")
