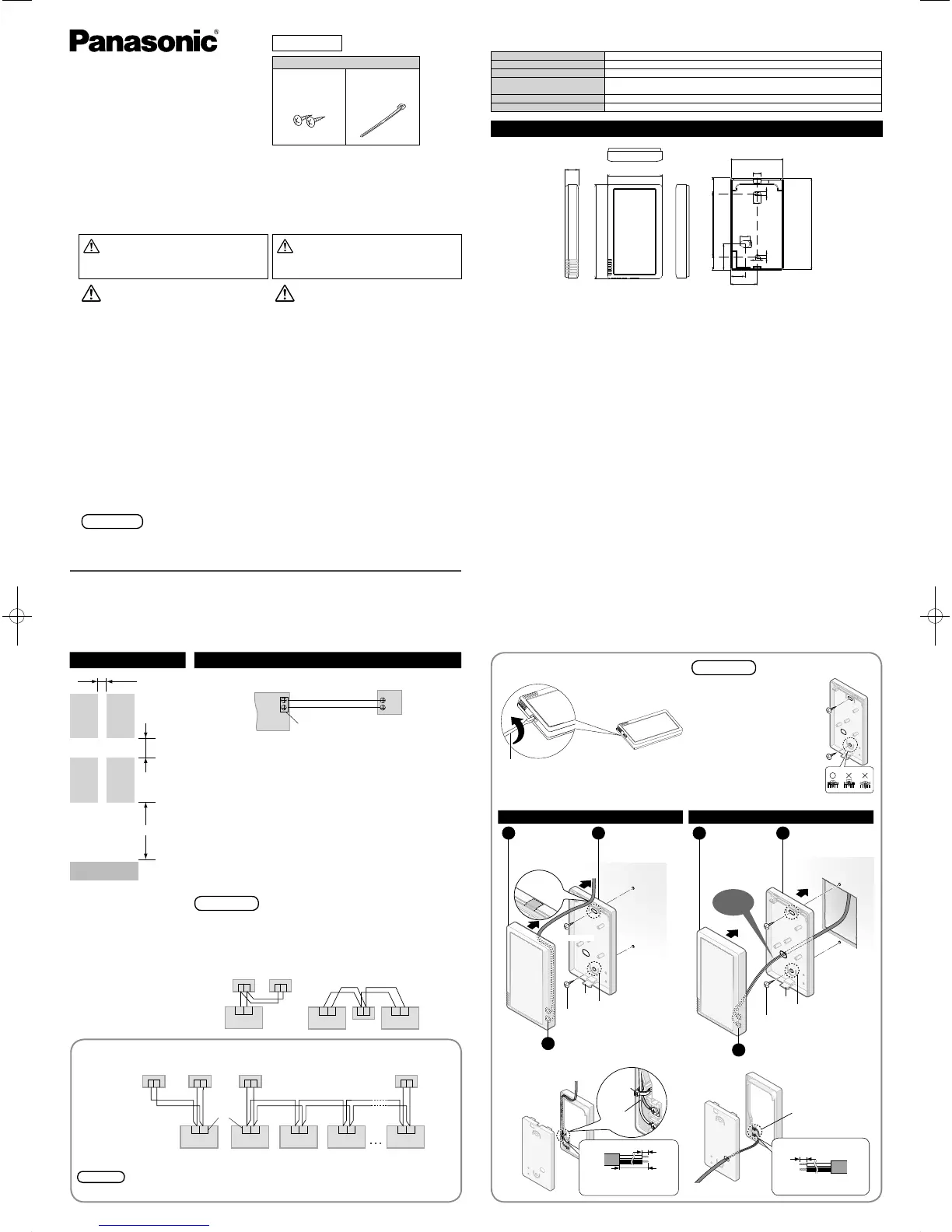

Istruzioni per l’installazione
Sensore remoto
Modello N. CZ-CSRC3
Accessori in dotazione
Vite da legno
M 3,8 × 16
(2)
Fascetta
(1)
Stampato in Cina
H0515-0
85464369822020
Precauzioni di Sicurezza
Leggere prima dell’installazione
Leggere attentamente le istruzioni per l’installazione per installare
l’unità correttamente e in modo sicuro.
Assicurarsi di leggere le Precauzioni di Sicurezza in particolare
prima dell’installazione.
Dopo che l’installazione è completata, eseguire il funzionamento di
prova per controllare che non vi siano anomalie.
Non ci assumiamo nessuna responsabilità per incidenti o danni
risultanti da procedure diverse da quelle descritte nelle istruzioni per
l’installazione o da procedure che non utilizzano le parti specifi cate.
Malfunzionamenti che si verifi cano a causa di procedure di installazione
non autorizzate non sono coperti dalla garanzia del prodotto.
Leggere anche le Istruzioni per l’installazione in dotazione alle unità interne.
ATTENZIONE
Questo simbolo si riferisce a rischi o pratiche non sicure che
possono causare serie ferite alla persona o persino la morte.
CAUTELA
Questo simbolo si riferisce a rischi o pratiche non sicure che possono
causare ferite alla persona o danni al prodotto o alla proprietà.
ATTENZIONE
• Impostare su spento l’interruttore di
circuito delle unità prima dell’installazione.
• Chiedere al rivenditore o a
un professionista di eseguire
l’installazione e i lavori elettrici.
• Questo sensore remoto deve
essere installato in conformità con
le normative nazionali sul cablatura.
• Collegare in modo sicuro e fi ssare
i cavi specifi cati per la cablatura.
• Fare in modo che il collegamento non sia
esposto alla sollecitazione esterna dei cavi.
• Scegliere un sito di installazione che
possa sostenere adeguatamente il
peso del sensore remoto.
AVVISO
Le istruzioni originali sono il testo in inglese. Le
altre lingue sono traduzioni delle istruzioni originali.
CAUTELA
Non utilizzare nei seguenti siti.
• Siti in cui si verifi ca condensa
•
Siti in cui potrebbero esserci
perdite di gas infi ammabili, ecc.
• Siti in cui potrebbero esserci
perdite di gas corrosivi, ecc.
•
Siti con grosse perdite di acqua
o olio (incluso olio di macchina)
•
Siti dove avvengono con
frequenza fl uttuazioni di voltaggio
•
Siti in cui si trovano macchine che
producono radiazioni elettromagnetiche
•
Siti in cui possono verifi carsi
gocciolamenti di solventi organici
•
Siti in cui vengono
frequentemente usati soluzioni
acide o alcaline o spray speciali
Non lavorare con le mani bagnate.
Non lavare con acqua.
Montaggio Precauzioni di Installazione
Specifi che
Sito di Installazione
Cablatura per il sensore remoto
5 mm o più
50 mm
o più
Da 1 a 1,5 m o più
Pavimento
Diagramma cablatura
Tipo di cablatura
Usare cavi da 0,5 a 1,25 mm
2
.
Usare la cablatura RC da procurarsi in loco con spessore di isolamento di
almeno 1 mm compresa la guaina.
I regolamenti sul diametro dei cavi variano da Paese a Paese.
Per i regolamenti della cablatura in loco, fare riferimento alle NORMATIVE
ELETTRICHE LOCALI prima di iniziare il lavoro.
È necessario assicurarsi che l’installazione rispetti i relativi regolamenti e
normative.
Totale lunghezza cavo: 500 m o meno
(la lunghezza cavo tra le unità interne deve essere di 200 m o meno).
Numero delle unità collegabili
Telecomando e sensore remoto: Max. 2 (compreso il sensore remoto),
Unità interna: Max. 8
Attenzione
Fare attenzione a non collegare i cavi ad altri terminali o unità interne (ad es. terminale
cablatura fonte di alimentazione). Potrebbero verifi carsi malfunzionamenti.
Non legare insieme con la cablatura della fonte di alimentazione, né immagazzinare nello
stesso tubo metallico. Potrebbero verifi carsi errori di funzionamento.
Se viene indotto del rumore alla fornitura di corrente dell’unità, applicare un fi ltro rumore.
Terminali per la
cablatura RC
Sensore remoto Sensore remoto
RC cablato (Princ.) RC cablato (Princ.)
Unità interna
Se si utilizza 1 unità interna
Se si utilizza più di 1 unità interna
Cablatura RC
(da procurarsi in loco)
• Nessuna polarità
Esempio di
installazione
1
Rimuovere la copertura inferiore.
Attenzione
Montaggio della copertura inferiore
Stringere bene le viti fi nché le teste delle viti
non toccano la copertura inferiore.
(Altrimenti, le teste delle viti allentate potrebbero urtare
contro il circuito stampato e causare malfunzionamenti
al momento del montaggio della copertura superiore).
Non stringere le viti eccessivamente.
(La copertura inferiore potrebbe deformarsi,
causando la caduta dell’unità).
Connessione della cablatura del telecomando in corso
Disporre i cavi come indicato nell’illustrazione al punto
nel passaggio
2, evitando di immagazzinare i cavi
all’interno della copertura quando ciò non è necessario.
(I cavi rimasti impigliati potrebbero distruggere il PCB).
Fare in modo che i cavi non tocchino parti del PCB.
(I cavi rimasti impigliati potrebbero distruggere il PCB.)
Cacciavite
lama-piatta
Inserire il cacciavite e
ruotare leggermente.
2
Montare sulla parete.
Tipo esposto Tipo a incastro
