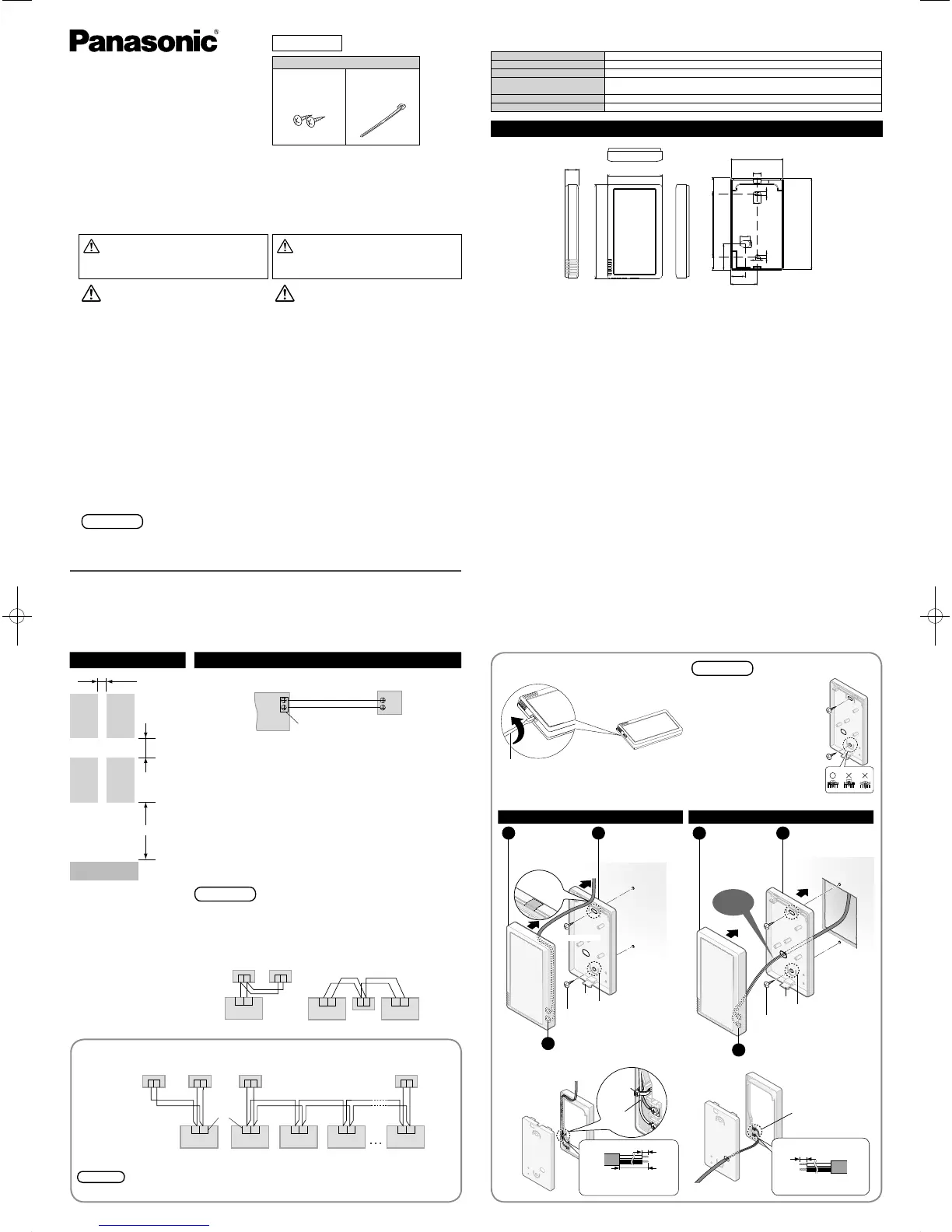

CV6233317625
Kurulum Talimatları
Uzak Sensör
Model No. CZ-CSRC3
Sağlanan aksesuarlar
Ahşap vida
M3,8 × 16
(2)
Kenetleyici
(1)
Çin'de basılmıştır
H0515-0
85464369822020
Güvenlik Önlemleri
Kurulumdan önce okuyun
Üniteyi doğru ve güvenli biçimde kurmak için kurulum talimatlarını
okuyun.
Kurulumdan önce özellikle Güvenlik Önlemlerini okuduğunuzdan
emin olun.
Kurulum tamamlandıktan sonra, hiçbir anormallik olmadığını
onaylamak için test çalışması gerçekleştirin.
Kurulum Talimatlarında açıklananlar dışındaki veya belirtilen
parçaların kullanılmadığı yöntemlerden kaynaklanan kazalar ya
da hasarlar konusunda hiçbir sorumluluk kabul etmeyiz.
Yetkisiz kurulum yöntemlerinden dolayı meydana gelen arızalar
ürün garantisi kapsamına girmez.
İç ünitelerle sağlanan Kurulum Talimatlarını da okuyun.
UYARI
Bu simge, ciddi kişisel yaralanma ya da ölümle sonuçlanabilecek
bir tehlikeli ya da güvenli olmayan uygulamayı belirtir.
DİKKAT
Bu simge, kişisel yaralanma veya ürün ya da mülk hasarıyla
sonuçlanabilecek bir tehlikeli ya da güvenli olmayan uygulamayı belirtir.
UYARI
• Kurulumdan önce ünitelerin
sigortasını kapatın.
• Kurulum ve elektrik işleri için
bayinize ya da uzmanlara
başvurun.
• Bu uzak sensör, Ulusal Kablo
Tesisatı Yönetmeliklerine göre
kurulacaktır.
• Kablo tesisatı için belirtilen kabloları
sıkı biçimde bağlayın ve sabitleyin.
• Bağlantının, kabloların harici kuvvetine
maruz kalmasına izin vermeyin.
• Uzak sensörün ağırlığını
yeterince taşıyabilecek bir
kurulum konumu seçin.
NOT
İngilizce metin orijinal talimatlardır. Diğer
diller, orijinal talimatların çevirisidir.
DİKKAT
Aşağıdaki konumlarda kullanmayın.
• Yoğuşmanın oluştuğu konum
• Tutuşabilir gazların vb.
sızabileceği konum
• Aşındırıcı gazların vb.
sızabileceği konum
•
Çok fazla su ya da yağ damlaları
(makine yağı dâhil) bulunan konum
•
Sıklıkla gerilim dalgalanmalarının
meydana geldiği konum
•
Elektromanyetik radyasyon üreten
bir makinenin bulunduğu konum
• Organik çözücülerin
damlalarının yayıldığı konum
• Asitli ya da alkalin çözeltilerin
veya özel spreylerin sıklıkla
kullanıldığı konum
Islak ellerle çalıştırmayın.
Suyla yıkamayın.
Montaj Kurulum Önlemleri
Teknik Özellikler
Kurulum Konumu
Uzak sensöre yönelik kablo tesisatı
5 mm veya daha fazla
50 mm
veya daha fazla
1 ilâ 1,5 m veya daha fazla
Zemin
Kablo tesisatı şeması
Kablo tesisatı türü
0,5 ilâ 1,25 mm
2
kablolar kullanın.
Kılıf da dahil yalıtım parçasının en az 1 mm kalınlıkta olduğu, alanda sağlanan
RC kablo tesisatı kullanın.
Kablo çapları konusundaki yönetmelikler konumdan konuma değişir.
Alan kablo tesisatı kuralları için, başlamadan önce lütfen YEREL ELEKTRİK
YASALARINA başvurun.
Kurulumun, ilgili kurallar ve yönetmeliklerle uyumlu olduğundan emin olmalısınız.
Toplam kablo uzunluğu: 500 m veya az
(İç üniteler arasındaki kablo uzunluğu 200 m veya az olmalıdır.)
Bağlanabilir ünite sayısı
Uzaktan kumanda ve uzak sensör: En fazla 2 (uzak sensör dâhil),
İç ünite: En fazla 8
Dikkat
Kabloları, iç ünitelerin diğer terminallerine bağlamamaya dikkat edin (örneğin güç kaynağı
kablo tesisatı terminali). Arıza meydana gelebilir.
Güç kaynağı kablo tesisatıyla birlikte demetlemeyin veya aynı metal tüpe yerleştirmeyin.
Çalışma hatası meydana gelebilir.
Ünite güç kaynağında gürültü olursa bir gürültü fi ltresi takın.
RC kablo
tesisatı için
terminaller
Uzak sensör Uzak sensör
Bağlanmış RC (Ana) Bağlanmış RC (Ana)
İç ünite
1 iç ünite kullanımı
1'den fazla iç ünite kullanımı
RC kablo tesisatı
(alan sağlama)
• Kutupsallık yok
Kurulum
örneği
1
Alt kasayı çıkarın.
Dikkat
Alt kasayı monte etme
Vida kafaları alt kasaya değene kadar
vidaları iyice sıkın.
(Aksi halde, üst kasa monte edilirken, gevşek vida
kafaları PCB'ye çarpabilir ve arızaya neden olabilir.)
Vidaları aşırı sıkmayın.
(Alt kasanın biçimi, ünitenin düşmesiyle
sonuçlanacak şekilde bozulabilir.)
Uzaktan kumanda kablo tesisatını bağlama
Gereksiz kabloların kasada kalmasını
önleyerek, kabloları
2 adımında 'ye yönelik
gösterimdeki gibi düzenleyin. (Sıkışan kablolar
PCB'yi tahrip edebilir.)
Kabloların, PCB'deki parçalara dokunmasını
önleyin.
(Sıkışan kablolar PCB'yi tahrip edebilir.)
Düz
tornavida
Tornavidayı sokup
hafi fçe döndürün.
2
Duvara monte edin.
Açık tip Gömülü tip
